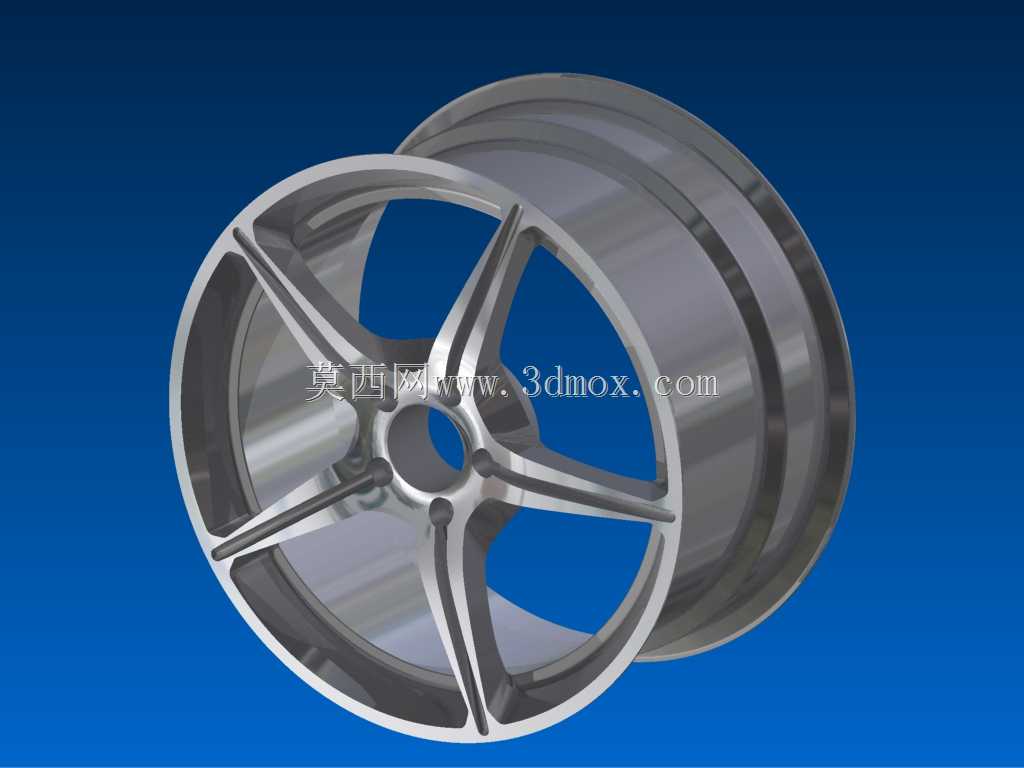

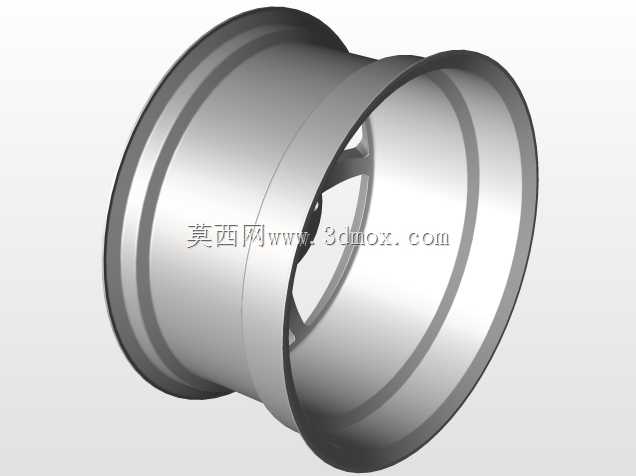

五辐星形轻量化汽车轮毂轮盘结构

这款轮盘属于乘用车辆行走系统的核心承载部件，主要适配家用轿车与入门运动车型的改装及配套场景，日常行驶中需要同时承担车身垂直载荷、转向时的横向力矩以及加减速过程中的扭转冲击，轮辐的构型直接决定了轮毂的受力传递路径与散热表现。从结构设计逻辑来看，五辐星形的布局并非单纯追求视觉效果，每根轮辐从中心安装座向外缘轮辋延伸的过程中，做了渐变式的截面收窄与背部掏空处理，在保证辐条根部与中心座连接区域足够强度的前提下，尽可能削减了非受力区域的材料冗余，既降低了轮下质量，提升车辆悬架的响应速度，也能在制动过程中为刹车卡钳留出足够的散热风道，避免长距离制动后热量堆积引发的制动效能衰减。设计初期需要先明确安装边界参数，中心定位孔的尺寸要匹配车型轴头的配合公差，周围的螺栓孔分布圆直径必须严格对应轮毂轴头的螺栓间距，轮辋的宽度、偏距数值要结合车辆翼子板的内廓边界确定，避免转向时轮胎与车身内衬发生运动干涉，轮缘的厚度设计还要兼顾轮胎拆装的便利性与高速行驶时的胎圈固定可靠性。建模过程中，先绘制中心安装座的旋转基体特征，确定定位孔与螺栓孔的位置后，绘制单根轮辐的引导线与截面轮廓，通过扫掠命令生成单根辐条的基础实体，再对辐条与中心座、轮辋的连接区域做圆角过渡处理，消除应力集中的尖角结构，完成单根辐条后通过圆周阵列生成其余四根辐条，最后对整体结构做壁厚检查与拔模处理，确保后续铸造或锻造加工时的工艺可行性，辐条表面的凹槽造型除了视觉层次的区分，也能在一定程度上提升辐条的截面抗弯模量，在同等重量下获得更好的结构刚度。
