乘用车通风式盘式制动盘结构设计

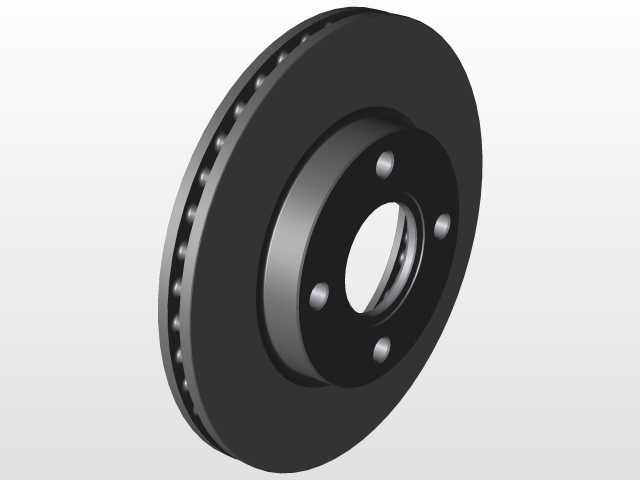

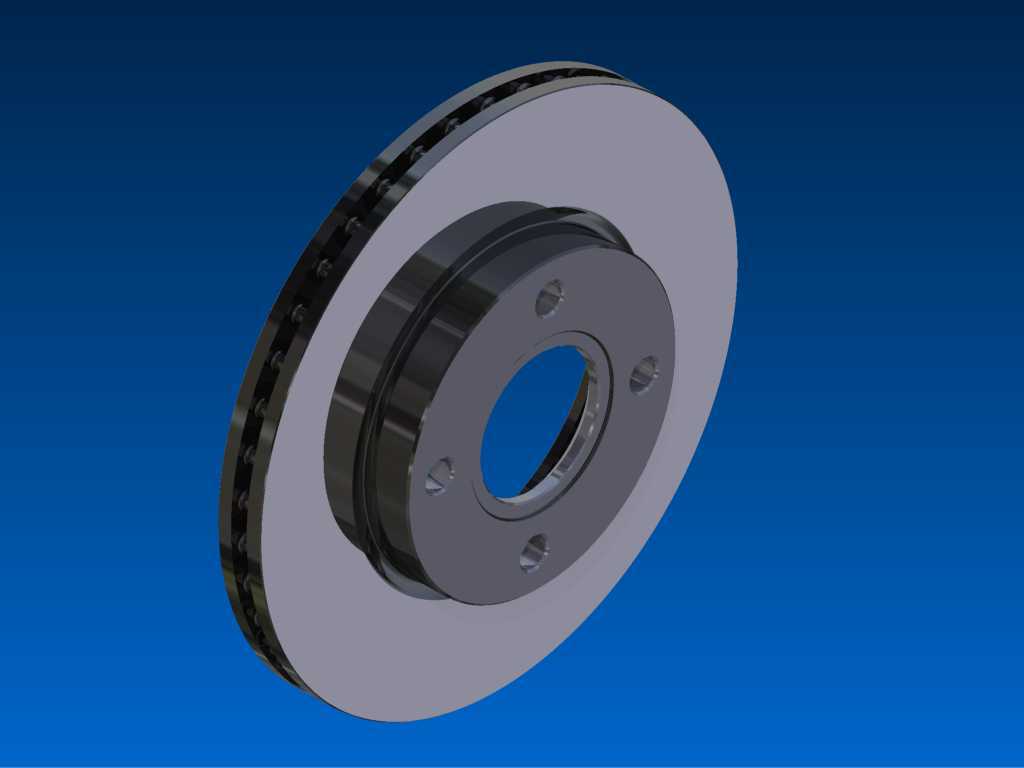

　　这款盘式制动部件的三维结构，还原了早期乘用车搭载的通风式制动盘完整装配形态，在日常整车制动系统的匹配设计中，这类部件是盘式制动回路里的核心执行端，直接承担车辆减速、驻车过程中的摩擦制动力矩输出，区别于鼓式制动的封闭结构，盘式结构的外露摩擦面能在行驶过程中借助气流快速带走摩擦产生的热量，避免连续制动工况下出现热衰退现象，适配城市道路频繁启停、山路长距离下坡等多种行驶场景的制动需求。

　　从结构设计逻辑来看，该制动盘采用双层摩擦环加中间通风筋的布局，摩擦工作面为平整的环形铸铁接触面，设计时预留了均匀的磨损余量，正常使用周期内摩擦面的偏摆量公差控制在0.05mm以内，避免制动过程中出现方向盘抖动的问题；中间的通风筋沿圆周径向分布，车辆行驶时气流从制动盘中心的轮毂安装区域进入，顺着通风筋向外侧甩出，形成主动散热的风道，相比实心制动盘，连续制动工况下的工作温度能降低20%-30%，有效保障摩擦系数的稳定性。

　　安装端的结构设计完全贴合乘用车轮毂的装配边界，中心的定位孔与轮毂轴头采用间隙配合，装配时能快速完成同轴定位，周边均匀分布的四个螺栓过孔，与轮毂轴承座的安装螺柱位置一一对应，安装面的平面度公差严格控制在0.02mm以内，保证制动盘装配后与轮毂端面完全贴合，不会出现安装倾斜导致的摩擦偏磨问题；与摩擦环连接的轮毂安装座采用加厚的铸铁结构，能承受制动过程中传递的巨大剪切力矩，避免长期使用后出现连接部位开裂的故障。

　　在实际装车应用中，这类制动盘需要匹配对应的浮动卡钳结构，制动时卡钳两侧的摩擦片从两侧夹紧制动盘的摩擦工作面，通过摩擦力将车轮的转动动能转化为热能散出，实现车辆减速；设计过程中需要重点匹配摩擦环的外径尺寸，要适配对应车型的轮辋内径，避免制动盘与轮辋内壁发生运动干涉，同时摩擦环的厚度要匹配卡钳的活塞行程，保证摩擦片磨损到极限位置时，活塞仍有足够的行程提供夹紧力。

　　从建模细节来看，整个结构的倒角、圆角都完全还原实际加工工艺，摩擦面与安装面的过渡位置设置了合理的卸荷槽，避免热处理过程中出现应力集中导致的部件开裂，通风筋的厚度与分布密度经过匹配计算，在保证散热效率的同时兼顾结构强度，不会在大制动力矩下出现筋条断裂的问题；安装孔的位置度公差严格按照整车装配要求设定，能直接适配对应车型的轮毂安装位，不需要额外进行孔位修改。

　　在制动系统的选型匹配过程中，这类通风盘结构多用于乘用车的前轮制动，因为前轮承担了整车70%以上的制动力，工作负荷更大，对散热性能的要求更高，后轮则可根据车型定位搭配实心盘或鼓式结构；设计时还需要考虑制动盘的动平衡要求，整体结构沿圆周方向质量分布均匀，避免高速旋转时产生振动，影响行驶平顺性。摩擦工作面的表面粗糙度设计为Ra1.6-Ra3.2之间，既保证与摩擦片的贴合接触面积，又能避免表面过于光滑导致摩擦系数不足，磨合阶段能快速与摩擦片形成稳定的摩擦接触面，缩短新车的制动磨合周期。
