旋风造型摩托车轮毂结构设计

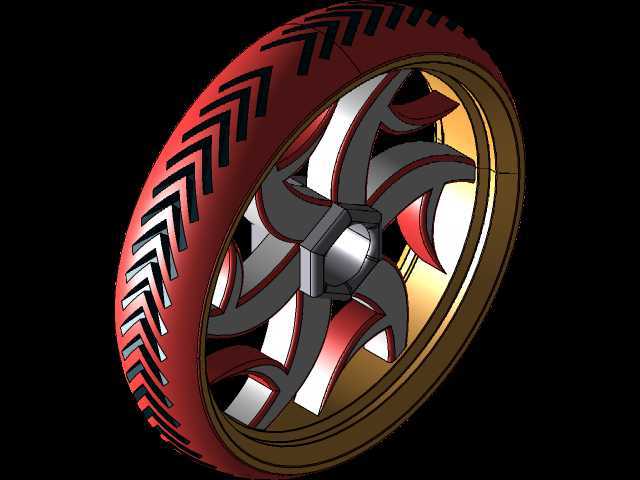

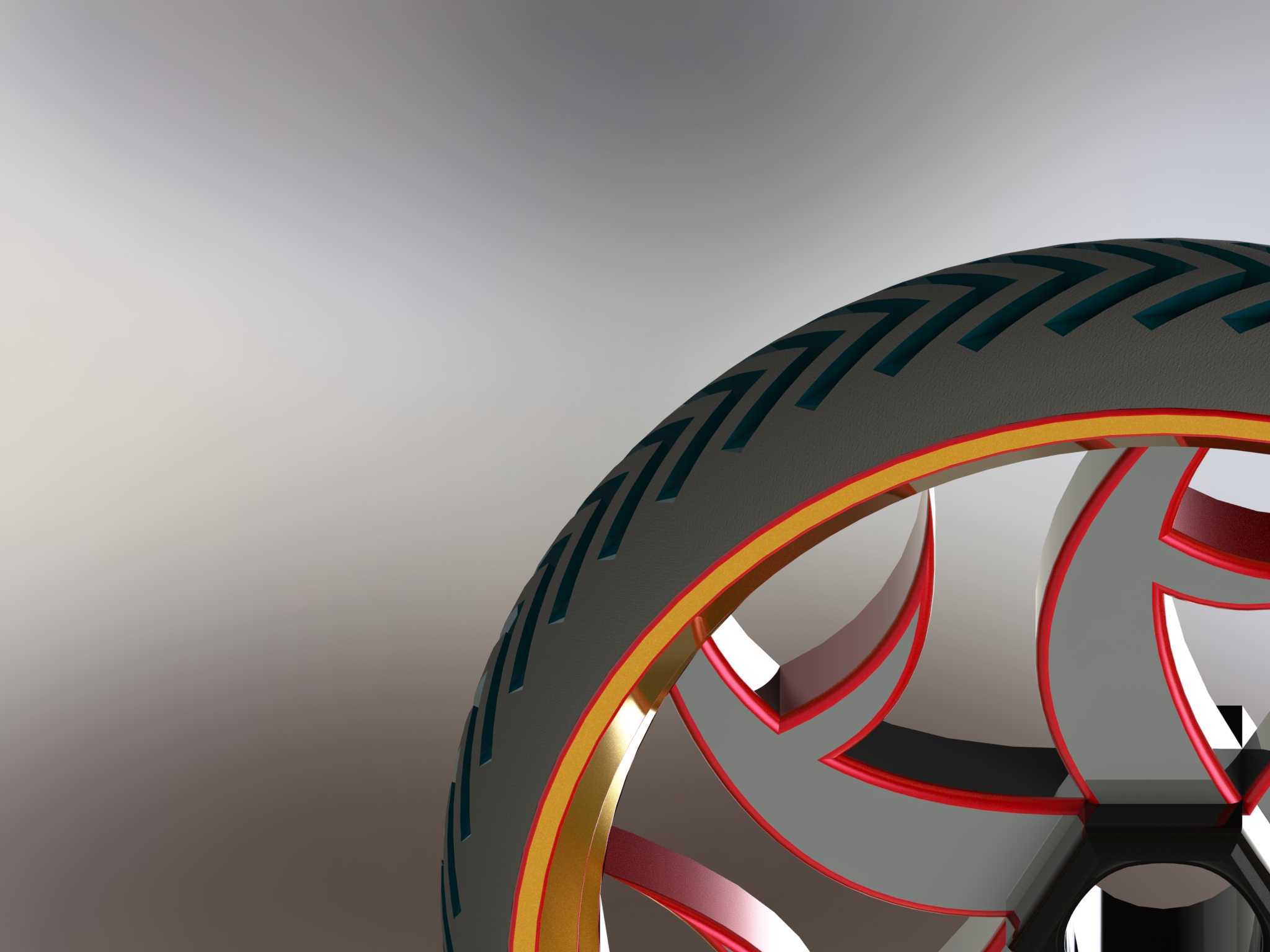

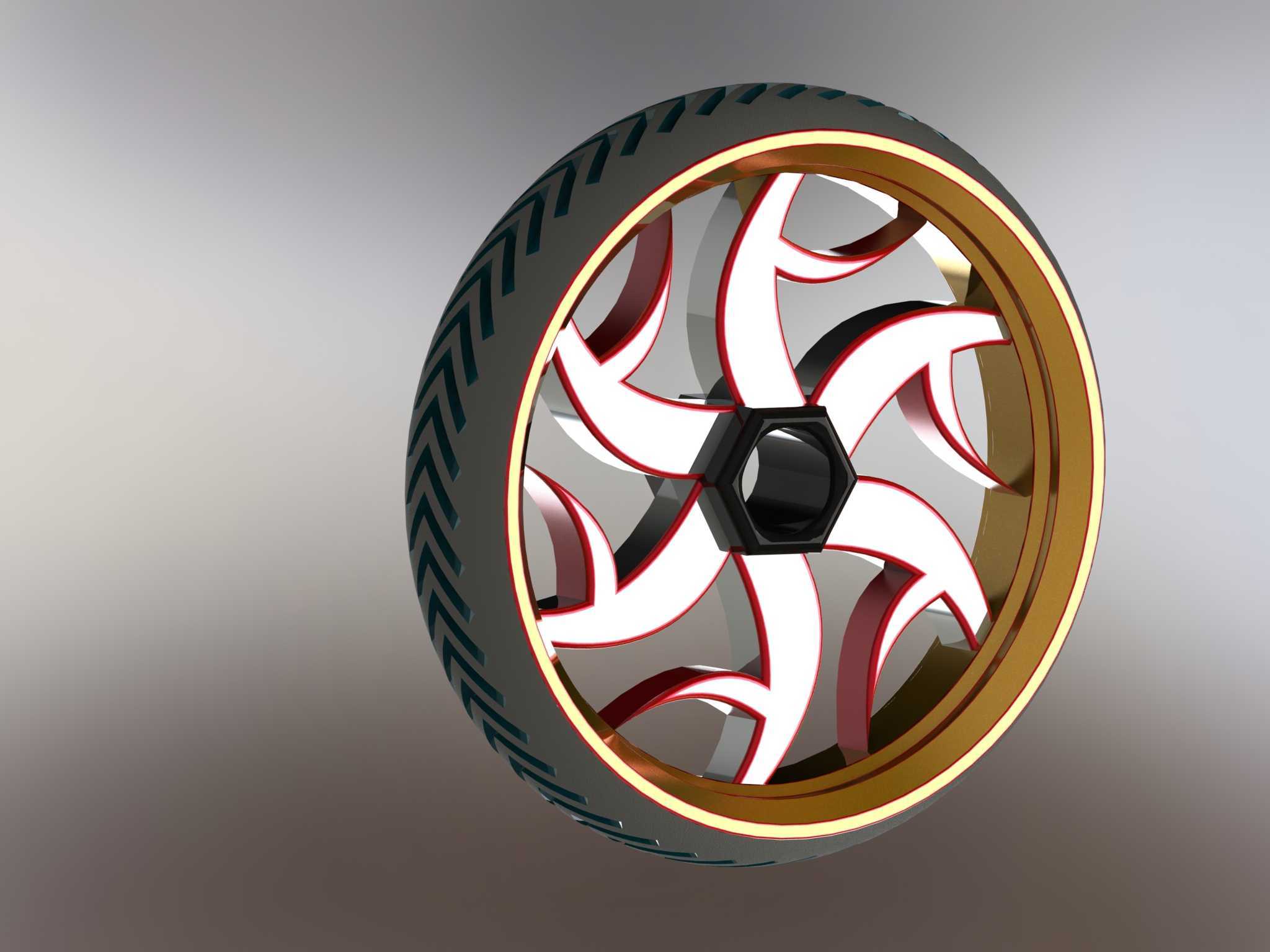

　　这款轮毂的设计首先要匹配中小排量运动款摩托车的前轮安装需求，轮辋部分采用标准深槽式结构，适配常规真空子午线摩托车轮胎，轮辋的边缘止口尺寸严格遵循摩托车轮胎安装的公差要求，保证轮胎充气后与轮辋贴合紧密，不会在高速行驶中出现脱圈、漏气的问题。轮辐部分采用五组回旋式旋风造型，并非单纯为了外观装饰，每一组轮辐的截面都做了变厚度处理，靠近轮毂中心安装座的位置厚度更大，向轮辋方向逐渐收薄，这种变截面设计可以在保证整体结构强度的前提下，有效降低轮毂的整体转动惯量，对于摩托车的加速响应、制动减速的动态表现都有实际提升，同时回旋造型的曲面在车轮转动时可以形成导流效果，带走轮毂附近制动系统产生的热量，避免长距离制动后制动盘温度过高出现热衰减。

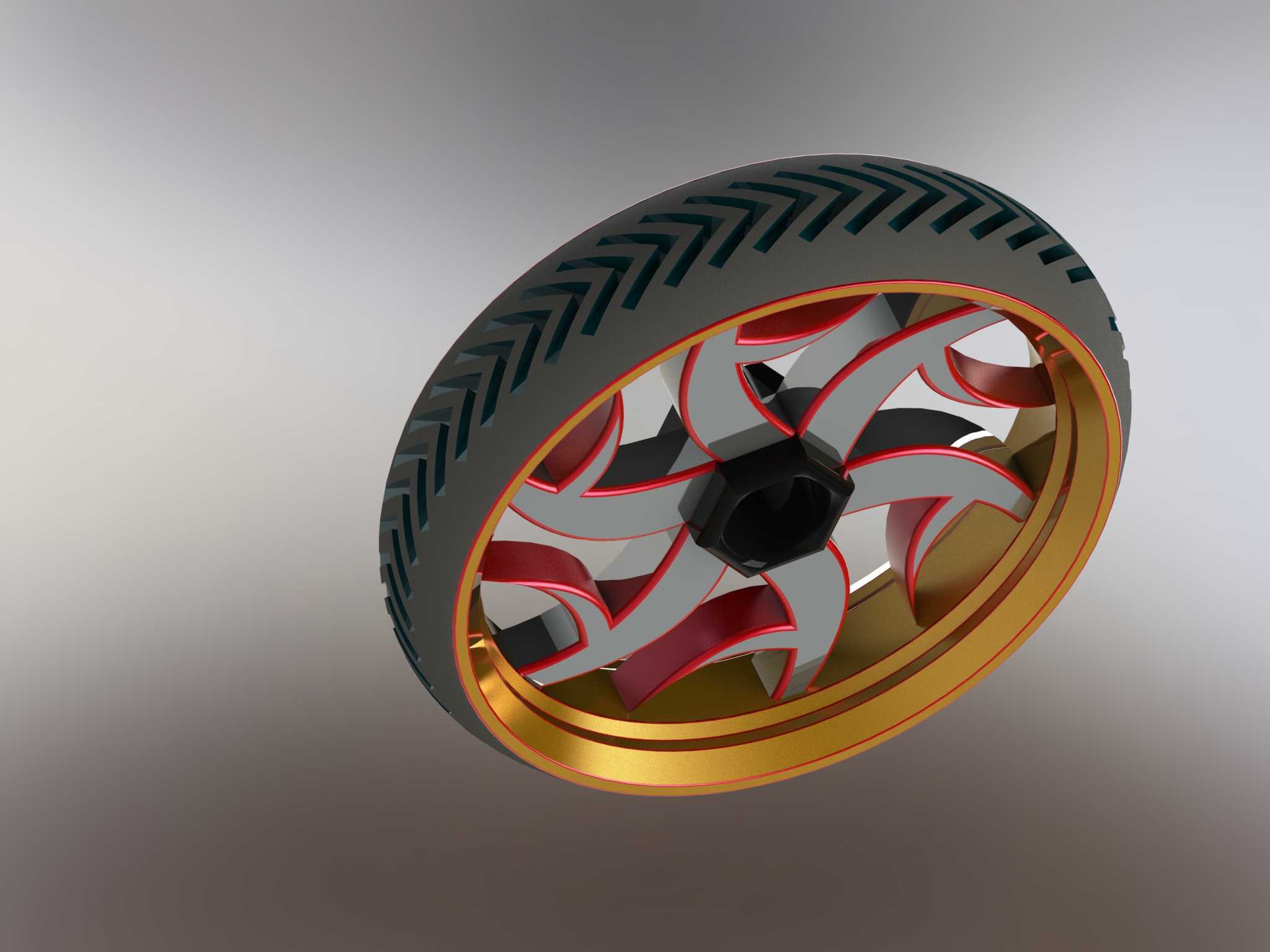

　　中心安装座采用六角形沉台结构，匹配摩托车前轴的锁紧螺母安装空间，安装座的端面平面度公差控制在0.05mm以内，保证轮毂安装到前减震轴上之后不会出现端面跳动，避免行驶中出现车轮抖动、方向把震手的问题。安装座周边的螺栓孔位置度严格按照对应车型的安装孔距设计，孔内做了倒角处理，避免安装螺栓时出现应力集中，长期颠簸路面行驶下螺栓孔边缘出现裂纹。轮辋与轮辐的连接位置做了大圆弧过渡，没有尖锐的直角结构，一方面是降低铸造或者机加工过程中的应力集中风险，另一方面也能减少应力传递过程中的突变，提升轮毂整体的抗冲击能力，在经过路面坑洼、减速带等冲击载荷时，应力可以顺着圆弧过渡面均匀分散到整个轮辐结构上，不会在连接位置出现应力断裂。

　　轮胎安装的轮辋槽深度经过反复校核，既保证轮胎拆装时可以顺利落入槽内完成拆装操作，又不会因为槽深过大影响轮辋整体的结构刚度，轮辋的气门嘴安装孔位置预留了足够的安装空间，适配常规的橡胶气门嘴以及金属防爆气门嘴的安装需求。在实际的使用场景中，这款轮毂主要面向城市通勤、短途跑山的运动型摩托车使用场景，日常行驶中需要承受整车加乘员的垂直载荷，过弯时还要承受侧向的离心力载荷，制动时要承受制动盘传递来的制动力矩，因此在结构设计时，轮辐的受力方向经过了多轮受力仿真校核，每一组轮辐的受力路径都从中心安装座直接延伸到轮辋的受力点，没有多余的结构弯折，保证力的传递路径最短，结构效率最高。轮毂表面的轮辐边缘做了凸起的装饰棱边，除了外观效果之外，

　　实际使用中如果出现轻微的刮蹭，棱边可以先接触刮蹭物体，避免轮辐的主体受力面被刮伤，影响结构强度。轮辋的外侧边缘做了加厚处理，在轮胎意外亏气行驶时，加厚的轮辋边缘可以暂时支撑车辆重量，避免轮辋直接接触地面出现变形，给驾驶员留出足够的安全距离靠边停车。中心安装孔的内径公差采用基孔制的过渡配合，保证轮毂与前轮轴的配合间隙在合理范围内，既不会因为间隙过大出现行驶晃动，也不会因为间隙过小导致拆装困难，日常维护保养时可以顺利拆卸轮毂进行轴承更换、制动盘维护等操作。轮辐背面的结构做了轻量化的挖槽处理，挖槽的位置都选在受力较小的非主受力路径上，在不降低结构强度的前提下进一步降低轮毂的自重，减少非簧载质量，提升摩托车的悬挂响应表现，让车轮在颠簸路面可以更好地贴紧地面，提升行驶的抓地力与稳定性。
