多层堆叠式家用滤水装置结构设计

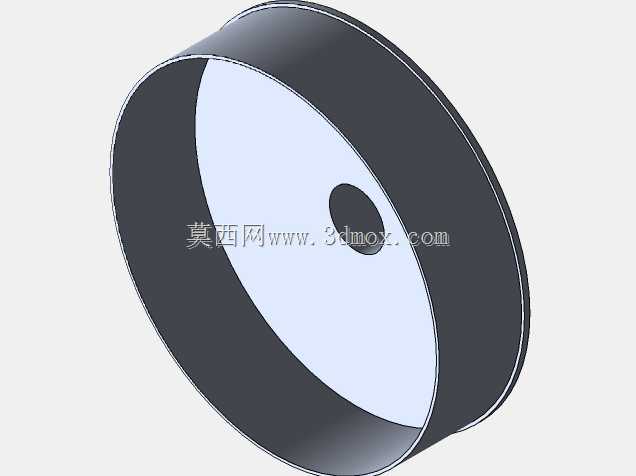

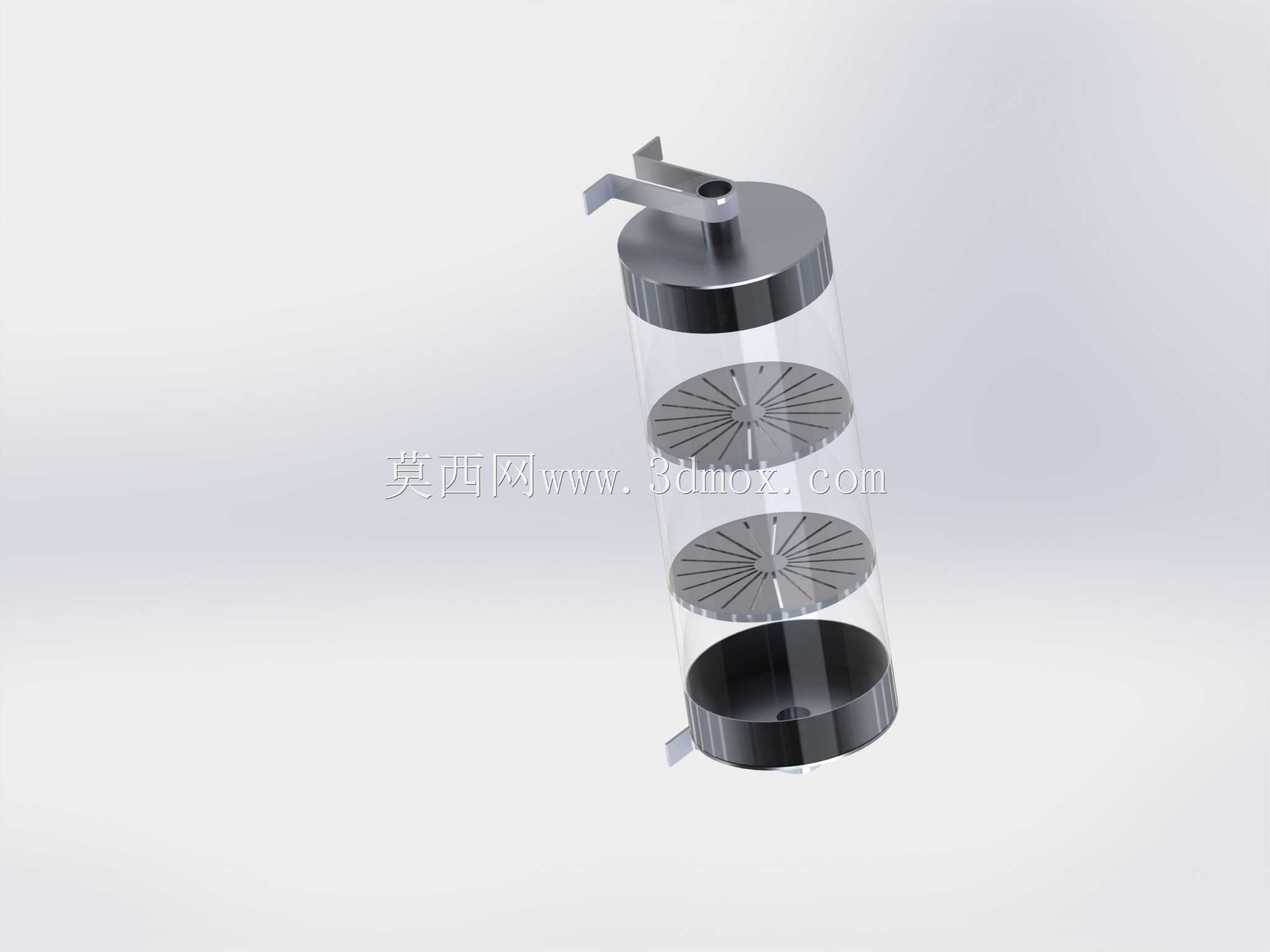

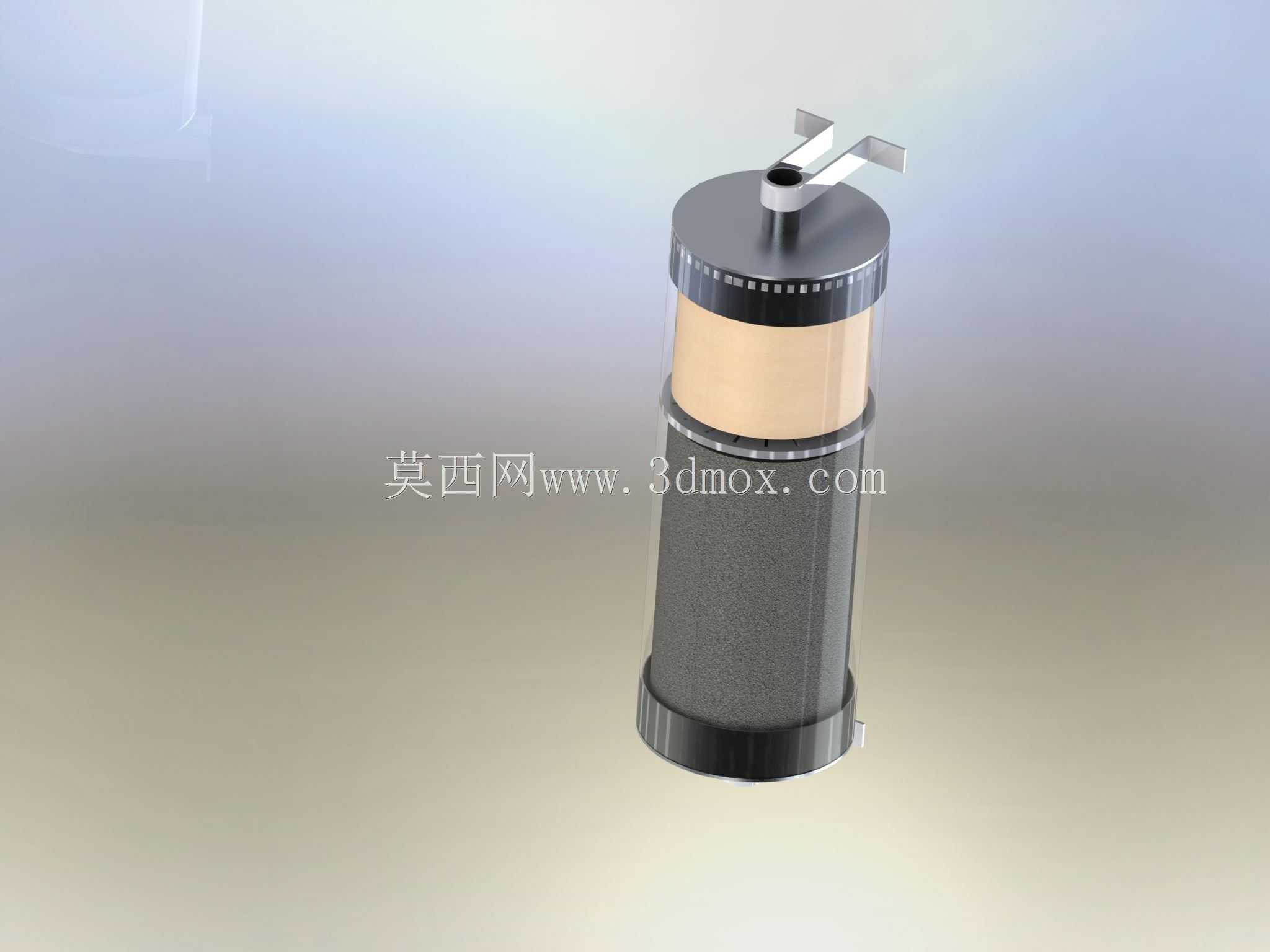

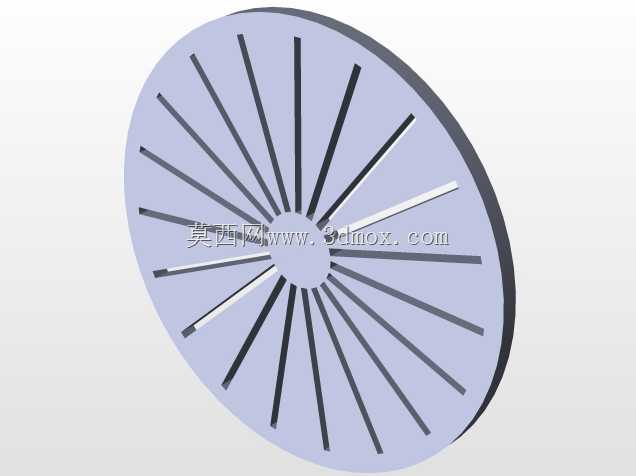

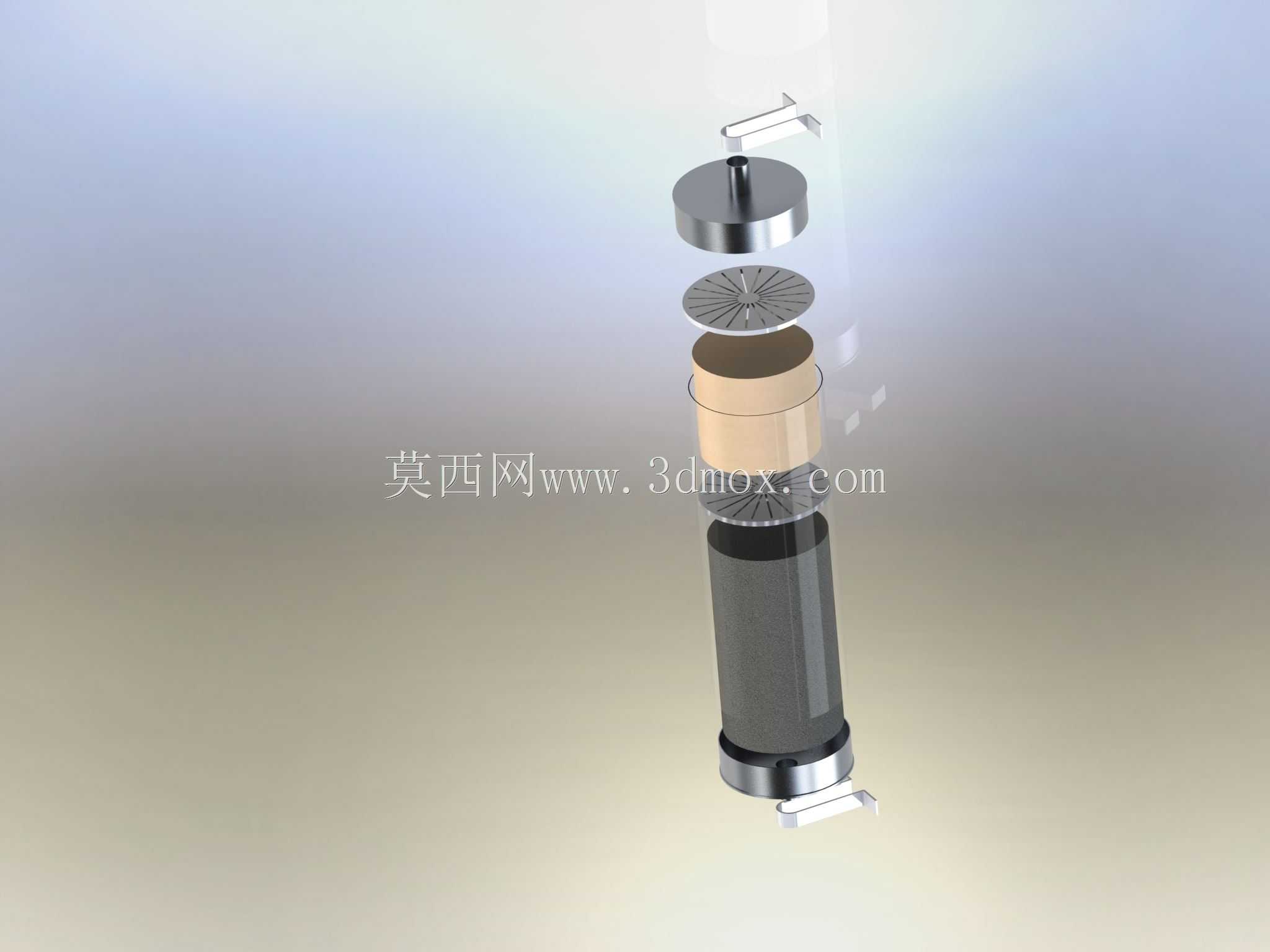

这款多层堆叠式滤水装置，主要面向家用终端净水、小型实验室纯水前置预处理、户外便携应急净水等场景使用，可直接对接常规口径的 household 供水管道，也可搭配储水容器实现重力式过滤，适配不同场景下的水质净化需求。从结构设计来看，整体采用立式圆柱透明筒体结构，筒体选用高透食品级硬质材质，既可以直观观察内部滤层的污染状态，方便用户及时更换滤料，也能承压满足常规市政供水的压力工况，不会出现受压变形漏液的问题。顶部端盖集成了进水接驳结构与手动启闭阀门，阀门采用拨杆式操作结构，相比旋钮式阀门操作力矩更小，老人小孩也能轻松完成开关操作，端盖与筒体之间采用旋合式密封结构，配合食品级硅胶密封圈，无需额外工具即可徒手拆卸，方便日常更换内部滤料、清洗筒体内部残留的杂质。内部设置三层独立滤层托架，每层托架均布径向导流槽，可让待过滤水流均匀通过滤料层，避免出现水流短路、过滤不充分的问题，三层滤层可根据实际水质需求灵活搭配不同滤料，比如上层放置PP棉拦截大颗粒泥沙、铁锈，中层放置活性炭吸附余氯、异色异味，下层放置超滤膜或阻垢滤料实现深度净化，用户可根据所在区域的水质情况自由调整滤料组合，适配不同的净化需求。底部端盖设置出水接口，可直接对接常规水龙头，也可搭配软管连接储水设备，进出水接口均采用通用标准口径，无需额外转接头即可适配市面上多数常规水管配件。从安装边界来看，整体筒体直径控制在常规水杯尺寸范围内，立式安装占用的台面空间极小，不管是厨房台面安装、橱柜内嵌安装还是户外临时使用，都不会占用过多操作空间，整体重量较轻，装满滤料后也可单人徒手移动，满足临时场景的便携使用需求。设计过程中充分考虑了日常使用的维护便利性，所有可拆卸部件均无复杂卡扣结构，拆卸清洗时不会出现藏污纳垢的死角，筒体光滑内壁也方便擦拭清理附着的杂质，相比传统一体式封闭滤水设备，这款结构的可维护性更强，用户可自主更换滤料，无需整体更换设备，长期使用成本更低。在流道设计上，采用上进下出的直流式流道，水流阻力更小，无需额外增压即可依靠自来水自身压力完成过滤，重力工况下也能保持稳定的出水速度，不会出现流道堵塞导致出水变慢的问题，每层滤层托架的边缘都设置了密封胶圈，避免未经过滤的水流从滤层边缘缝隙短路流出，保证每一股水流都能完整通过滤层完成净化，保障出水水质的稳定性。
