削尖钻专用夹持定位工装结构

　　在机械加工的刃具修磨、小零件钻削工位上，这类针对削尖钻设计的夹持定位结构，是解决细长刃具装夹偏摆、定位精度不足问题的核心工装。日常车间里修磨削尖钻的时候，普通台虎钳的平口钳口无法贴合钻头的螺旋槽曲面，夹紧后容易出现刃口角度偏斜、钻头轴线歪扭的问题，修磨出的钻头钻削时会出现孔径超差、排屑不畅、崩刃等情况，而这套夹持结构专门匹配削尖钻的外形特征做了适配设计。

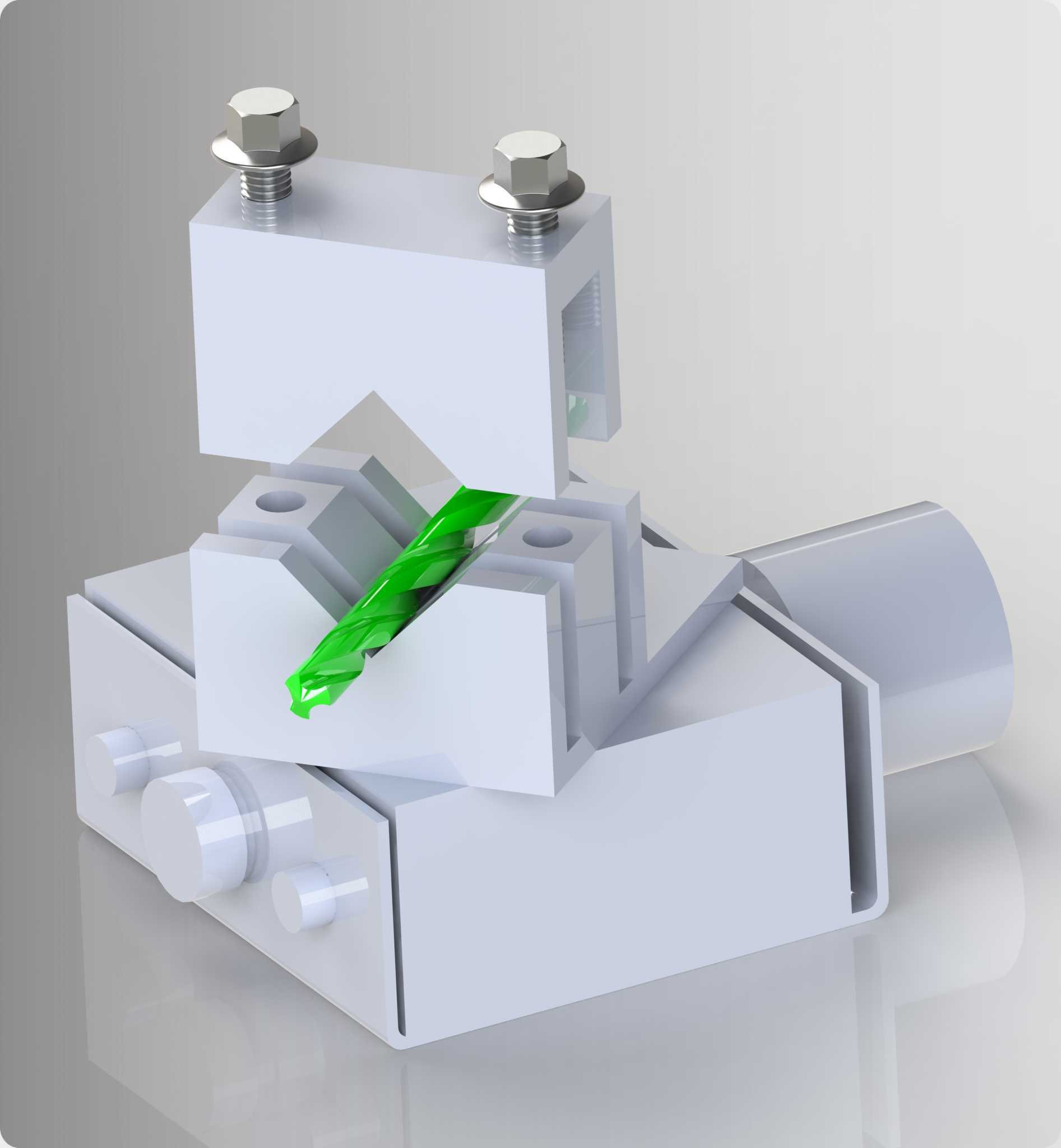

　　从结构功能来看，整套工装分为上下两个夹持块，上压块通过两颗内六角螺栓提供压紧力，下压块集成在滑移底座上，钳口位置做了V型定位槽，同时槽内预留了避让钻头螺旋刃的空间，不会在夹紧时压伤钻头的切削刃。V型槽的夹角设计适配常用直径范围的直柄削尖钻，装夹时钻头的圆柱柄部贴合V型槽的两个定位面，上压块的对应位置也做了匹配的压合面，拧紧螺栓时压力均匀分布在柄部圆周方向，不会出现单点挤压导致的柄部变形，也能保证钻头轴线和工装定位基准的同轴度，控制在修磨工序要求的公差范围内。

　　底座部分设计了横向滑移的调节结构，侧面的调节旋钮可以带动夹持块整体沿导轨方向微调位置，适配不同长度的削尖钻装夹需求，也能在修磨时调整钻头伸出的长度，匹配砂轮的进给行程。安装边界上，整套工装的底座底面做了标准的平磨加工面，可以直接固定在磨床的工作台磁吸台面上，也可以通过底座上预留的安装孔用螺栓锁紧在专用夹具座上，整体外形尺寸紧凑，不会占用过多的工作台操作空间，适合在小型工具磨床、台式砂轮机的修磨工位配套使用，也可以临时装夹在台虎钳上完成现场的钻头修磨作业。

　　设计思路上，这套结构没有采用复杂的液压或气动夹紧结构，完全依靠机械螺纹压紧，可靠性高，车间日常维护不需要额外的动力源，操作时只需要用内六角扳手拧紧两颗螺栓就能完成装夹，对操作工人的技能要求低，装夹效率比通用平口钳提升不少。钳口的压合面做了淬硬处理，长期夹紧钻头柄部也不会出现压痕凹陷，保证长期使用后的定位精度不会出现明显衰减。上下夹持块之间做了定位止口，每次松开螺栓更换钻头后，再次压紧时上下块的位置不会出现错位，不需要重新校准定位基准，减少了辅助作业时间。

　　实际应用场景里，除了修磨削尖钻的工序，这套工装也可以用来装夹同直径范围的圆柱柄直槽钻、铰刀等刃具，完成刃口的检测、修磨作业，在小型五金加工车间、工具修磨间、模具加工车间的工位上都能适配。装夹时钻头的排屑槽位置可以通过手动旋转调整，对准修磨砂轮的角度，不需要额外的角度调整附件，依靠V型槽的自定心特性就能保证钻头的中心高和磨床主轴中心高匹配，避免出现修磨后钻头两切削刃长度不一致的问题。底座的滑移结构带有锁紧功能，调整好钻头伸出长度后可以锁紧侧面的旋钮，防止修磨过程中夹持块出现位移，保证修磨尺寸的一致性。整套结构的零件加工工艺性好，所有结构件都可以采用普通的铣削、磨削加工完成，没有复杂的曲面或者特殊加工要求，制造成本低，适合车间批量制作配套使用，也可以作为标准工装配件配套在小型工具磨床上出厂。
