L型带加强筋直角安装固定支座结构

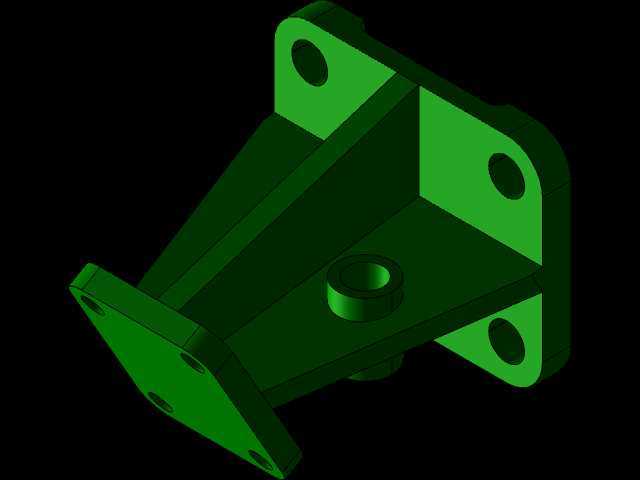

　　在各类工业设备的机架搭建、动力组件挂载、传动部件定位场景中，这类L型直角固定支座是应用频次极高的结构连接件，主要承担两个垂直安装面之间的载荷传递、组件定位与刚性支撑作用，常见于输送线侧边的导向组件固定、小型动力头的安装基座、设备外围防护板的连接点位，也可作为小型气动元件、传感器支架的转接固定结构。从结构设计逻辑来看，该支座采用垂直相交的两个安装翼板作为基础承载面，两个翼板之间设置了三角形截面的加强筋结构，筋板从垂直翼板的中部延伸至水平翼板的受力集中区域，能够有效抵消垂直载荷作用下翼板根部产生的弯曲应力，避免长期受载后翼板出现变形翘曲，保障安装面的平面度与位置精度。垂直方向的安装翼板上设置了三个均匀分布的安装通孔，

　　孔位沿翼板边缘对称排布，安装时可通过螺栓将支座整体固定在设备的立式机架面或者墙面基准上，三个孔位的排布方式能够限制支座的转动自由度，避免受侧向力时出现偏转；水平方向的安装翼板中心设置了带凸台的螺纹安装孔，凸台结构能够增加螺纹啮合的有效长度，提升被固定组件的连接可靠性，同时水平翼板的边角位置也预留了对应的安装孔位，可根据实际挂载需求选择中心螺孔或者边角孔位完成组件固定，适配不同安装尺寸的外接部件。设计过程中需要重点控制两个安装翼板的垂直度公差，通常安装面之间的垂直度需要控制在0.05mm以内，避免安装后外接组件出现位置偏斜，影响设备的运行精度；翼板上的安装孔位需要做沉头处理，保障螺栓安装后头部不突出安装平面，避免与外接部件产生干涉；

　　加强筋与翼板的连接处需要设置合理的铸造或者加工圆角，减少应力集中现象，避免受冲击载荷时连接处出现开裂问题。从安装边界来看，该支座的垂直安装翼板的外轮廓尺寸需要适配常见的40系列、50系列工业铝型材的安装槽间距，可直接搭配T型螺栓完成快速安装，不需要额外打孔加工；水平翼板的安装面距离垂直安装基准面的高度，需要预留出螺栓安装的操作空间，避免安装时扳手无法到达拧紧位置；整体结构的壁厚设计需要兼顾刚性与轻量化要求，在满足额定载荷下形变量不超过0.02mm的前提下，尽可能减少不必要的材料堆积，降低支座自身重量，同时也能减少加工过程中的材料去除量，控制加工成本。实际应用中，这类支座的受力场景多为静载荷或者低频率的动载荷，

　　设计时需要根据挂载部件的重量计算翼板的抗弯截面系数，加强筋的厚度通常设置为翼板壁厚的0.7-0.8倍，既能够满足加强刚性的需求，也不会因为筋板过厚导致铸造或者3D打印过程中出现缩孔、变形等工艺问题。安装面的表面粗糙度需要控制在Ra3.2以内，保障安装时组件与支座面能够紧密贴合，减少接触间隙带来的装配误差；所有安装孔的位置度公差需要控制在0.1mm以内，避免出现孔位错位导致螺栓无法穿入的问题。在一些有振动的应用场景下，比如靠近电机、振动盘的安装点位，还可以在支座与安装基准面之间增加橡胶减震垫，此时需要适当增加安装螺栓的长度，保障螺纹啮合长度满足防松要求，也可在螺栓上增加防松垫圈或者涂覆螺纹锁固胶，避免长期振动导致螺栓松动，影响连接可靠性。
