双板铰接式连接固定支架结构设计

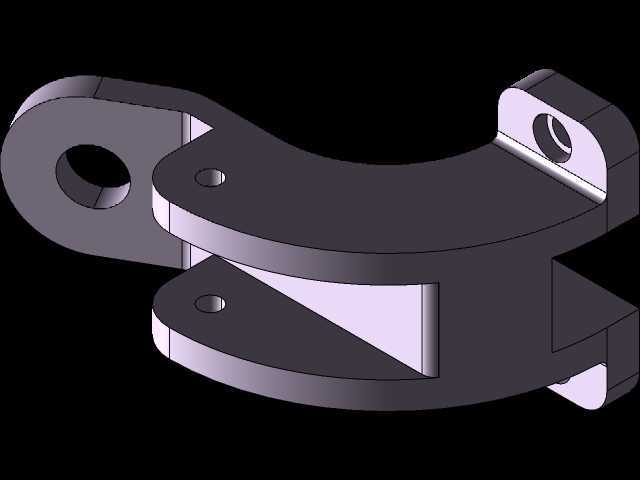

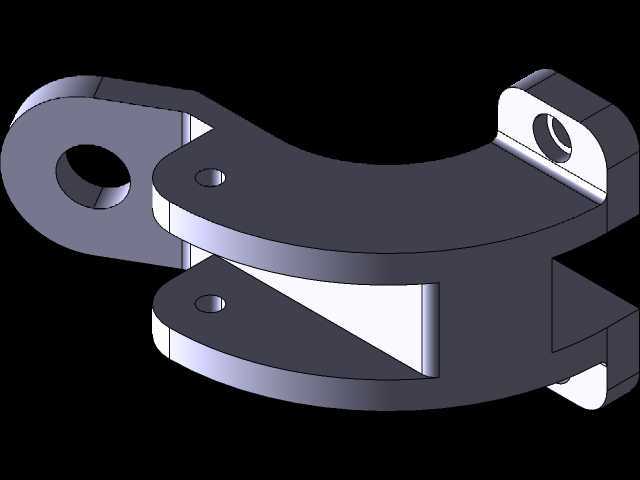

　　这类双板铰接式连接支架，在工业设备的活动连接场景中应用十分广泛，常见于需要实现一定角度摆动、同时承担径向与轴向载荷的传动或支撑部位，比如轻工输送线的侧挡调节机构、小型工程机械的操作杆连接基座、农用机具的挂接联动部位，都能见到这类结构的身影。它的核心作用是在两个相对运动的构件之间，建立稳定的铰接约束，既允许连接部位绕铰接销轴完成设定角度范围内的回转动作，又能可靠传递工作过程中产生的拉压载荷与剪切力，避免连接部位出现松脱或异常窜动。从结构功能上看，该支架采用上下平行的双夹板设计，单端设置同轴的铰接通孔，用于穿装铰接销轴，实现与配套构件的转动连接；双夹板的平面上预留了两个同轴的沉头安装孔，用于通过螺栓将支架主体固定在对应的安装基座上，沉孔结构可以保证螺栓安装后端面不突出夹板平面，避免与摆动过程中的相邻构件发生运动干涉。支架的主体连接段采用弧形过渡的变截面结构，没有采用生硬的直角转折，这种设计一方面可以优化应力传递路径，降低铰接部位与安装部位之间的应力集中系数，在承受交变载荷时减少疲劳断裂的风险，另一方面弧形轮廓也能避让周边的运动构件，给相邻部件的动作留出足够的安全间隙。在设计这类支架的时候，首先要明确的是安装边界的约束条件：铰接端的通孔孔径需要和配套销轴的直径形成间隙配合，配合公差通常选H8/f7级别，既保证转动灵活，又不会因为间隙过大产生晃动冲击；双夹板之间的开档尺寸，要和被连接构件的铰接端厚度匹配，预留0.2-0.5mm的装配间隙，

　　保证装配后被连接件能在开档内自由转动，不会出现卡滞。安装端的两个沉孔中心距，需要严格匹配安装基座上的螺纹孔位置公差，通常位置度公差控制在0.1mm以内，避免装配时出现螺栓无法穿入的问题；支架的整体厚度需要根据额定载荷计算确定，双夹板的单块板厚要满足剪切强度与弯曲强度要求，当承受较大冲击载荷时，还需要在弧形过渡处做圆角强化处理，圆角半径不小于板厚的1/3，避免应力集中导致的开裂。从实际使用的角度出发，这类支架的铰接孔内壁需要做一定的表面硬化处理，因为长期回转摩擦会导致孔壁磨损，间隙变大后会影响整个机构的传动精度，硬化层深度通常控制在0.3-0.5mm，硬度达到HRC40-45就能满足大多数普通工况的耐磨要求。安装时要注意，

　　铰接销轴穿装后需要在端部加装开口销或者轴用挡圈，防止销轴在工作过程中轴向窜出；固定端的螺栓需要加装防松垫圈，尤其是在有振动的工作场景下，避免螺栓受振松脱导致连接失效。另外，支架的整体外形轮廓在设计时需要做运动仿真校验，模拟整个摆动行程内支架与周边构件的相对位置，确保在最大摆动角度下，支架的任何部位都不会和周边的管线、其他结构件发生碰撞，尤其是弧形过渡段的外轮廓，要和相邻构件保留至少3mm以上的安全间隙，考虑加工误差与装配变形带来的位置偏移。这类结构看似简单，但在细节设计上如果考虑不周，很容易在实际使用中出现问题：比如如果双夹板的平行度公差控制不好，会导致铰接销轴安装后出现别劲的情况，转动阻力变大，磨损速度加快；

　　如果铰接孔的同轴度超差，会导致销轴穿装困难，甚至出现单边受力的情况，大幅缩短销轴与孔的使用寿命；如果过渡处的圆角太小，在承受冲击载荷时很容易在转折处产生裂纹，最终导致支架断裂。在三维建模过程中，这类零件需要重点管控几个关键尺寸的关联：铰接孔中心到安装孔中心的距离，直接决定了整个机构的力臂长度，会影响传力比与摆动行程范围，这个尺寸的公差通常要控制在±0.05mm以内；双夹板的开档尺寸与平行度，需要通过装配基准统一来保证，建模时要以支架的对称中心面为基准，上下夹板的特征对称生成，避免出现上下偏移的问题；沉孔的深度要匹配所选螺栓的头部高度，保证螺栓安装后头部低于夹板平面0.5-1mm，既不会突出干涉，也不会因为沉孔过深导致螺栓啮合长度不足。
