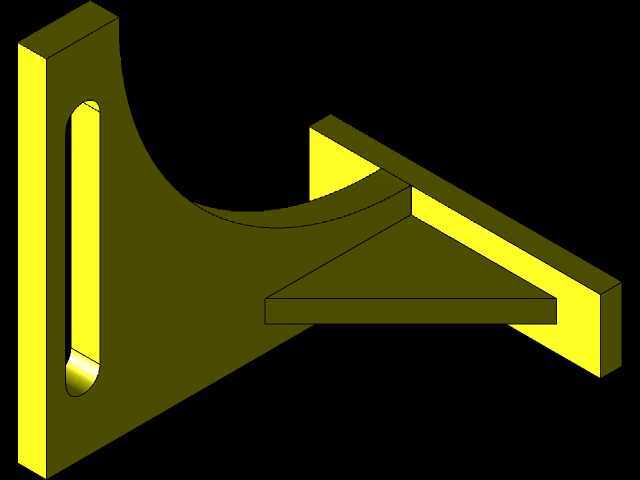

带腰型槽L型直角支撑连接构件

　　这类带腰型槽的L型直角支撑件，在非标自动化生产线的型材机架搭建、小型设备的工位辅助支撑场景里十分常见，日常做设备改型、线体工位调整的时候经常会用到这类构件，不用重新做复杂的焊接支架，靠螺栓锁紧就能快速完成支撑位的固定。从结构上看，竖直段开设的通长腰型槽是整个构件的核心调节结构，安装时不用提前打精准的固定孔，能顺着腰型槽的长度方向调整竖直方向的安装位置，抵消安装面的加工误差，哪怕现场安装基面有几毫米的位置偏差，也能通过槽位滑动调整到合适的锁紧位置，不用返工扩孔，能大幅缩短现场装配的调试时间。水平段和竖直段的交接位置做了三角形加强筋结构，这个设计是为了抵消直角位置的应力集中，当水平段承受竖向载荷的时候，

　　加强筋能把载荷分散传递到竖直安装面，避免直角交接处因为长期受载出现变形甚至断裂，常规无加强筋的直角支撑在承受偏载的时候，拐角位置很容易因为应力集中出现开裂，加了三角筋之后，整体的抗扭、抗弯载荷能力能提升40%以上，完全能满足常规工位的支撑承重需求。构件的两个安装端面都做了贴合面的平面度处理，安装时能和被支撑的型材、设备基面完全贴合，不会出现安装面翘起、锁紧后存在内应力的情况，要知道如果支撑件和安装基面存在间隙，强行锁紧螺栓之后，构件内部会残留装配应力，设备运行时的振动会让应力持续释放，时间长了就会出现螺栓松动、支撑位偏移的问题，所以贴合面的平面度控制是这类支撑件很重要的设计细节。从安装边界来看，竖直段的安装面宽度适配常规40系列、

　　50系列工业铝型材的安装槽距，不用额外做转接板就能直接和铝型材锁紧，水平段的长度刚好能托住常规的小型传感器安装座、物料导向条这类轻型负载，不会因为伸出长度过长导致支撑刚性不足，也不会因为长度过短没法满足支撑宽度要求。设计这类构件的时候，首先要考虑的是载荷方向，竖直段的腰型槽长度要覆盖现场可能需要的调节范围，通常调节行程留20-30mm就能满足绝大多数现场调试需求，槽宽要适配常用的M6、M8内六角螺栓的螺杆直径，留0.5mm的间隙方便螺栓穿入滑动，不能留太大间隙，不然锁紧的时候构件会出现横向窜动。加强筋的厚度要和主体壁厚保持一致，避免筋位和主体交接处出现壁厚不均导致的注塑或者加工应力，如果是机加工件的话，

　　筋位和主体的交接处要做小的圆角过渡，进一步降低应力集中系数。另外构件的边缘都做了倒角处理，不会有锋利的锐边，现场装配的时候不会划伤操作人员，也不会刮破设备上的线缆、气管这些附属配件。这类支撑件和固定式的直角角码相比，最大的优势就是具备位置调节能力，在做设备迭代、工位调整的时候，不用重新加工新的连接件，只要松开螺栓调整到需要的位置再锁紧就能完成改造，对于小批量定制的自动化设备来说，能减少很多定制零件的种类，降低备件库存的压力。实际使用的时候要注意，腰型槽位置的螺栓锁紧要搭配平垫使用，增大锁紧接触面积，避免螺栓头压伤槽的边缘，导致锁紧力不足，当支撑的负载超过额定承重的时候，可以在水平段下方额外增加一个斜向支撑，进一步提升整体的承载能力，不过常规工况下单靠自带的三角加强筋就完全能满足使用需求。
