液压系统集成式油路连接阀块结构设计

项目分类:通用机械零部件 发布时间:2021-12-19 ID:463292
  • 液压系统集成式油路连接阀块结构设计

  在中小功率液压站、小型工程机械液压回路、机床液压夹紧单元这类布局空间紧凑的应用场景里,集成式油路连接阀块是替代分散式管路连接的核心部件,本次设计的阀块结构,正是针对这类需要缩减管路接头、降低泄漏风险的工况开发。从实际使用场景来看,这类阀块通常安装在液压泵出油口与执行元件进油端之间,既承担油路通断、流向切换的载体功能,也作为插装阀、单向阀、节流元件的安装基体,省去了多根外接液压油管的布置空间,同时减少了管路接头带来的渗油隐患,在紧凑型液压动力单元里,这类集成阀块的体积占比往往能比分散管路布局缩小40%以上。

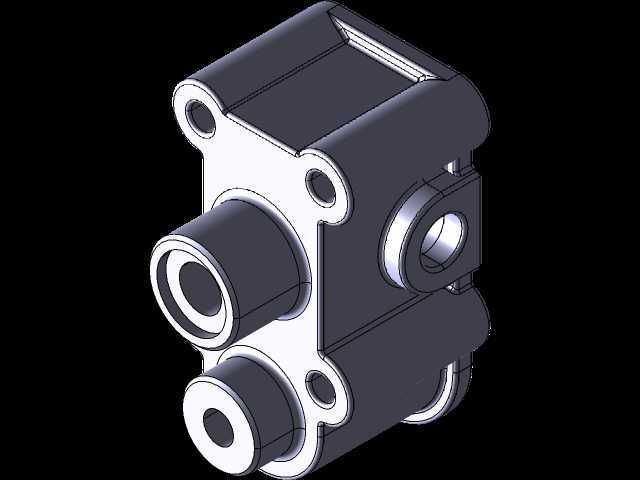

  从功能特性上看,该阀块采用一体化锻铝坯料加工成型,本体上设置了三个同轴度要求较高的外接油口,分别对应压力油进油、工作油出油、回油通路,每个油口周边都设计了带安装通孔的凸台结构,安装孔的位置度公差控制在0.05mm以内,保证和外接管路法兰、管接头对接时不会出现偏载密封失效的问题。阀块侧面预留的横向通孔,是用于安装插装式单向阀或者节流塞的安装位,孔口的密封槽设计采用GB/T3452.1标准的O型圈安装尺寸,无需额外加装密封垫片即可实现端面静密封,降低装配时的零件选配难度。阀块本体的边角处都做了R3-R5的圆角过渡,避免加工和装配过程中锐边划伤操作人员,也减少了应力集中带来的阀体开裂风险,尤其是在液压系统瞬时压力冲击达到1.5倍额定工作压力时,圆角过渡的结构能有效分散应力,避免直角处出现疲劳裂纹。

  设计思路上,首先是确定油路通径,根据配套系统的额定流量25L/min计算,主油道通径设置为8mm,孔道内部的交叉处都做了工艺倒角,避免油液流动时出现直角紊流,降低系统的压力损失,经测算该阀块在额定流量下的压力损失不超过0.1MPa,远低于外接管路的压力损失值。其次是安装边界的考量,阀块的安装基准面为背面的精加工平面,平面度公差控制在0.02mm以内,保证安装到阀组安装板上时能够完全贴合,不会出现安装翘曲导致的阀件卡滞问题。三个主油口的中心距尺寸严格匹配配套管接头的安装尺寸,其中上下两个纵向布置的油口中心距为32mm,横向油口与主安装面的距离为18mm,所有安装孔都采用通孔设计,装配时可以从正面直接穿入内六角螺栓固定到安装基板上,不需要预留背面的操作空间,进一步压缩了整体安装所需的空间尺寸。

  在细节设计上,阀块内部的油道孔加工完成后,所有孔道交汇处的飞边、毛刺都需要通过磨粒流工艺去除,避免液压系统工作过程中金属碎屑随油液进入阀芯、液压泵等精密元件,造成元件卡滞或者磨损。阀块的外露非配合表面采用硬质阳极氧化处理,表面硬度达到HV300以上,能够抵御车间环境中的油污、潮气腐蚀,同时避免装配过程中表面磕碰产生凹坑影响外观和密封性能。配合面的表面粗糙度控制在Ra1.6以内,非配合面粗糙度控制在Ra6.3以内,在保证密封性能的前提下尽可能降低加工成本,不需要做多余的高精度加工。

  从实际装配适配性来看,该阀块可以适配通径6mm的标准插装阀元件,也可以根据实际工况需求在预留孔位加装压力测压接头,方便系统调试时检测各油路的工作压力,不需要额外在管路上加装测点。阀块的整体重量控制在0.8kg左右,单人即可完成装配操作,不需要额外的吊装辅助,适合批量生产的液压设备装配线使用。在油路布局上,内部油道采用斜孔与直孔结合的方式,尽可能缩短油道长度,减少油液在阀块内部的留存体积,提升系统的响应速度,在执行元件需要快速动作的工况下,更短的油道能够减少压力建立的时间,提升整个液压回路的响应灵敏度。
