带散热翅片的管路消声器件结构设计

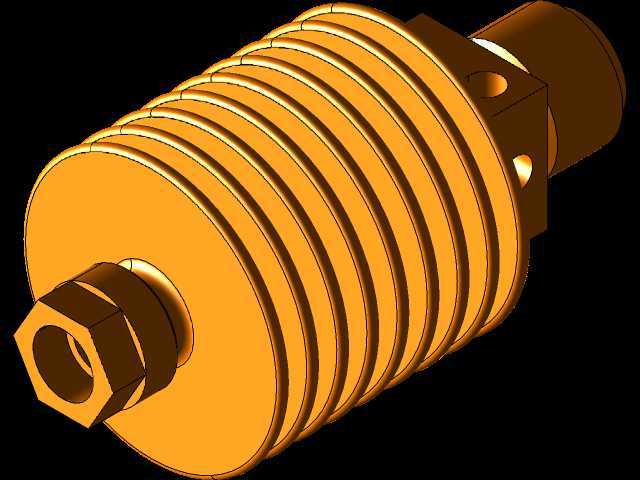

　　这款消声器件主要面向气动系统、小型流体管路的排气降噪场景，在车间自动化气动回路、小型空压机排气端、真空发生器排气口这类需要降低气流喷射噪声的点位应用广泛，区别于普通阻性或抗性消声器，它把散热结构和消声腔体做了一体化整合，适配那些排气端同时存在局部温升、需要兼顾热量散逸的工况。从结构设计逻辑来看，主体段的环形翅片不是随意排布的装饰结构，每一圈翅片的间距、厚度都经过考量：翅片间距留足了自然对流的空气流通间隙，不会因为积灰或者空气流动阻力大导致散热效率下降，同时翅片和主体外壳是一体加工成型的，不存在接触热阻，能把腔体内部气流携带的热量快速传导到外表面散出，避免消声内部的阻尼材料因为长期高温出现老化失效的问题。

　　端部的外螺纹连接结构做了六角工艺台，安装的时候可以直接用普通开口扳手或者活动扳手夹持锁紧，不需要额外设计工装卡位，适配常规的管路内螺纹接口，安装边界上，六角台的对边尺寸比主体翅片段的最大外径小，锁紧过程中扳手不会剐蹭到翅片结构，不会造成翅片变形影响散热效率。侧方的两个径向通孔是安装定位孔，当器件需要固定在安装面板上的时候，可以穿入定位销或者小螺栓做周向止转，避免管路振动过程中连接螺纹出现松脱，尤其是在有持续振动的气动设备上，这个止转结构能大幅降低连接失效的风险。进气端的内孔做了倒角导向，接入管路的时候不会割伤密封垫圈，也能减少气流进入腔体的局部阻力，避免因为入口截面突变产生额外的气流再生噪声。腔体内部采用的是逐级扩容的结构设计，

　　气流从入口进入后，先经过一级扩容腔降低流速，再通过带阻尼孔的隔板进入二级腔体，配合翅片段的外壳阻尼作用，把中高频段的气流喷射噪声逐步耗散，不会像普通小孔消声器那样容易因为杂质堵塞导致排气背压升高。在安装尺寸的适配性上，主体翅片段的长度和外径比例经过优化，在相同的消声量要求下，整体轴向尺寸比同规格的普通管式消声器缩短了近五分之一，适合安装空间局促的设备内部点位，不需要额外预留大段的管路安装空间。另外，器件的出气端做了收束结构，排出的气流会沿着轴向平稳导出，不会侧向飞溅，如果是用在有少量冷凝水排出的气动回路端，也能避免排出的液体喷溅到周边的电气元件上。设计过程中也考虑了加工工艺性，主体结构可以采用棒料一体车削加工成型，不需要拼接焊接，

　　加工工序少，成品的结构强度高，能承受1.0MPa以内的持续工作压力，不会因为管路压力波动出现壳体开裂的问题。翅片的根部做了圆角过渡，避免加工和使用过程中出现应力集中，即使有轻微的磕碰也不会出现翅片从根部断裂的情况。在实际选型使用的时候，只需要匹配管路的连接螺纹规格，确认安装点位的轴向和径向空间能容纳主体尺寸即可，不需要额外加装固定支架，依靠螺纹连接加上侧方的定位销就能满足长期使用的固定要求，日常维护也不需要拆解，只需要定期用压缩空气从反方向吹除翅片缝隙和内部腔体的积尘，就能持续保持消声和散热性能，适合工业场景下长期免维护的使用需求。
