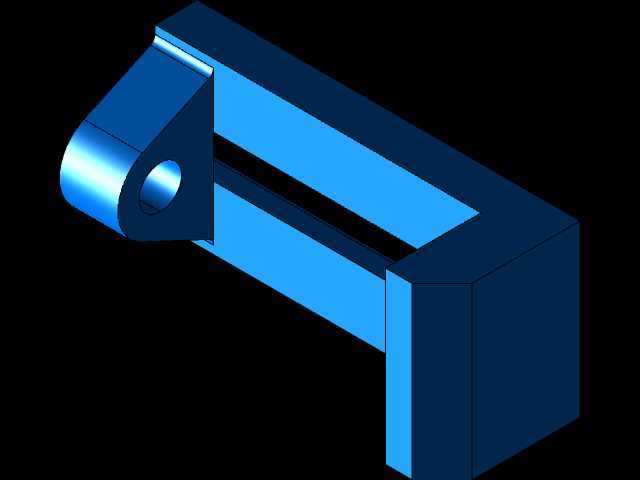

L型带铰接孔安装连接支座结构

　　该L型连接支座在自动化输送线侧边导向机构、小型工装夹具定位模块、非标设备机架附属安装位中都有广泛适配场景，日常产线改造中常用来作为气缸尾部铰接支撑、传感器安装支架转接、小型导轨端部限位座使用，相比直板式支座，它的弯折结构可以直接贴合两个垂直安装面，不需要额外拼接角件，能减少装配时的累计误差。从结构功能来看，支座一端的带孔铰接耳做了加厚处理，孔壁与销轴配合的面预留了合适的公差带，装配后可以实现小角度的摆动补偿，抵消设备运行中产生的小幅振动偏移，避免刚性连接带来的应力集中断裂问题；另一端的长条形主体是平直的安装基面，背面做了铣平处理，和设备框架贴合时能保证足够的接触面积，不会出现局部翘曲导致的连接松动。

　　设计过程中优先考虑了安装边界的适配性，铰接耳的外圆做了圆角过渡，不会和周边的运动部件产生干涉，主体部分的槽型结构是为了避让安装位上的凸起筋位，同时也能减轻零件自身重量，在满足结构强度的前提下降低材料消耗。尺寸设计上，铰接孔的中心到弯折内角的距离经过反复校核，保证配套销轴装入后，摆动行程范围内不会碰到支座的竖直安装面；主体的两个安装面的平面度控制在合理范围内，不需要后续二次精加工就可以直接装配使用，铰接耳的厚度和主体壁厚保持均匀，避免注塑或者机加工过程中出现缩痕、变形等问题。实际使用中，这类支座可以搭配不同直径的销轴、衬套使用，适配不同负载等级的铰接需求，当用于轻载场景时，工程塑料材质的支座就可以满足使用要求，

　　重载场景下更换为45号钢表面发黑处理的版本即可，不需要修改整体安装尺寸，互换性较强。结构的弯折处做了加强筋过渡？不，从模型来看弯折处是直角加厚处理，相比外置加强筋的结构，它的外表面更平整，不会积留生产过程中的粉尘、切削液，在有清洁要求的食品包装、电子组装产线上也能适用。安装孔位的排布预留了足够的调整空间，装配时可以根据实际对位需求小幅调整支座位置，不需要重新打孔攻丝，降低现场安装的调整难度。这类支座的受力路径经过优化，负载从铰接孔传入后，会沿着加厚的弯折处均匀分散到两个垂直安装面上，不会在弯折位置出现应力集中点，长期承受交变载荷的情况下也不容易出现疲劳断裂。在做三维建模的时候，这类零件要重点注意铰接孔的同轴度、

　　两个安装面的垂直度公差标注，加工时优先保证配合面的精度，非配合面可以适当放宽公差要求，降低加工成本。日常设备维护中，这类支座属于易更换的标准连接件，损坏后可以直接拆卸替换，不需要对周边其他部件做改动，能减少设备停机维护的时间。
