小型1394接口连接器三维结构设计

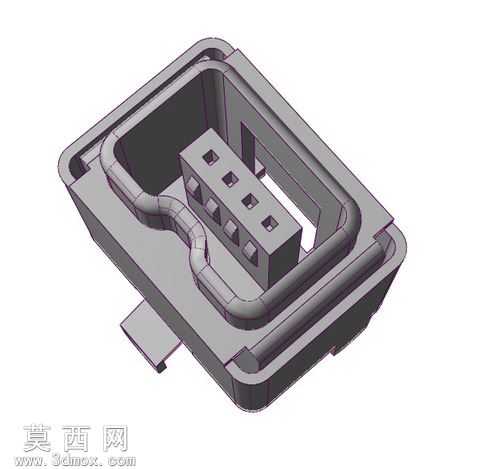

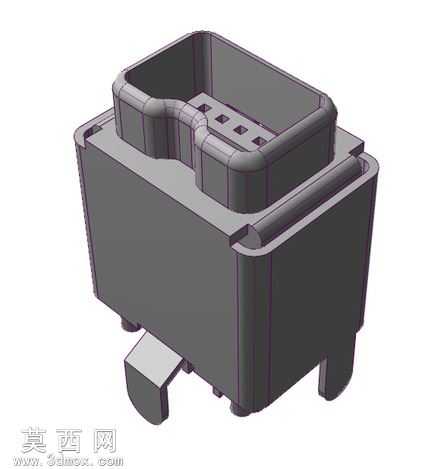

本作品为小型1394连接器的三维结构设计，建模过程依托主流三维CAD软件完成，全程遵循电子接插件的行业设计规范，完整还原了该款连接器的全部结构细节。建模阶段首先从产品的功能需求出发，先确定连接器的整体外轮廓尺寸，匹配标准1394接口的插接公差要求，先绘制主体基座的二维草绘，通过拉伸、拔模等基础特征生成基座的主体结构，针对基座外侧的定位卡扣结构，采用拉伸切除与圆角过渡结合的方式处理，保证卡扣的结构强度同时满足装配时的导向需求。对于接口内部的接触件安装槽位，严格按照1394接口的引脚排布规范进行阵列排布，每个槽位的尺寸都预留了接触件的装配余量，槽位边缘做了微小的倒角处理，避免装配时刮伤接触件镀层。外壳部分的建模重点处理了插接端的导向围边结构，围边的内侧做了渐变的导向斜面，方便对接插头的顺利插入，围边与基座的衔接处采用均匀的圆角过渡，既消除了结构应力集中点，也提升了产品的外观质感。底部的两个固定插脚采用对称式设计，插脚的厚度与安装PCB板的开孔尺寸匹配，插脚根部做了加强筋结构，提升焊接后的固定强度。材质设定上，主体基座部分采用黑色阻燃PBT工程塑料材质，渲染时调整材质的哑光质感与细微的颗粒纹理，还原工程塑料的真实视觉效果，内部接触件默认设定为镀锡铜合金材质，预留了金属光泽的材质参数可根据需求调整。渲染阶段采用柔和的工作室光源，从多个角度打光避免结构阴影遮挡细节，清晰展现出连接器的内外结构特征，所有结构的拔模角度都按照注塑生产的要求设置在1-1.5度区间，壁厚控制在均匀的1.2mm，避免注塑生产时出现缩痕、填充不足等缺陷，整体结构设计兼顾了插接功能的可靠性、生产制造的工艺性与装配的便捷性，可直接用于产品结构验证、注塑模具设计参考或者教学演示使用。
