仿生有机形态镂空管框架结构设计

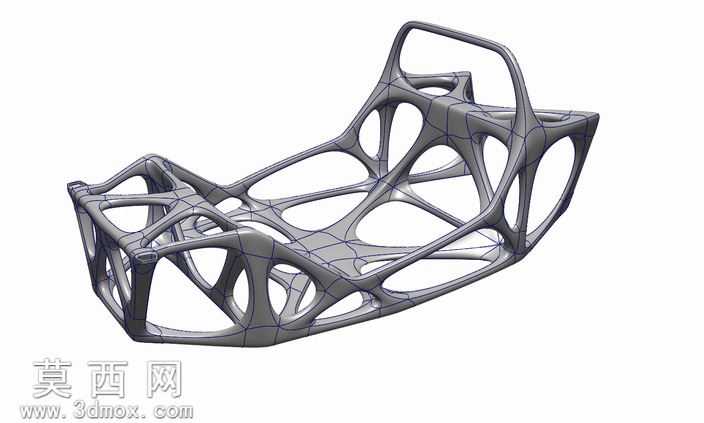

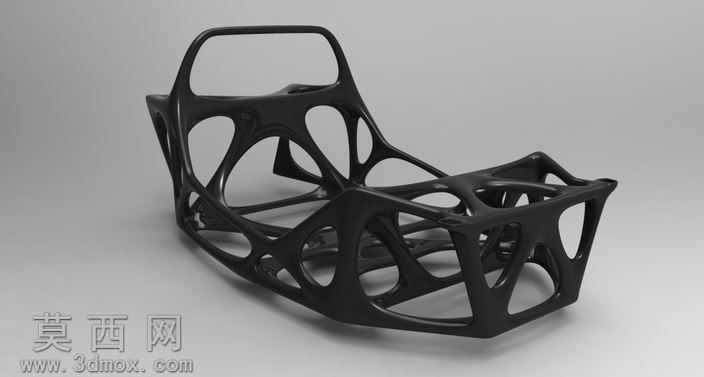

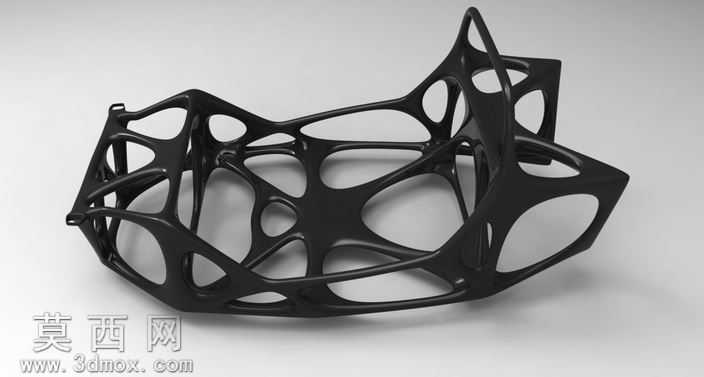

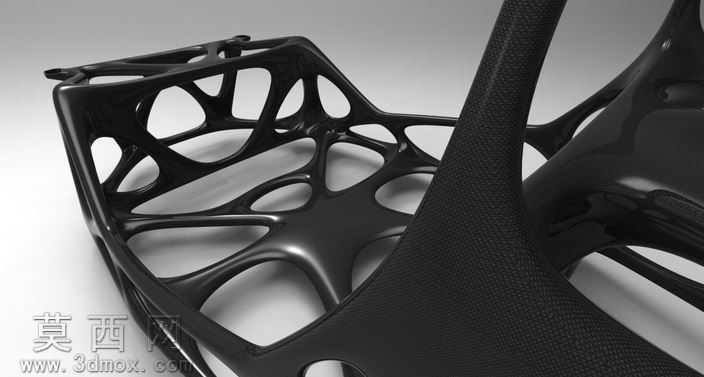

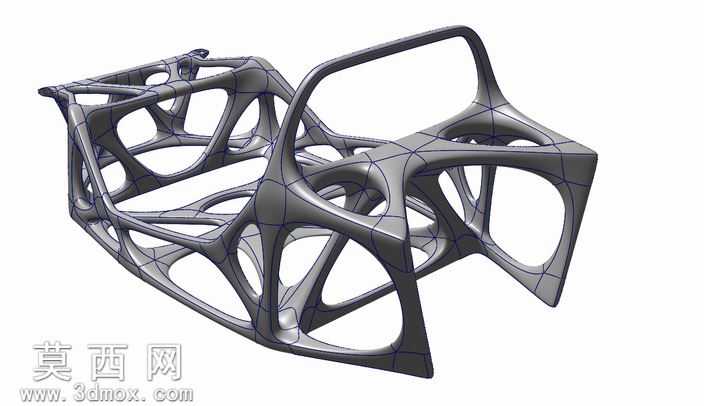

本作品为仿生有机形态的镂空管框架结构设计，建模阶段首先以多边形建模方式搭建基础基底形态，参考生物骨骼的多孔受力结构勾勒整体轮廓，通过不断调整多边形边面的拓扑走向，让框架的每一处管体走向都贴合力学传递路径，避免出现应力集中的生硬转角。完成基础多边形模型搭建后，将模型拓扑转换为NURBS曲面数据，保证曲面的顺滑度与精度，让管体衔接处的过渡自然流畅，没有多边形建模常见的棱角生硬问题。材质渲染阶段选用哑光黑色硬质工程塑料作为基础材质，调整材质的粗糙度与微反射参数，模拟3D打印成品的细腻磨砂质感，在场景中布置柔和的侧方主光源与补光，突出框架镂空结构的通透感与管体的立体层次，让每一处镂空孔洞的轮廓都清晰呈现，同时通过光影明暗对比体现结构的厚度与强度。结构设计上参考轻量化车架的设计逻辑，采用连续的管状结构相互交织形成整体受力网络，摒弃传统框架的规整横竖梁结构，以有机生长式的管体走向分散承载应力，在保证整体结构强度的前提下尽可能去除冗余材料，实现极致的轻量化效果，整体尺寸参考工厂5818帧的相关参数标准设定，可直接适配小型载具底盘的安装需求。设计思路上打破传统工业框架的规整几何形态，借鉴自然界中生物骨骼、植物脉络的多孔结构逻辑，让框架在满足力学承载要求的同时具备流畅的有机美学特征，既可以作为概念载具的底盘承载结构使用，也可以作为轻量化结构设计的参考案例，为后续的仿生结构设计提供思路，模型可直接导入各类三维工程软件进行二次调整，适配不同的安装尺寸与承载需求。
