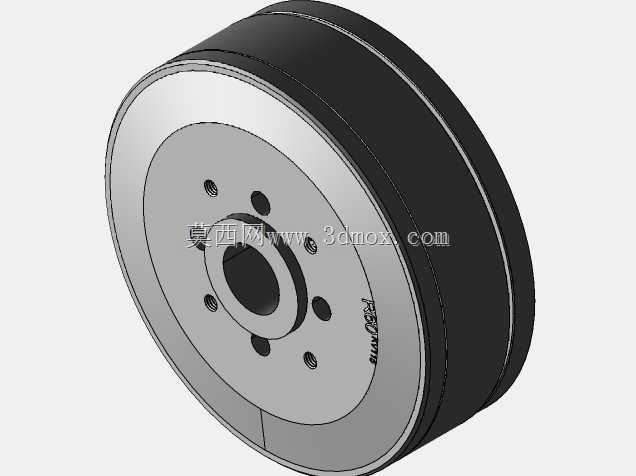

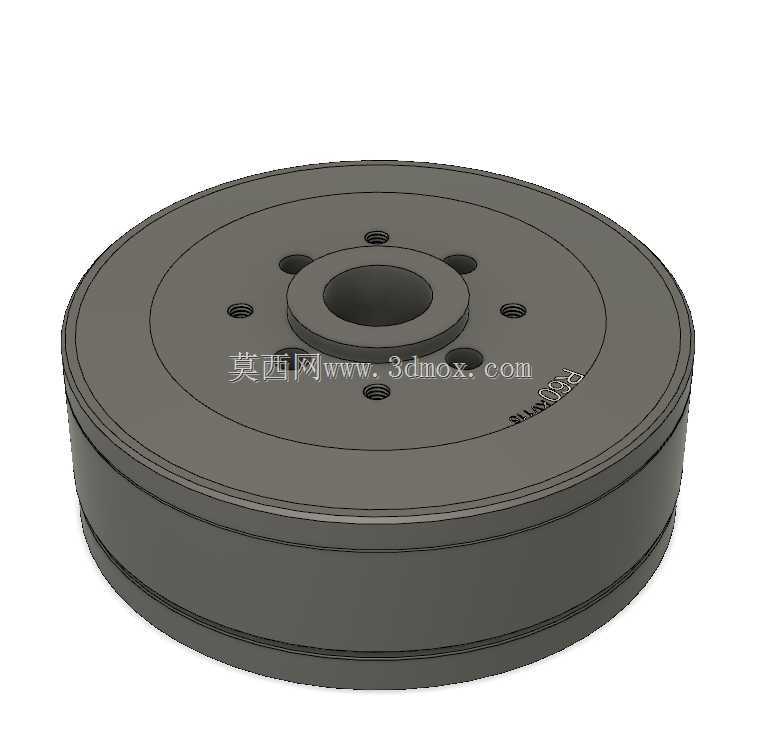

这款盘式动力部件的结构设计,首先要匹配多旋翼无人飞行平台的动力输出需求,这类部件常应用在工业级无人机、小型垂直起降飞行器的动力系统中,承担电能到旋转机械能的转换输出功能,直接决定飞行平台的载荷能力、续航表现与运行稳定性。从实际选型适配的角度看,这类低KV值的盘式结构,本身就是为大直径螺旋桨的低转速大扭矩输出场景设计,相比同功率等级的柱状动力部件,盘式结构的轴向尺寸更紧凑,能大幅压缩动力总成的安装纵深,在对机身厚度有严格限制的折叠式飞行平台、便携测绘无人机上,这种结构优势尤为突出。
设计过程中首先要明确安装边界约束,端面上的安装孔位采用圆周均布设计,孔位的分度圆直径、螺纹规格都要匹配主流的机臂安装座标准,中心通孔的尺寸既要满足动力输出轴的装配公差要求,也要兼顾走线需求,部分集成电调的设计方案里,中心孔还要预留三相线与信号线的穿过空间,避免线缆在旋转过程中出现剐蹭磨损。外圆的径向尺寸直接决定了定子绕组的可布置空间,在KV值固定为115的参数要求下,绕组的匝数、线径都要和转子磁钢的磁场强度匹配,盘式结构的气隙均匀度是设计中的核心控制要点,端盖的平面度公差要控制在0.02mm以内,否则会出现运转卡顿、扭矩输出波动大的问题,严重时还会出现磁钢吸合扫膛的故障。
从功能特性上看,这款部件的外壳采用一体化车削成型的薄壁结构,在保证结构刚度的前提下尽可能降低自重,外壳表面的环形凹槽一方面是为了增加散热面积,在持续大拉力输出的工况下,绕组产生的热量可以通过金属外壳快速传导到空气中,避免高温退磁;另一方面凹槽也能作为装配定位的基准面,在生产组装时可以通过工装卡持凹槽位置,保证转子与定子的同轴度公差。端面上的螺纹孔除了承担安装固定的作用,部分孔位还做了沉台设计,装配时螺丝头部完全沉入沉台内,不会突出端面影响螺旋桨安装面的平面度,螺旋桨安装面的表面粗糙度要达到Ra1.6以上,保证螺旋桨压紧后不会出现滑动偏移,降低高速运转时的动平衡偏差。
在实际应用场景中,这类动力部件除了无人飞行平台,还可以适配小型低速回转工作台、精密转台的驱动单元,凭借低转速大扭矩的输出特性,不需要额外搭配减速机构就能直接驱动负载,减少传动链路的间隙与回程误差。设计时还要考虑动平衡校正的工艺需求,转子组件在装配完成后要做双面动平衡处理,剩余不平衡量要控制在G2.5等级以内,避免高转速运转时产生振动,影响搭载的精密传感器工作精度。安装边界上,除了端面的安装孔位,外圆的径向尺寸还要预留足够的散热间隙,和机臂安装座的内壁之间要保留至少2mm的通风空间,保证飞行时的迎面气流可以顺利流过外壳表面带走热量。出线位置的设计要避开安装孔的受力区域,采用侧向出线的方式,避免线缆被安装结构挤压破损,出线口处要做圆角过渡处理,防止长期振动下线缆绝缘层被割破。
从结构设计的细节来看,转子外壳的壁厚采用渐变设计,靠近磁钢安装位的区域壁厚稍大,保证磁钢装配后的圆度,靠近外侧边缘的区域适当减薄,进一步降低转动惯量,提升动力响应速度。轴承位的公差配合采用基孔制过渡配合,既保证轴承内圈和轴的紧密贴合,又方便后期维护拆卸,轴承端的密封采用接触式橡胶密封圈,阻挡户外使用时的灰尘、水汽进入内部,提升部件在复杂工况下的使用寿命。这类盘式动力部件的三维建模过程中,要重点还原各装配面的公差配合关系,不能只做外观曲面的复刻,尤其是安装孔的位置度、气隙面的平面度、轴承位的同轴度这些关键形位公差,都要在模型里通过基准标注明确体现,方便后续做结构仿真、装配干涉检查以及生产工艺的编制。
