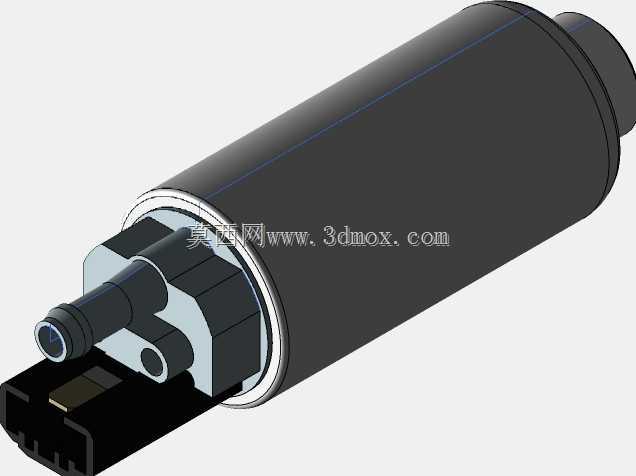

Walbro油箱内置高流量燃油泵结构

　　这款内置式燃油泵主要适配乘用车辆、改装性能车的油箱内安装场景，作为燃油供给系统的核心升压部件，它的核心作用是将油箱内储存的燃油加压后，以稳定的压力输送至发动机燃油导轨，为喷油器提供符合工作压力要求的燃油，保障发动机不同工况下的供油量匹配。不同于外置式燃油泵的布置形式，油箱内置安装的结构可以有效降低泵体工作时的运转噪音，同时借助油箱内燃油的浸泡实现泵体电机的散热，大幅延长部件的连续工作寿命，也能避免外置布置容易出现的气阻问题，适配高温环境下的持续供油需求。

　　从功能特性来看，这款泵的额定供油流量可达255lph，能够覆盖自然吸气发动机大排量机型、以及中小功率涡轮增压改装机型的峰值供油需求，在发动机全负荷工况下也能维持稳定的供油压力，不会出现供油量不足导致的空燃比偏稀问题。泵体的出油端采用阶梯式硬管接头结构，分别对应主供油通路与泄压回流通路，接头的外径尺寸匹配行业通用的燃油快装卡扣规格，安装时可以直接适配原厂规格的燃油软管与快插接头，不需要额外制作转接结构，降低改装与替换的适配成本。电气连接端采用集成式塑封接插件，插针的排布符合车用电气部件的防错设计规范，安装时可以避免插反导致的电路接反问题，接插件外围的塑封结构做了耐燃油腐蚀的材质处理，长期浸泡在燃油环境中也不会出现材质溶胀、密封失效的问题。

　　在设计思路上，这款泵的整体结构采用同轴式布局，泵芯、驱动电机、出油阀组全部集成在圆柱形的金属壳体内，最大化压缩了部件的整体径向尺寸，能够适配绝大多数乘用车辆的油箱油泵安装开孔尺寸，不需要对油箱本体进行扩孔改装。壳体的两端采用卷边密封工艺，将内部的电机腔体与泵芯腔体完全封闭，仅保留进出油的通路与电气接插件的出线位置，密封结构可以承受10bar以上的内部油压，不会出现燃油渗漏的问题。泵体的进油端设置有初滤结构的安装位，可以直接匹配配套的燃油初滤滤网，拦截油箱内燃油中的大颗粒杂质，避免杂质进入泵芯内部造成齿轮或者叶轮的磨损，保障泵体的长期工作可靠性。

　　从安装边界来看，这款泵的整体外形为规则圆柱结构，主体圆柱段的外径控制在38mm范围内，整体轴向长度控制在110mm左右，安装时仅需要在油箱内部预留对应尺寸的圆柱空间即可，泵体的固定可以借助油箱原厂的油泵支架卡扣，也可以通过配套的橡胶减震套固定在改装油箱的泵位上，减震套可以过滤泵体工作时产生的微小振动，避免振动传递到油箱壳体产生共振噪音。出油端的接头伸出长度控制在15mm，接插件的出线方向与出油接头呈90度垂直布置，安装时可以避开油箱内的油位传感器、防浪板等周边部件，不会出现安装干涉的问题。在实际选型匹配时，需要注意这款泵的工作电压为车用12V直流供电，工作时的额定电流在5A以内，匹配原车的燃油泵供电线路即可正常驱动，不需要额外改装供电线路的线径，泵体自带的泄压阀可以在供油压力超过设定阈值时自动旁通泄压，将多余的燃油导回油箱内部，不需要在外部管路额外加装泄压阀，简化了供油管路的布置结构。

　　在建模细节处理上，这款模型还原了泵体所有的外部安装特征，包括壳体表面的滚压密封筋位、接插件的卡槽结构、出油接头的密封环槽、泵体尾部的定位凸台，所有特征的尺寸都按照实物的测绘尺寸进行1:1还原，在做油箱整体布局设计、供油系统改装匹配时，可以直接将模型导入装配环境中做干涉检查，验证安装空间是否满足要求，也可以基于这个模型设计配套的安装支架、转接接头等周边部件，不需要重新对实物进行测绘，大幅缩短结构设计的周期。模型的外形细节也还原了泵体表面的材质区分，金属壳体的哑光质感、塑封接插件的黑色磨砂质感、出油接头的机加工金属质感都做了对应呈现，在做整车底盘、油箱系统的展示装配时，也能达到足够的视觉真实度。
