紧凑型可3D打印离心式流体输送泵结构

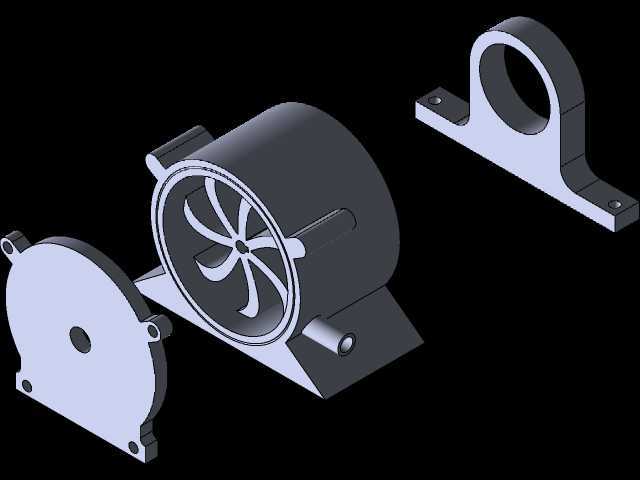

　　日常做小型流体循环项目的时候，经常会碰到安装空间局促的场景，比如桌面级水冷循环、小型实验台试剂输送、微型灌溉支路增压这类工况，常规市售的离心泵要么安装脚位尺寸偏大塞不进预留位，要么泵体进出水口方向和管路走向不匹配，硬改管路又会带来额外的流阻损失，这时候自己做适配性的结构设计反而效率更高。这套拆分式的离心泵结构，就是专门针对小空间安装场景做的优化，整体没有冗余的外凸结构，所有安装固定位都集成在泵体自身的支架上，不需要额外加装固定转接件。从结构拆分来看，整个泵分为三个核心部分：带蜗壳流道的泵主体、离心叶轮、侧端盖，还有独立的电机安装支座，拆分逻辑完全适配FDM或者光固化3D打印的工艺要求，每个单独的零件都没有大角度悬空结构，

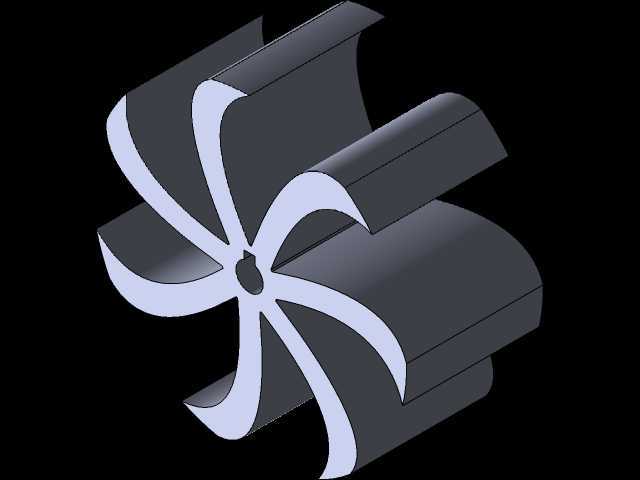

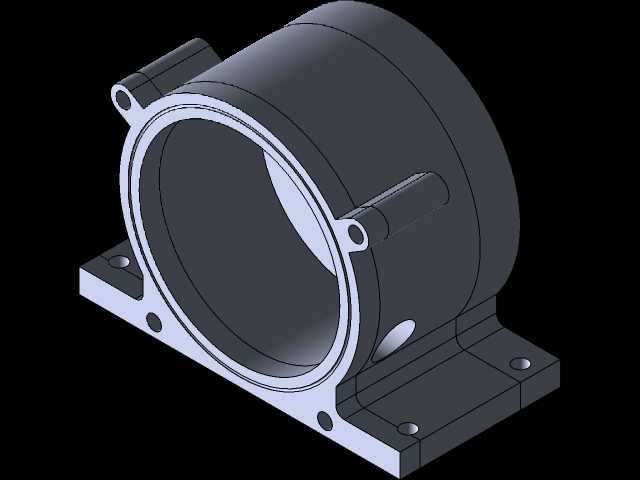

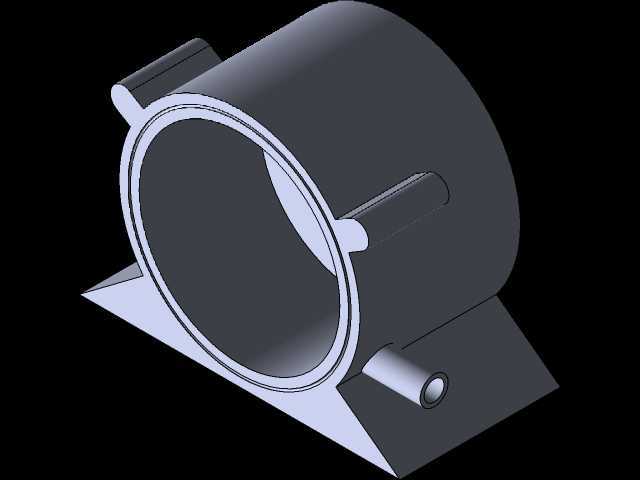

　　打印的时候不需要做大量支撑，后期拆支撑的工作量很小，也不会因为支撑残留影响流道内壁的光滑度。设计的时候特意把叶轮的叶片做了后倾式圆弧造型，不是直叶片的简易结构，这种叶片型线在低转速工况下也能获得比较平稳的流体输出，不会出现明显的压力脉动，输送低粘度流体的时候效率比直叶片结构高不少，而且叶片和泵壳内壁的间隙控制在0.2mm左右，既不会因为间隙太小出现打印后装配卡滞，也不会因为间隙过大导致回流损失过高。泵体的安装支架和蜗壳是一体化设计的，支架上预留了两个沉头安装孔，孔位的中心距是按照常用的微型直流电机安装尺寸匹配的，安装的时候可以直接把电机固定在支架上，电机轴穿过泵体后端的轴孔直接连接叶轮，轴孔位置预留了密封件的安装槽，

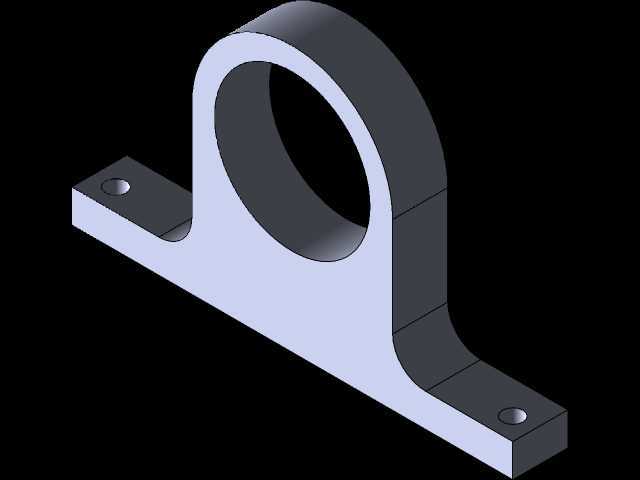

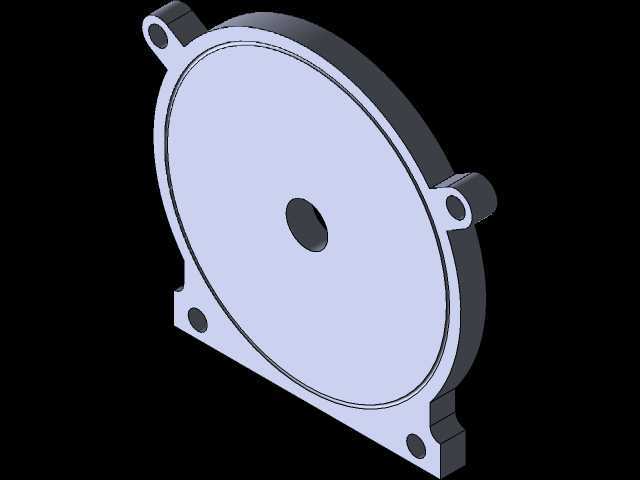

　　可以装标准的O型圈做动密封，避免输送流体的时候出现泄漏。侧端盖的作用是封闭泵体的前端面，端盖上预留了进水口的连接位，是标准的外螺纹接口，可以直接对接常用的软水管或者快插接头，泵体的切线方向预留了出水口，同样是标准管螺纹规格，不需要额外做转接头就能对接常规管路。独立的电机支座是给不同长度的电机做适配用的，如果选用的电机长度比常规款长，就可以把这个支座装在泵体支架的后端，托住电机尾部，避免电机轴因为悬臂太长出现运行抖动，影响轴承寿命。整个泵的外形尺寸控制得非常紧凑，横向总长度不到100mm，泵体最大外径不到60mm，安装的时候只需要预留出支架两个安装孔的固定空间，还有进出水口的管路操作空间就行，哪怕是在狭窄的设备夹层里也能装得下。

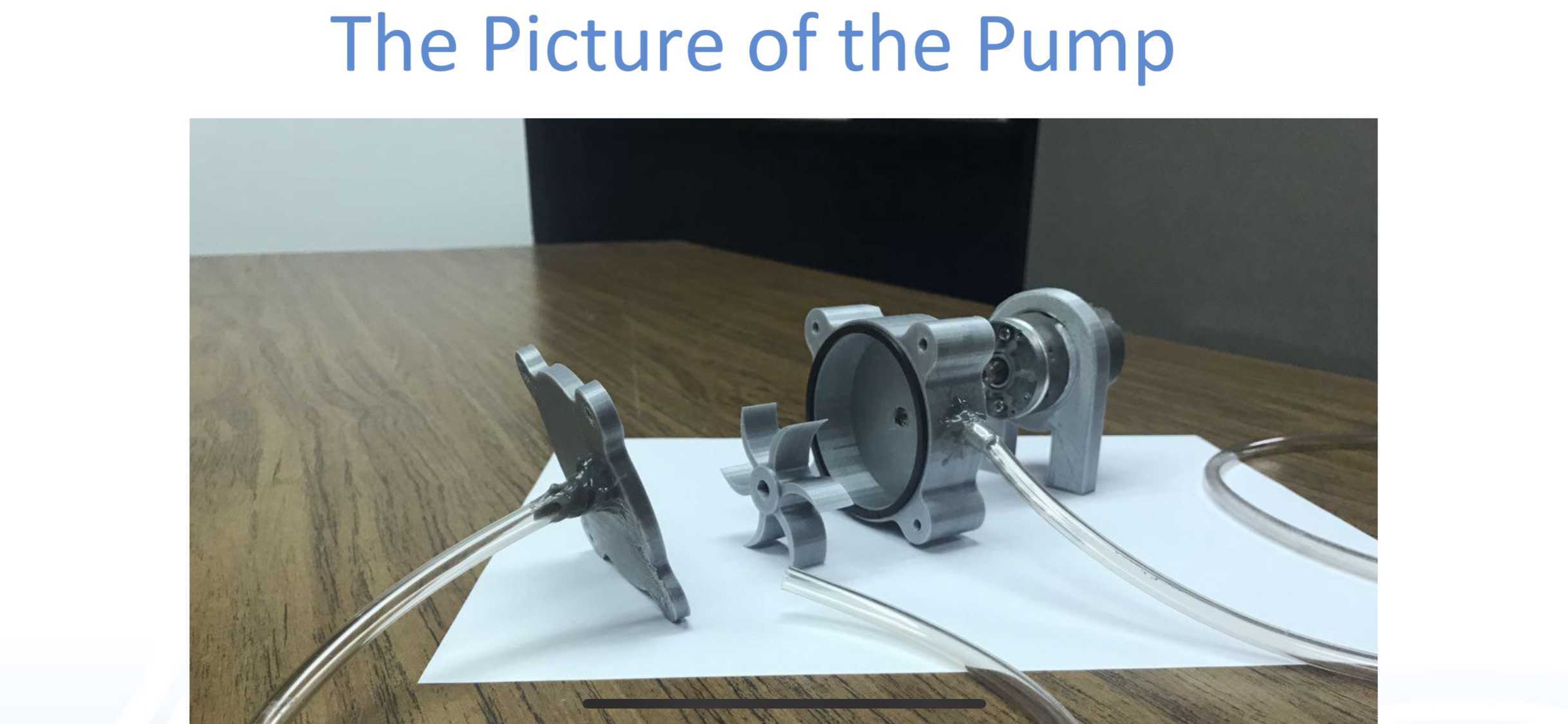

　　设计的时候特意考虑了3D打印的材料适配性，用普通PLA材料打印就能满足常温清水输送的要求，如果要输送温度稍高的流体，换成PETG或者ABS材料打印也完全没问题，所有零件的壁厚都做了2mm的均匀厚度，既不会因为壁厚太薄打印的时候出现变形，也不会因为壁厚太厚导致整体重量偏大。流道部分的内壁在建模的时候就做了顺滑过渡处理，没有直角拐点，流体在蜗壳里流动的时候不会出现明显的涡流区，能有效降低运行时候的水流噪音，放在桌面环境下使用也不会有明显的扰人声响。装配逻辑也很简单，先把密封O型圈套在电机轴上，装入泵体后端的轴孔，再把叶轮固定在电机轴端，盖上侧端盖用螺丝锁紧，最后把电机固定在支架上就完成了，整个装配过程不需要特殊工具，普通的十字螺丝刀就能搞定。平时做小型项目的时候，只要根据自己的管路走向调整进出水口的方向，或者微调安装孔的位置，就能快速适配不同的安装需求，比买现成的泵改造成本低很多，也更贴合具体的工况要求。
