带线缆密封结构的卡扣式防水接线盒

　　这款防水壳体的设计初衷，是解决户外零散电气节点的防护痛点，在户外照明布线、小型传感设备安装、户外弱电线路接驳这类场景里，经常会遇到线路接头裸露、普通接线盒密封失效导致的线路受潮短路问题，这款结构就是针对这类零散点位的防护需求开发的。从结构设计逻辑来看，整体采用上下对合的分体式壳体结构，合模面做了整圈的止口搭接结构，这种结构相比平面对接，能在合模时形成弯折的密封路径，即便不额外加装密封胶条，也能依靠结构本身的弯折阻挡减少水汽、粉尘的侵入，要是应用在高湿或者多扬尘的场景，还可以在止口槽内加装适配截面的发泡橡胶条，进一步提升防护等级，最高可以满足IP65级别的防护要求，应对日常的雨淋、泼溅、扬尘环境完全足够。

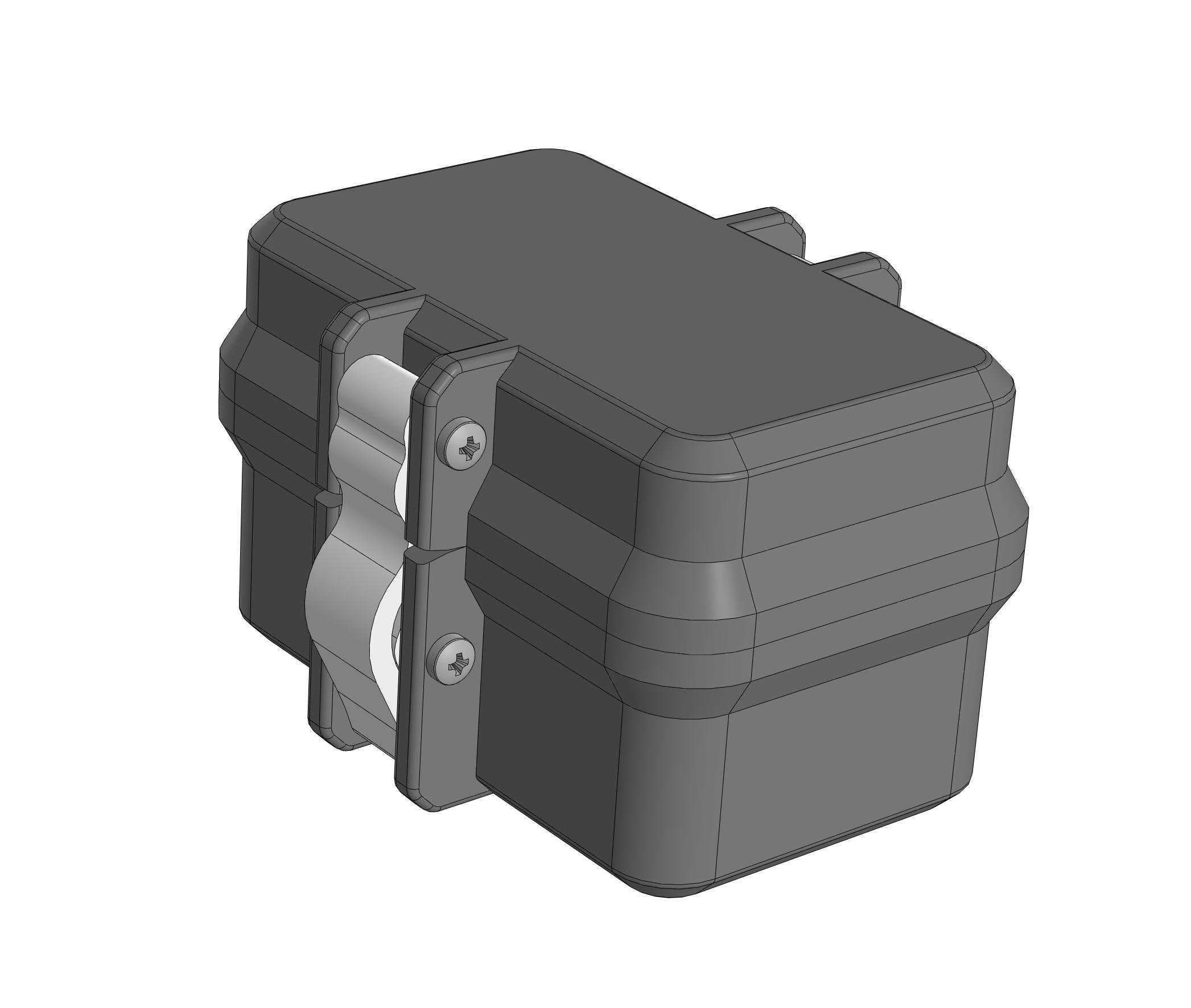

　　壳体侧面的线缆穿位采用了对夹式的密封结构，上下壳体合模时，两侧的弧形卡槽会对穿入的线缆形成周向的抱紧力，卡槽内壁可以根据线缆外径选配适配的橡胶密封垫，既可以固定线缆避免拉扯导致内部接线松脱，又能在线缆穿入位置形成可靠密封，不会给外部水汽留下侵入通道，这种侧出对夹的结构相比传统的格兰头穿线，安装时不需要提前在线缆上套入锁紧接头，现场布线时只需要把线缆放在卡槽内扣合上下壳即可，安装效率能提升不少，很适合现场零散点位的快速施工。壳体的锁紧采用侧边外露的螺丝锁紧结构，两个锁紧螺丝布置在壳体同一侧的安装耳上，安装时不需要翻转壳体就能完成锁紧操作，螺丝采用标准的十字盘头螺丝，通用工具就能完成拆装，

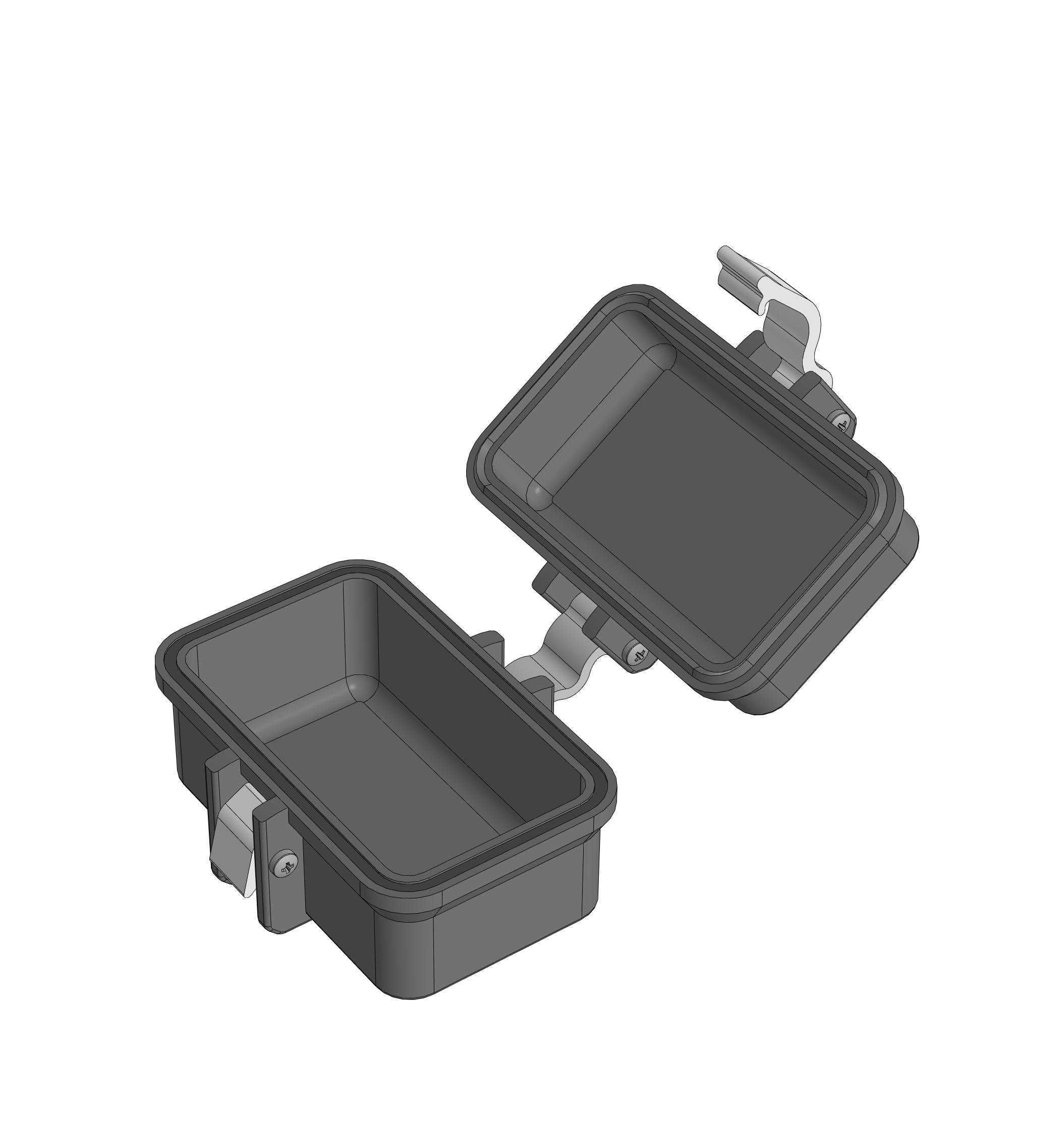

　　后期维护内部接线时只需要松开两颗螺丝就能打开壳体，不需要完全拆下螺丝，避免小零件在户外作业时遗失。壳体的边角全部做了大圆弧过渡处理，一方面是注塑生产时能减少应力集中，避免壳体成型后出现翘曲、开裂的问题，另一方面圆弧边角没有尖锐突出，在户外安装时不会划伤施工人员，也不容易因为外力磕碰导致边角破损。内部有效容纳尺寸为80x45x45毫米，这个空间足够容纳3-4组导线的对接端子，或是小型的线路板、整流模块这类小型电气元件，内部没有多余的加强筋凸起，空间利用率很高，不会因为结构筋位挤占元件安装空间，用户可以根据自身需求在内部粘贴固定绝缘胶座、端子排，或是直接放置接线模块。壳体外部没有多余的安装凸耳，整体外形规整，既可以采用抱箍固定在管线、

　　支架上，也可以通过背部粘贴双面胶、或是打胶固定在安装面上，适配多种安装场景，不管是路灯杆上的接线点位、户外监控设备的线路接驳，还是园林景观照明的线路接头防护，甚至是小型户外传感设备的外壳，这款结构都能适配。在建模细节上，所有的壁厚都保持均匀，拔模角度统一设置为1.5度，完全符合注塑成型的工艺要求，不会出现壁厚不均导致的缩痕、填充不满的问题，螺丝柱的位置做了三角加强筋连接到壳壁，既保证了螺丝锁紧时的结构强度，又不会因为螺丝柱单独突出导致壁厚不均。合模止口的配合间隙控制在0.15毫米，既保证合模时能顺畅对位，又不会因为间隙过大导致密封失效，侧面线缆卡槽的弧度做了多组尺寸适配，可以兼容外径6-12毫米的常规线缆，覆盖绝大多数弱电、低压线路的线径需求。不同于市面上常见的全螺丝锁紧的防水盒，这款结构把锁紧点集中在单侧，另一侧依靠止口的卡合定位，拆装时的操作步骤更少，而且对夹式的线缆密封不需要额外采购格兰头配件，整体的应用成本更低，很适合批量应用在户外布线项目里。
