50毫米规格PC设备轴流散热冷却结构

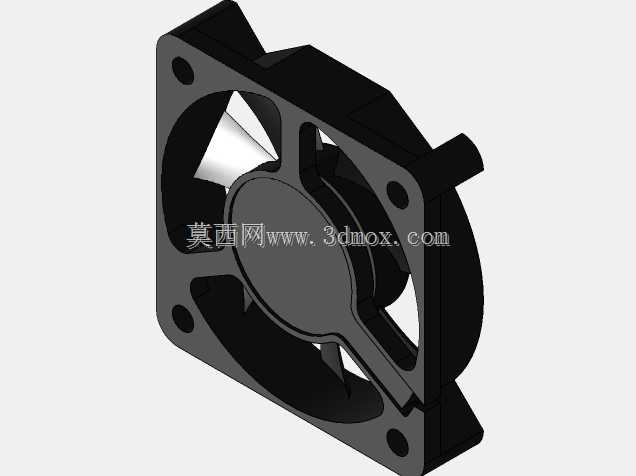

这款50mm规格的PC冷却器，是面向紧凑型电子设备风冷散热场景设计的轴流送风组件，日常多用于ITX小机箱、嵌入式工控主机、迷你PC、桌面级小型计算设备的主动散热环节，也可适配路由器、小型交换机、工业控制板卡等对安装空间有严格限制的电子设备，承担设备内部热空气置换、降低核心元器件工作温度的作用，避免芯片、电容等部件因长期积热出现性能降频、寿命衰减的问题。从结构设计逻辑来看，整体采用方形外框搭配中心轮毂的轴流风机经典布局，外框四角预留标准安装孔位，孔位间距匹配行业通用的50mm风扇安装规范，安装时可通过螺丝直接固定在机箱通风位、散热鳍片组或者设备壳体的预设安装位上，不需要额外定制转接支架，能大幅降低选型适配的时间成本。外框的边框厚度做了均衡设计，既保证整体结构强度，避免安装锁紧时出现框体变形蹭到扇叶的问题，也不会过度占用设备内部的宝贵空间，出线侧的出线槽做了圆弧过渡处理，避免装配时割伤线材绝缘层，也能对线材引出位置做一定的固定限位，减少运输、使用过程中线材被拉扯导致焊点脱落的风险。扇叶部分采用七叶大倾角曲面设计，在有限的扇叶旋转直径内，通过优化叶型曲面的弧度，兼顾送风风压与运行噪音表现，相同转速下相比传统平直叶型能带动更多空气穿过通风截面，同时减少叶尖涡流带来的气动噪音，适合对运行噪音有一定要求的桌面使用场景。中心轮毂位置集成了驱动电机的安装腔体，轮毂与外框之间通过三根对称分布的支撑筋连接，支撑筋的位置做了偏移设计，避开扇叶旋转时的气流切割正位，进一步降低运行过程中的共振与风噪。整个组件的外形边界严格控制在50mm见方的尺寸范围内，厚度适配常规薄型风扇的安装尺寸，安装后不会与机箱内的内存、硬盘、主板散热马甲等部件产生空间干涉，选型时只要确认安装位的开孔尺寸、供电参数匹配，就可以直接替换同规格的老旧散热风扇，不需要对原有设备结构做任何修改。在实际工程选型中，这类小尺寸轴流冷却组件的核心考量点除了安装尺寸匹配度，还要关注扇叶的动平衡精度，这款结构的扇叶与外框的间隙控制均匀，旋转时不会出现偏心抖动的问题，长期运行的稳定性更有保障，适合作为紧凑型电子设备的标配风冷部件，也可用于小型3D打印机、迷你NAS等设备的辅助散热改造。
