带3D打印外壳的香橙派R1+LTS开发板

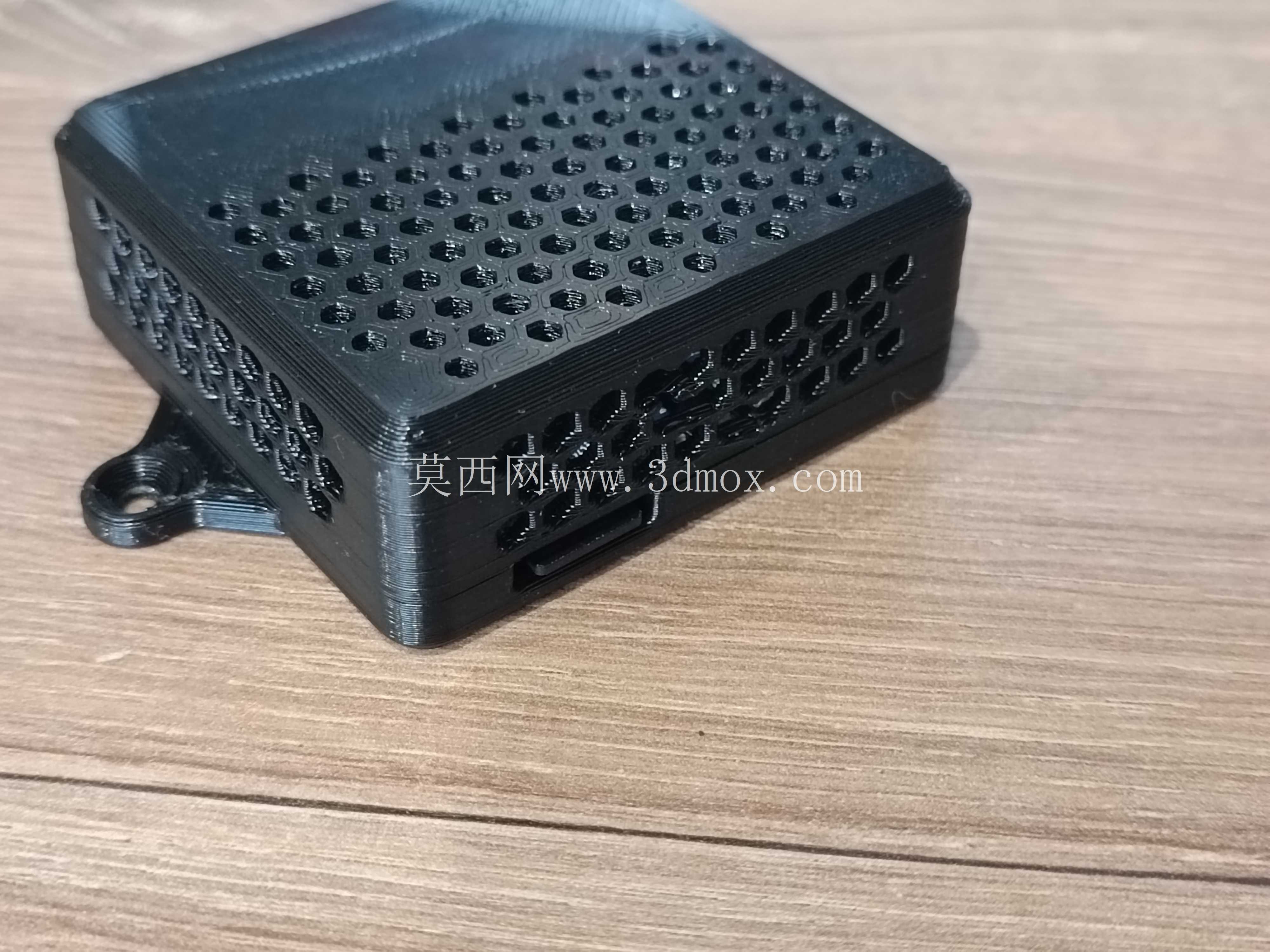

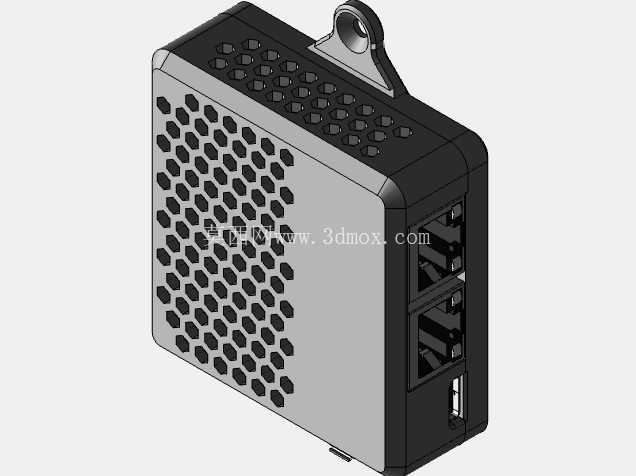

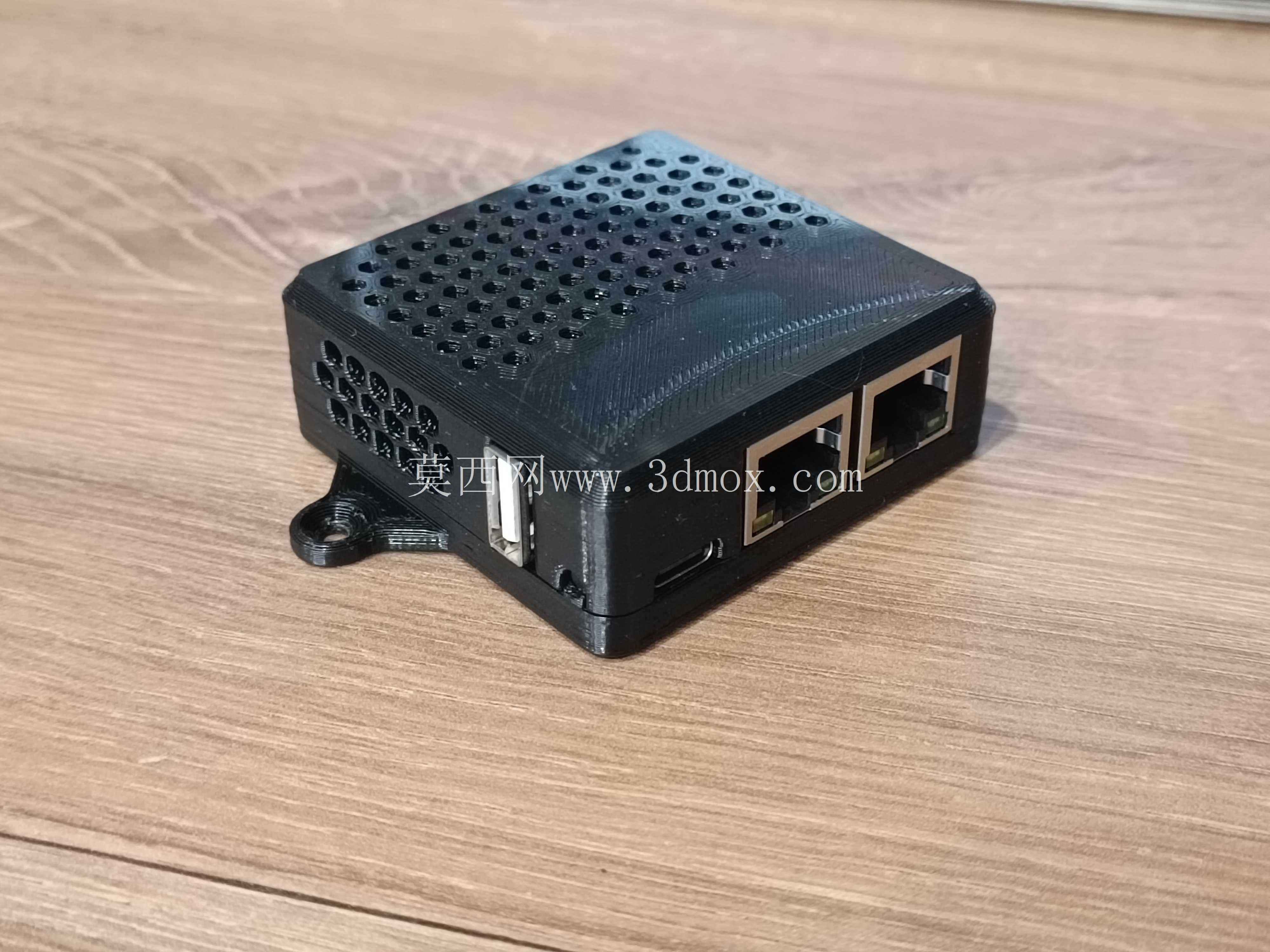

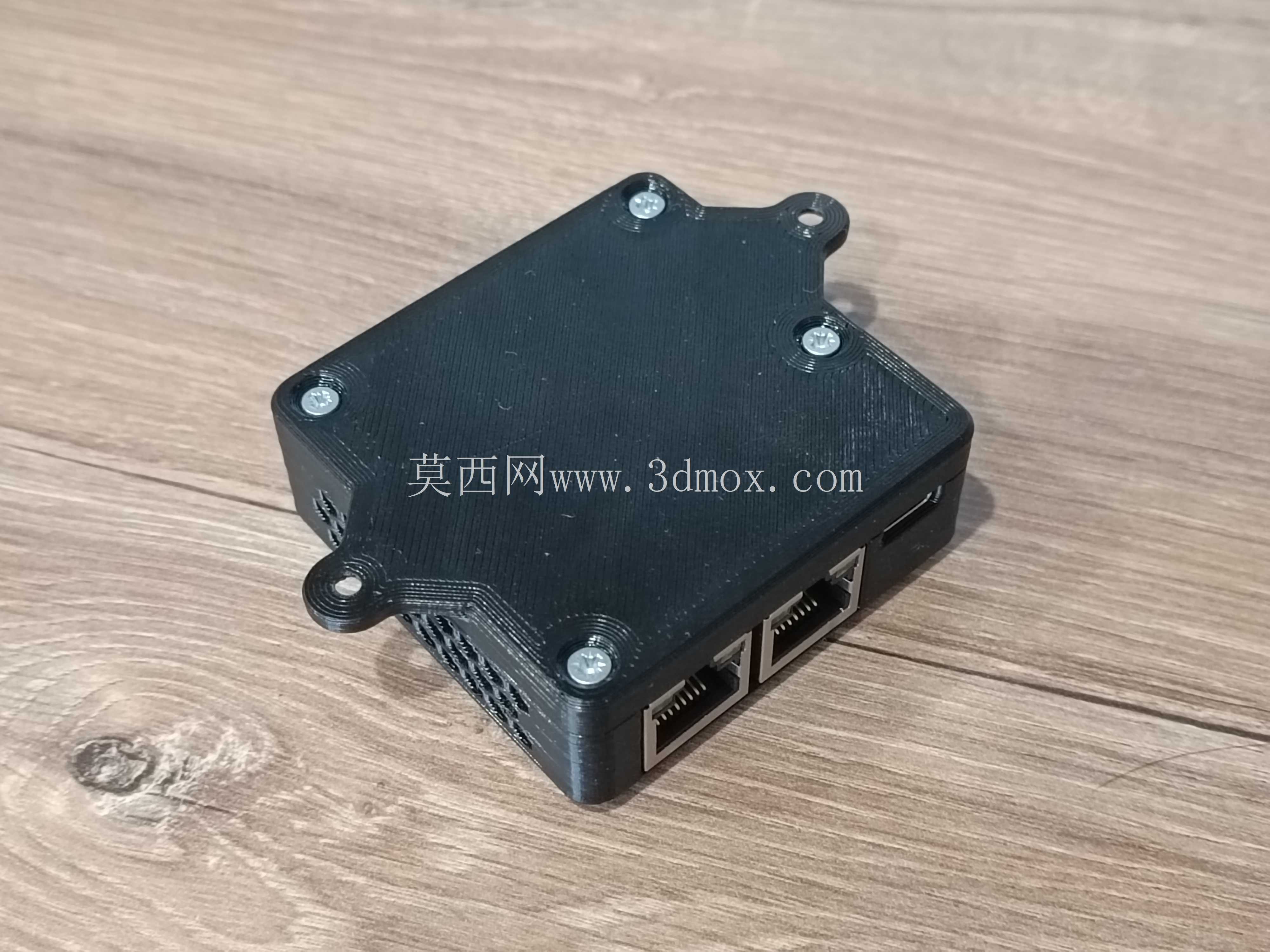

　　在嵌入式边缘计算、小型网络节点部署场景中，单板计算机的防护与安装适配一直是现场落地的细节痛点，这款适配OrangePi R1+LTS的3D打印外壳，正是针对这类场景做的结构适配设计。日常在做小型网关、边缘数据采集节点、轻量网络路由设备部署时，裸板直接安装容易受现场粉尘、意外磕碰影响，接线端也容易受外力拉扯出现松脱，定制化的外壳可以在不影响原有接口功能的前提下，给核心板提供可靠的物理防护。从结构设计来看，外壳采用上下扣合的分体式结构，四个角位预留了沉头螺丝安装位，装配时螺丝直接贯穿上下壳体锁紧，不会对内部的开发板造成挤压应力，同时壳体对应开发板的网口、USB接口、存储卡槽位置都做了精准的开口避让，所有外接接口都能完全露出，不需要额外转接就可以正常插拔线材。壳体侧面预留了阵列式通风槽，对应开发板主控芯片、内存颗粒的发热区域，在封闭防护的同时保证空气对流，避免长时间高负载运行时热量堆积影响设备稳定性。安装边界上，壳体其中两个角位延伸出带安装孔的固定耳，安装孔的孔径适配常规的M3自攻螺丝或者机柜铜柱，可以直接固定在弱电箱内壁、小型设备舱的安装板上，不需要额外做安装支架，整体外形尺寸完全贴合开发板的板型轮廓，没有多余的外凸结构，在紧凑的安装空间内也能顺利布置。设计过程中重点考量了3D打印工艺的成型特性，所有壳体壁厚控制在2mm，既保证打印后的结构强度，又不会因为壁厚过大增加打印耗时与材料消耗，所有转角位置都做了R1.5的圆角过渡，避免FDM打印过程中出现翘边，同时也能消除安装时的锐边割手问题。壳体内部对应开发板的固定孔位做了定位柱，装配时开发板可以直接卡在定位柱上，不需要额外打胶或者额外固定件，拆装维护时只需要拧开四个角的锁紧螺丝，就能分开上下壳体，直接对开发板进行调试、存储卡更换等操作，维护效率很高。在实际的场景适配中，这类带防护外壳的单板计算机，可以直接用于小型办公场所的软路由部署、工业现场的边缘数据采集终端、智能设备的本地控制节点，外壳的防护等级可以满足常规室内无强淋水、无强腐蚀环境的使用需求，固定耳的设计也支持壁挂、机柜内固定、设备内部嵌装等多种安装方式。接口避让位置的尺寸公差控制在0.2mm以内，既不会因为开口过小挡住接口导致线材插不进去，也不会因为开口过大留下缝隙让粉尘容易进入壳体内部，通风槽的宽度控制在3mm，既保证通风面积，也能阻挡较大的杂物、虫类进入壳体内部接触电路板。壳体表面没有做多余的装饰结构，完全以功能实现为核心，所有结构特征都服务于安装、防护、散热、接口适配这几个核心需求，对于需要快速部署小型嵌入式节点的开发者来说，这种适配精准的打印外壳可以省去自行测量建模、反复调整尺寸的时间，直接打印装配就能投入使用。
