适配自拍杆的蓝牙遥控夹持固定支架结构

　　日常户外拍摄、vlog记录场景中，不少用户会选用第三方自拍杆搭配独立蓝牙遥控器使用，这类组合常遇到遥控器无处安放、拍摄时容易滑落丢失的问题，这款夹持支架正是针对该使用痛点设计的配套固定结构。从实际使用场景出发，该支架需要同时满足两个核心安装边界要求：一侧要能稳固套在对应规格的自拍杆杆体上，另一侧要能牢靠卡住小米蓝牙遥控器，同时还要兼顾3D打印的工艺可行性，不需要额外的金属嵌件或者紧固件，仅靠胶水粘接两部分结构就能完成组装，降低普通用户自行制作的门槛。

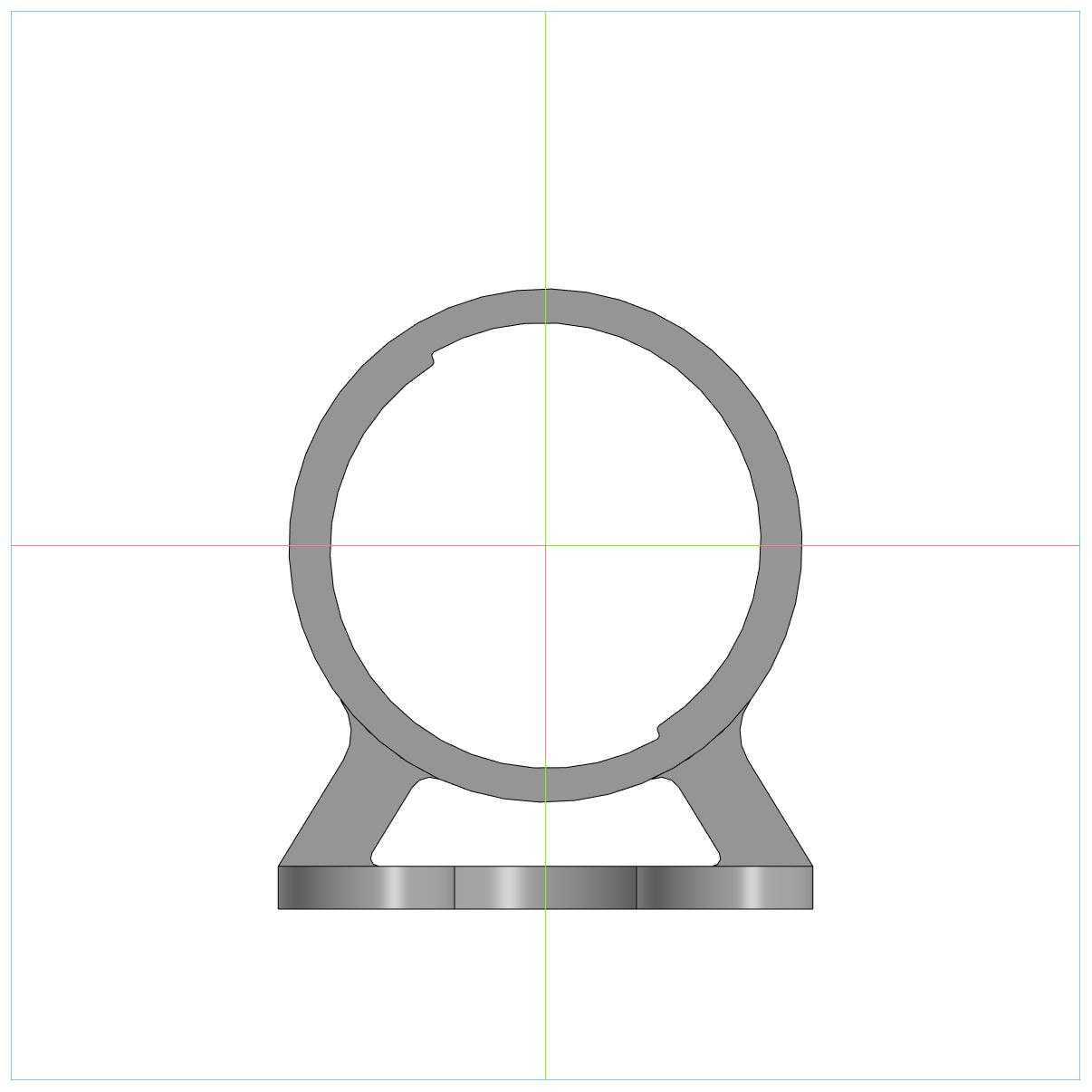

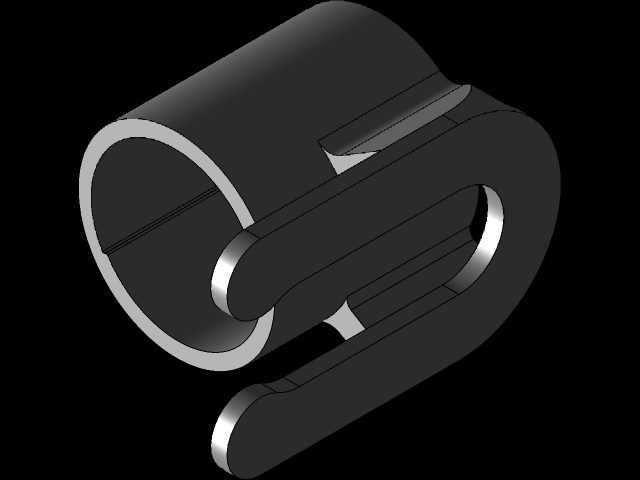

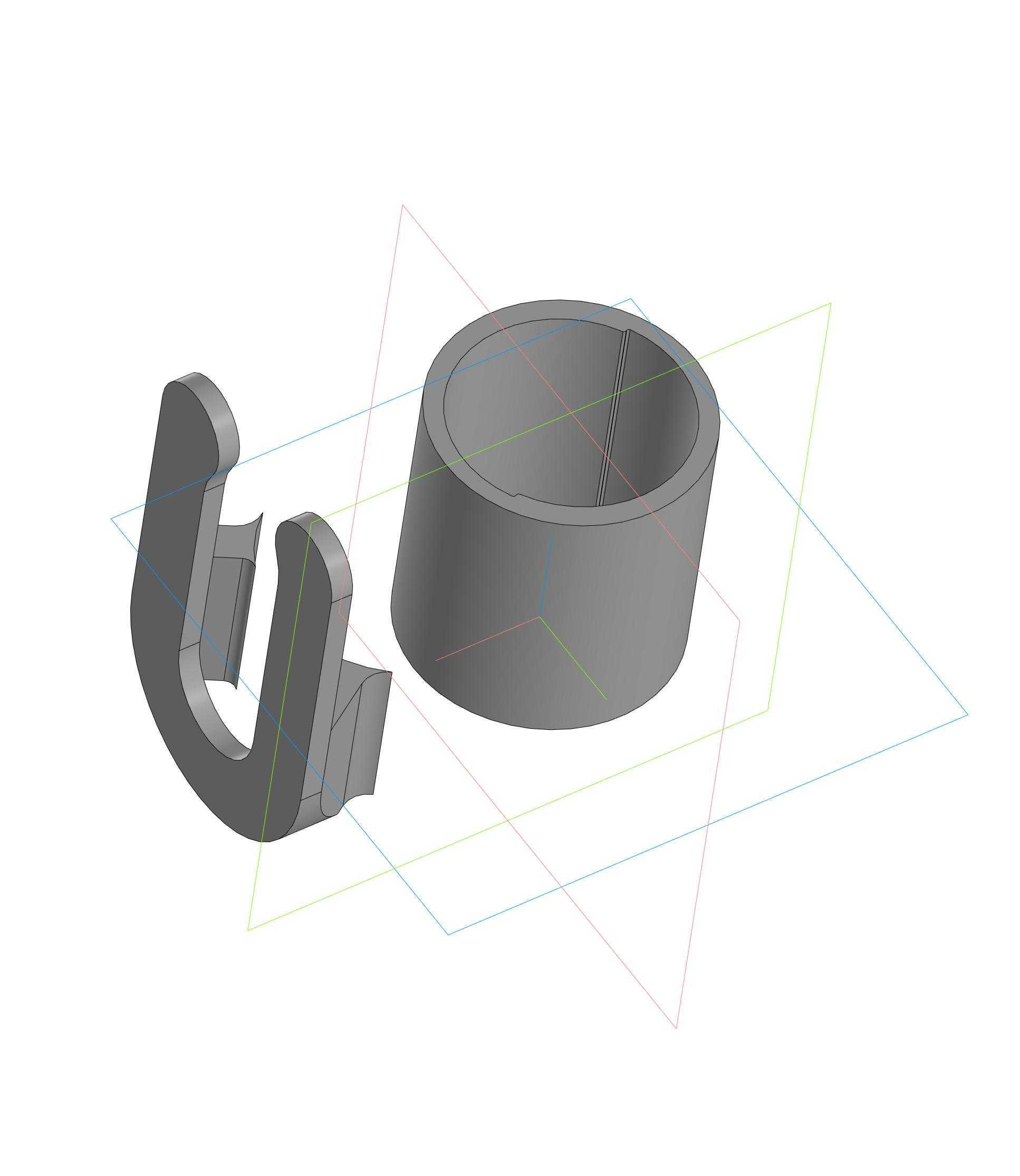

　　结构设计上，支架整体拆分为两个独立构件，分别对应杆体夹持与遥控器固定功能。套合自拍杆的部分采用开口C型环结构，环体内径匹配对应自拍杆的杆体外径，开口处预留了微小的弹性变形量，既可以保证套入时能顺利通过杆体表面的微小凸起，又能在套入到位后依靠结构自身的抱紧力贴合杆壁，避免使用过程中出现轴向滑动或者周向转动。C型环的壁厚经过反复调整，过薄会导致抱紧力不足，支架容易在杆体上移位，过厚则会增加3D打印的耗材用量，同时让C型环的弹性变形能力下降，安装时需要施加更大的外力，甚至可能出现安装过程中结构脆裂的问题。

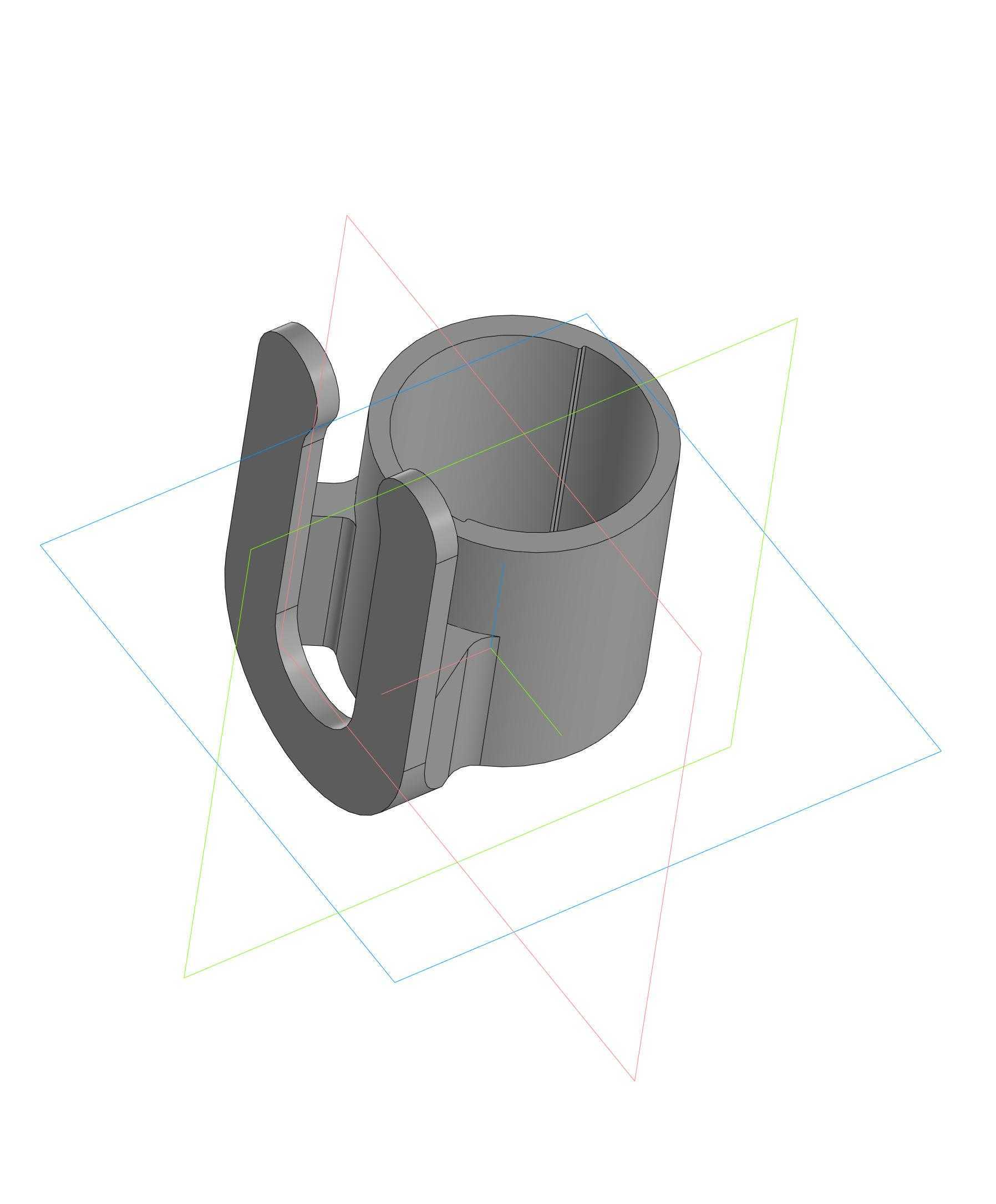

　　与C型环相连的遥控器夹持部分采用双侧夹臂的开口式结构，夹臂的内轮廓完全匹配小米蓝牙遥控器的外形曲面，夹臂末端做了小幅度的内扣设计，当遥控器推入夹持位后，内扣结构可以卡在遥控器的侧边凹槽位置，防止遥控器在拍摄过程中从支架中脱出。考虑到3D打印的层间结合强度特性，夹臂与C型环的连接位置做了大圆角过渡，避免应力集中导致连接处断裂，两个分体构件的拼接面设计了定位止口，涂胶粘接时可以快速对齐，不需要额外的夹具固定就能保证拼接位置的同轴度与贴合度，粘接完成后拼接缝平整，不会出现错位导致的装配干涉。

　　从安装使用的流程来看，用户只需要先将C型环部分对准自拍杆的指定安装位置，顺着杆体推到日常握持时手指容易触碰的位置，再将蓝牙遥控器顺着夹臂的开口方向推入夹持位，就能完成整套组件的装配。日常使用时，手指不需要离开自拍杆握把就能直接按到遥控器的按键，调整拍摄角度、切换拍摄模式都很顺手，不需要额外腾出一只手单独握持遥控器，也避免了遥控器随手放置导致遗失的问题。针对3D打印的工艺特点，整个结构没有设计大跨度的悬空结构，打印时不需要添加大量支撑，打印完成后去除支撑的工作量很小，两个分体构件都可以采用平放的方式打印，层纹方向与受力方向匹配，能最大化发挥3D打印件的结构强度，即使用户采用普通的PLA耗材打印，也能满足日常使用的强度要求，不会出现正常使用下夹臂断裂、环体开裂的问题。

　　在细节处理上，夹臂与遥控器接触的内表面没有做多余的防滑纹路，一方面是因为3D打印本身的层纹已经能提供足够的摩擦力，另一方面光滑的内曲面不会刮花遥控器的表面外壳，长期拆装也不会在遥控器表面留下明显的划痕。C型环的内表面同样做了光滑处理，避免刮花自拍杆的杆体表面涂层。整个支架的外轮廓全部做了圆角倒钝处理，没有尖锐的棱角，握持自拍杆的时候不会硌手，放在包里携带的时候也不会刮伤包内的其他物品。结构的整体尺寸控制得非常紧凑，安装在自拍杆上之后不会额外增加太多的体积与重量，自拍杆收拢之后也不会因为支架的存在导致无法放入原来的收纳袋中，兼顾了实用性与便携性。
