SSP-33挤压铝型材截面结构设计

项目分类:铝型材 发布时间:2021-12-19 ID:463979
  • SSP-33挤压铝型材截面结构设计
  • SSP-33挤压铝型材截面结构设计
  • SSP-33挤压铝型材截面结构设计

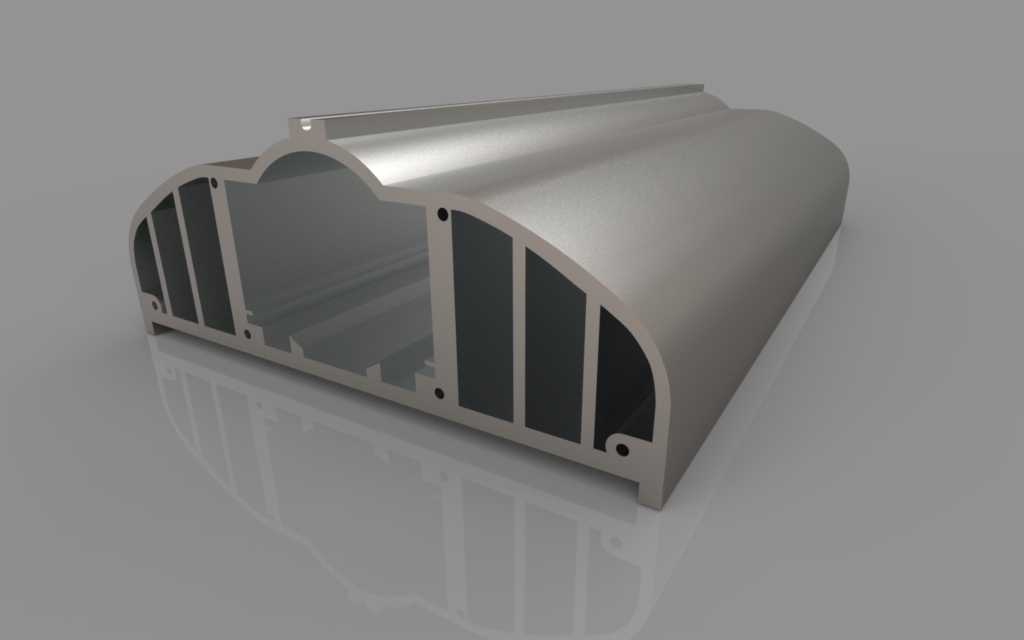

  做设备框架选型这么多年,碰到过不少需要定制异形挤压铝型材的场景,SSP-33这款型材的截面设计,刚好适配一类带圆弧包覆需求的设备外罩安装场景。先从实际应用场景说,这类带双侧圆弧过渡、顶部带小凸台安装位的型材,大多用在自动化检测设备的侧边防护梁、线性模组的外侧包覆罩、或者洁净输送线的侧边挡边构件上,不像常规的欧标、国标方铝型材是直角结构,它的外轮廓做了大半径圆弧过渡,安装后不会有尖锐的直角棱边,在人员需要频繁靠近操作的工位上,能避免磕碰划伤,也能减少积灰死角,适配洁净车间的卫生要求。

  从功能特性来看,这款型材的内部做了多道纵向加强筋,把整个型材的内空腔分隔成了多个独立腔室,这种设计不是随便加的,一方面是挤压成型时能保证截面各部位的金属流速均匀,避免壁厚差过大导致的型材扭曲变形,另一方面,多腔结构能大幅提升型材的抗弯截面模量,同样米重的情况下,比单腔圆弧型材的抗侧向载荷能力高30%左右,做1.2米跨度的悬臂防护梁时,不需要额外加钢衬就能满足挠度要求。型材的侧壁上预留了多个沉头安装孔位的凸台,这些凸台的位置是和常规的M4、M5自攻螺丝安装尺寸匹配的,不需要后续在型材上攻牙,直接用自攻螺丝就能固定亚克力防护板、钣金封板或者传感器安装支架,省了二次加工的工序。顶部的小凸台是做了卡槽结构的,能直接嵌入密封条或者嵌条,用来和设备的顶部盖板做密封衔接,不需要额外加装密封压条。

  说回设计思路,这款型材的截面壁厚是均匀控制在2mm左右的,所有的内角都做了R0.5的工艺圆角,这是挤压模具的工艺要求,避免尖角位置出现金属填充不满、或者模具应力集中开裂的问题。外侧的两个圆弧半径是对称设计的,这样挤压出料的时候不会因为两侧壁厚不均出现侧弯,校直的时候也更容易保证直线度。内部的加强筋位置是经过受力排布的,靠近安装固定面的位置筋位更密,远离固定面的圆弧侧筋位适当减少,既保证了强度,又控制了整体米重,不会造成材料浪费。型材两端的截面是完全对称的吗?不对,仔细看的话,底部的两个安装孔位凸台是偏置的,这是为了适配T型螺栓的安装间隙,把型材固定在铝型材框架的槽内时,偏置的凸台能避开T型螺栓的头部,不会出现安装干涉。

  再讲安装边界的尺寸逻辑,这款型材的整体截面宽度是33mm,和命名里的SSP-33对应,整体高度和宽度接近1:1的比例,安装时占用的侧向空间很小,适合用在设备内部空间紧凑的位置。底部的安装基准面是平面度控制在0.1mm以内的,贴装在框架型材表面时能保证贴合紧密,不会出现缝隙。外侧圆弧的最高点到底部安装面的距离是经过计算的,刚好能覆盖常规40系列铝型材的侧边槽位,安装后能把框架的槽位和螺栓头完全遮住,外观更整洁。需要注意的是,这款型材因为是异形截面,切割的时候要采用专用的铝型材切割机,保证切口的垂直度,不然拼接的时候转角位置会出现缝隙,安装封板的时候也会出现贴合不严的问题。如果需要在型材上做横向的孔位加工,要避开内部的加强筋位置,提前对照截面图找准空腔位置,避免钻头打到筋位导致孔位偏移或者崩刀。另外,这款型材的表面处理一般是做阳极氧化,氧化膜厚度控制在10μm以上,既能防腐蚀,也能提升表面的耐磨度,在有少量切削液飞溅的机加工设备旁使用,也不会轻易出现表面氧化发黑的问题。

  实际选型的时候,要注意这款型材的承载方向,它的主受力方向是垂直于底部安装面的,侧向受力的话因为圆弧侧的壁厚相对薄一点,不适合做主要的承重梁,更适合做防护、包覆、导向类的辅助构件。如果需要做更长跨度的安装,要每隔600mm加一个支撑固定点,避免长时间使用后出现型材下弯变形。和其他型材拼接的时候,配套的角件要做适配的圆弧避让,不然角件会和外侧的圆弧面干涉,没法贴紧安装面,这点在做三维装配的时候一定要提前做干涉检查,很多新手设计的时候容易忽略异形截面的轮廓,直接用常规直角角件装配,到实际安装的时候才发现装不上,耽误装配进度。
