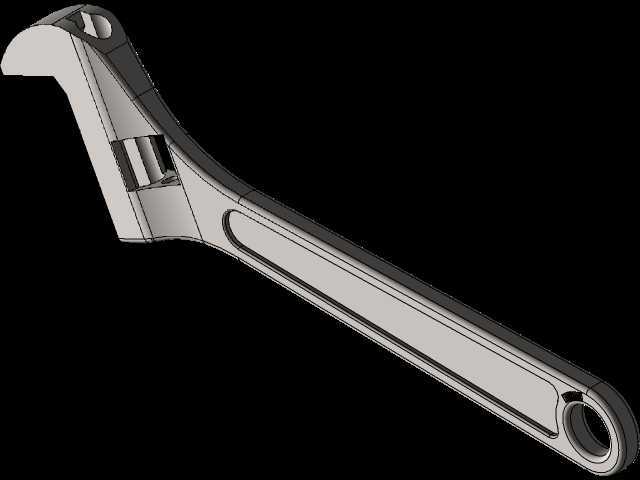

可调式活动扳手结构三维设计

　　日常设备运维、机械装配、管线检修场景里，活动扳手是出镜率最高的手动紧固工具之一，不同于固定开口的呆扳手，这款可调式扳手柄的结构设计，核心是覆盖一定尺寸区间的外六角、方头紧固件拆装需求，不用频繁更换对应规格的扳手，能有效减少随身工具携带量，适配现场复杂多变的作业工况。从结构设计逻辑来看，这款扳手的整体采用一体化锻压成型的手柄基体设计，扳头区域集成了固定钳口、活动钳口、蜗轮调节机构三个核心功能模块，固定钳口与手柄基体为一体式结构，活动钳口嵌装在扳头的导向滑槽内，通过蜗轮与活动钳口背部的齿条啮合，转动蜗轮即可驱动活动钳口沿滑槽平移，实现开口尺寸的无级调节，能适配不同规格的紧固件夹持需求。手柄部分采用了符合人体工学的长条形流线型轮廓，

　　表面设置的内凹防滑筋条，既可以提升握持时的摩擦力，避免沾附油污时施力打滑，也能在不显著增加整体重量的前提下提升手柄的结构抗弯强度，应对大扭矩紧固作业时的受力载荷。扳头与手柄衔接的位置做了圆弧过渡的加强结构，避免应力集中导致的扳头断裂问题，手柄尾部设计的挂孔，既方便工具悬挂收纳，也可以在需要时穿入加力杆延长力臂，应对锈蚀紧固件的大扭矩拆卸需求。从实际使用的功能特性来看，这款扳手的开口调节范围覆盖了常规民用维修、工业装配场景下的多数小到中等规格紧固件，活动钳口与固定钳口的咬合面做了细密的齿纹处理，夹持紧固件时能增大接触摩擦力，避免施力过程中出现打滑脱开的问题，损伤紧固件棱角或是造成作业人员磕碰受伤。

　　设计过程中对整体的受力分布做了针对性优化，扳头区域的壁厚根据受力仿真结果做了差异化分配，蜗轮安装位的支撑结构做了加厚处理，承受调节扭矩与夹持反作用力时不会出现结构变形，保证调节机构的长期顺畅运作。外形尺寸方面，这款扳手属于常规中号规格，整体长度适配单手握持施力的作业范围，手柄的截面轮廓做了圆弧收边处理，长时间握持施力不会硌手，扳头的整体厚度控制合理，能伸入部分狭窄的设备安装间隙内完成紧固件拆装，不会因为扳头过厚无法对位紧固件。安装边界层面，这款工具本身为独立手动工具，不需要额外配套安装结构，日常收纳时可通过尾部挂孔悬挂在工具架上，也可直接放入工具包内携带，调节蜗轮的转动阻尼设计适中，既不会因为阻尼过小导致开口尺寸自行滑动，

　　也不会因为阻尼过大造成单手调节困难，作业时单手握持手柄即可用拇指拨动蜗轮完成开口尺寸调整，不用双手配合操作，提升高空作业或是狭小空间作业时的操作便利性。钳口的开合导向间隙经过合理设计，活动钳口平移过程中不会出现明显的晃动，夹持紧固件时钳口两个面保持平行，不会因为间隙过大导致夹持偏斜，磨圆紧固件的棱角。整体结构没有多余的复杂零部件，长期使用后如果出现钳口磨损或是蜗轮卡滞，也可以快速拆解更换易损部件，延长工具的整体使用寿命，适配汽修、家装、机电运维、生产线装配等多个场景的日常紧固作业需求。
