腰型带内隔腔体下接接口壳体结构

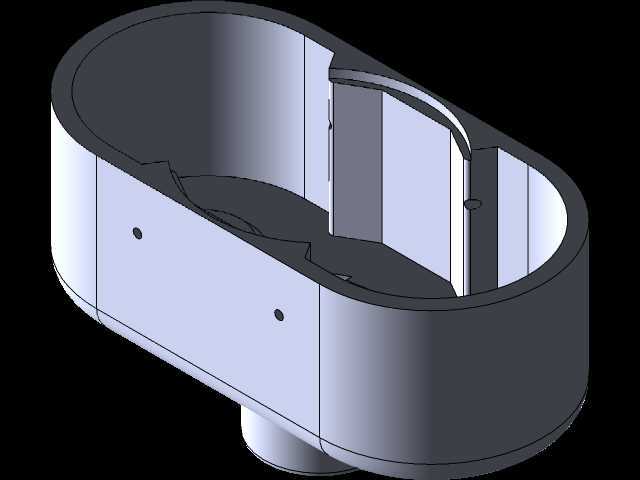

　　这类腰型截面的带内隔腔体壳体，在小型流体分配、气路集成、小型储液分路的设备场景中应用十分广泛，常见于桌面级小型实验设备、便携式气动控制单元、小型净水模组的分路腔体部分，区别于常规圆形或方形腔体，腰型截面能够在有限的安装空间内兼顾两个独立流道的布置需求，同时避免方形腔体的应力集中问题，也比圆形腔体更节省横向安装空间，适配狭长布局的设备内部安装位。从结构设计来看，壳体主体采用等壁厚设计，侧壁厚度均匀，既能够满足常规低压工况下的结构强度要求，也适配注塑或者铝合金压铸的成型工艺，不会出现壁厚不均导致的缩痕、填充不满等成型缺陷。腔体内部设置的竖向分隔筋，将整个内部分割为两个独立的腔室，分隔筋与壳体侧壁一体成型，衔接处做了小圆弧过渡，

　　避免直角位置的应力集中，同时也能提升分隔位置的密封可靠性，防止两个腔室之间出现串流问题，分隔筋的高度与腔体内部有效深度一致，顶部预留的密封面可以配合密封垫或者端盖实现两个腔室的独立密封。壳体侧壁上设置的两个小孔为安装定位孔，孔位做了沉台设计，装配时可以将螺丝头完全埋入沉台内，不会突出壳体外壁，避免与周边其他零部件产生干涉，孔位的位置经过排布，距离腔体上下边缘的距离满足螺丝锁附的最小边距要求，不会出现锁附时侧壁开裂的问题。壳体底部伸出的圆柱形接口为流体进出的连接位，接口的外径尺寸适配常规的快插接头或者软管套接尺寸，接口根部做了加厚的过渡圆角，能够提升接口与主体连接位置的结构强度，避免外接管路拉扯时出现接口断裂的问题，

　　接口的内孔与其中一个腔室直接连通，另一个腔室的进出接口可以根据实际使用需求布置在端盖位置，或者在壳体另一侧加工对应接口，灵活适配不同的管路走向需求。从安装边界来看，整个壳体的最大外轮廓为腰型，长轴与短轴的尺寸比例控制在2:1左右，能够适配设备内部狭长的安装空间，安装时既可以通过侧壁的两个螺丝孔直接固定在设备安装板上，也可以通过底部的圆柱接口做插接式固定，两种安装方式都不需要额外设计复杂的固定支架，能够减少整机的零件数量，降低装配复杂度。设计这类壳体的时候，首先要明确内部两个腔室的容积需求，根据需要的容积反推腔体的内部深度与腰型截面的尺寸，同时要核算工作压力下的侧壁变形量，确保壁厚满足刚度要求，

　　不会在工作压力下出现过大变形导致密封失效；其次要考虑成型工艺的拔模角度，所有侧壁、分隔筋、接口位置都要预留合理的拔模斜度，方便成型后脱模，避免出现拉伤问题；另外密封面的平面度需要控制在合理范围内，表面粗糙度也要满足密封要求，防止配合端盖后出现泄漏。在实际应用中，这类壳体如果用于气路控制场景，通常会在两个腔室内分别布置不同的气路控制元件，比如节流阀、压力检测元件，通过内部分隔实现两个独立气路的集成，减少外部管路的连接点，降低漏气风险；如果用于小型流体分配场景，两个腔室可以分别走不同的介质，或者作为进液与出液的独立腔室，配合内部的滤芯实现简单的过滤功能，适用场景十分灵活。结构上没有多余的复杂特征，所有的加强、定位、连接功能都集成在主体结构上，没有额外的拼接零件，整体的加工或者成型成本都比较低，适合批量生产应用。
