入耳式有线耳机结构爆炸展示三维数模

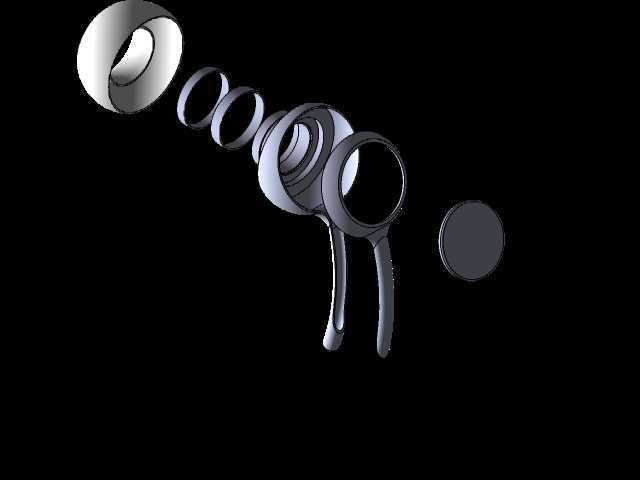

　　本次拆解展示的入耳式有线耳机结构，核心围绕日常通勤、办公通话、移动音频播放场景的使用需求做结构适配，区别于头戴式耳机的大尺寸包覆设计，入耳式结构需要在极小的空间内完成声学腔体、走线通道、佩戴支撑结构的整合，同时兼顾耳道贴合的舒适度与长时间佩戴的稳定性。从爆炸视图的拆分逻辑来看，整套结构从前到后依次排布了入耳硅胶套卡位、前腔导音孔、动圈发声单元固定位、后腔泄压槽、线材出线防弯折结构、尾柄装饰盖几个核心模块，每个部件的配合公差都控制在0.05mm以内，避免组装后出现腔体漏音、单元偏移的问题。前腔的导音管做了阶梯式变径设计，靠近耳道的一端内径收窄1.2mm，既可以集中高频声波的传导路径，减少声音在耳道内的漫反射损耗，

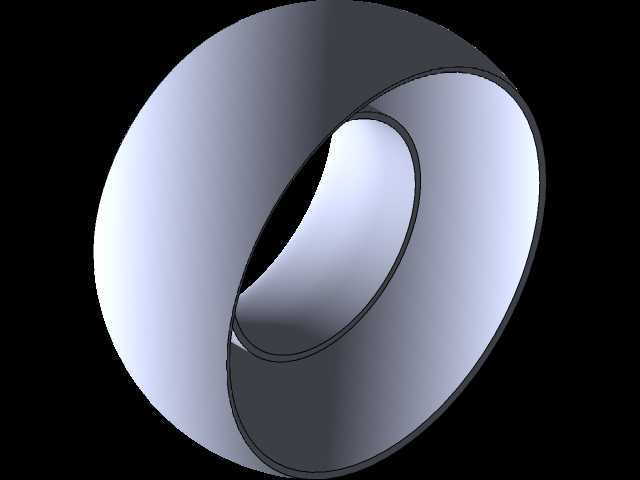

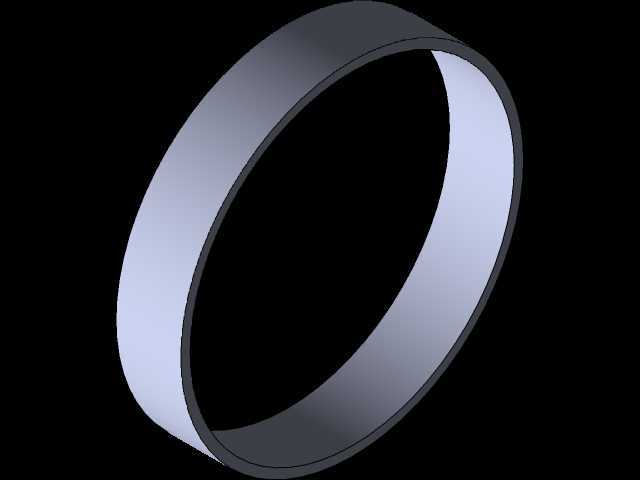

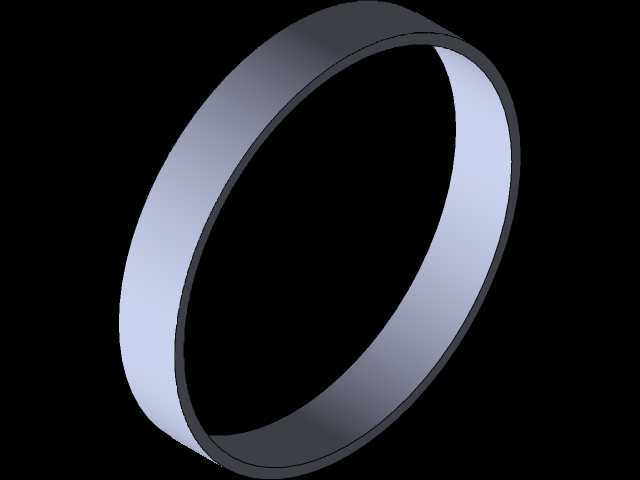

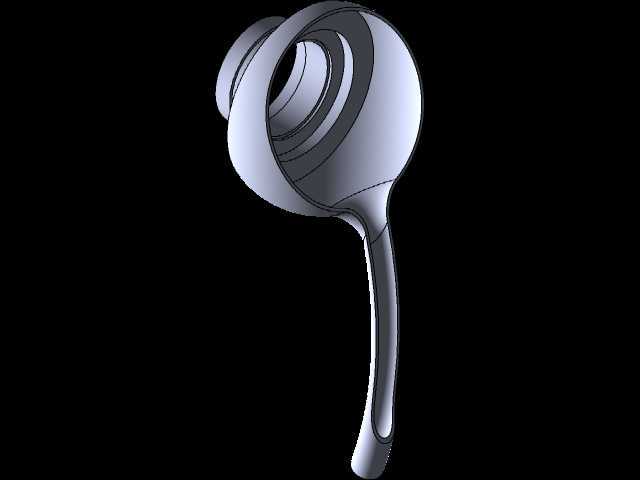

　　也能适配不同尺寸的硅胶耳套，耳套卡位处做了一圈0.3mm高的环形凸棱，安装硅胶套后可以形成过盈配合，避免日常使用中耳套脱落遗落。发声单元的固定位做了环形密封槽，组装时需要配套泡棉密封圈压合，隔绝前后腔的气流串扰，保证低频下潜的力度不会因为漏气出现散、空的问题，后腔的泄压槽并非直通结构，而是做了迷宫式弯折路径，既可以平衡腔体内外的气压差，缓解长时间佩戴的耳道胀痛感，也能避免外部灰尘直接通过泄压孔进入腔体粘附在振膜上，影响发声精度。尾柄部分的结构做了弧度收窄处理，整体贴合耳甲腔的自然轮廓，佩戴时尾柄不会向外突出剐蹭衣领或者口罩挂绳，出线位置做了15mm长的软胶应力释放结构，线材弯折角度在±60度范围内反复弯折不会出现铜芯断裂的问题，

　　相比普通无应力释放的耳机结构，弯折寿命可以提升3倍以上。从安装边界来看，整套耳机组装完成后的最大外径不超过14mm，尾柄长度控制在22mm，重量控制在4.2g每侧，佩戴时不会对耳道产生过度的压迫感，适合连续4小时以上的长时间佩戴使用。结构设计过程中特意规避了尖锐棱角，所有与人体接触的边缘都做了R0.5以上的圆角处理，避免佩戴时刮蹭耳道皮肤。内部走线的通道做了限位卡槽，线材组装后不会在腔体内晃动产生听诊器效应，同时线材与单元焊盘的位置预留了2mm的余量，避免拉扯线材时直接扯断焊点。前腔的出声孔处做了一体式的防尘网卡位，不需要额外粘贴防尘网，通过结构卡位固定金属防尘网，既可以阻挡耳垢进入腔体，也减少了组装工序中的粘贴步骤，

　　提升生产组装的效率。后腔的装饰盖采用卡扣配合超声波焊接的固定方式，相比单纯的胶水粘接，固定强度更高，不会因为日常使用中的汗液侵蚀出现开胶脱落的问题，焊接缝的宽度控制在0.2mm，组装后外观没有明显的拼接缝隙，整体外观一致性更好。在实际使用场景中，这类结构的耳机既可以搭配手机、便携播放器做日常音频播放使用，也可以搭配办公电脑参与线上会议通话，尾柄位置预留了麦克风安装位，可以在不额外增加结构尺寸的前提下集成通话拾音功能，拾音孔做了防喷网结构，避免户外使用时风噪直接进入麦克风影响通话清晰度。整套结构的拆分逻辑完全适配量产组装的工序顺序，每个部件都设计了对应的定位柱和卡位，组装时不需要额外做治具定位就可以快速对齐，适合规模化流水线生产，部件之间的配合间隙均匀，不会出现组装后段差过大的外观问题。
