在工业传感检测、小型实验装置搭建以及桌面级3D打印定制工装的场景里,传感器的安装定位精度直接决定了检测数据的可靠性,这款支架正是为解决小空间内多管路配合的传感器固定需求设计的。从实际使用场景来看,它既可以用在小型流体检测设备中固定压力或流量传感器,也能适配桌面级实验台的传感模块安装,甚至可以作为定制化3D打印设备的辅助定位件,不需要额外加工复杂的安装基面,直接通过两侧的带孔耳片就能完成固定。

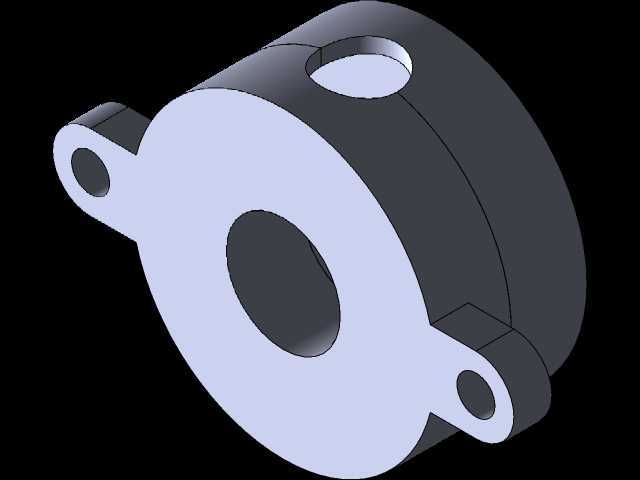

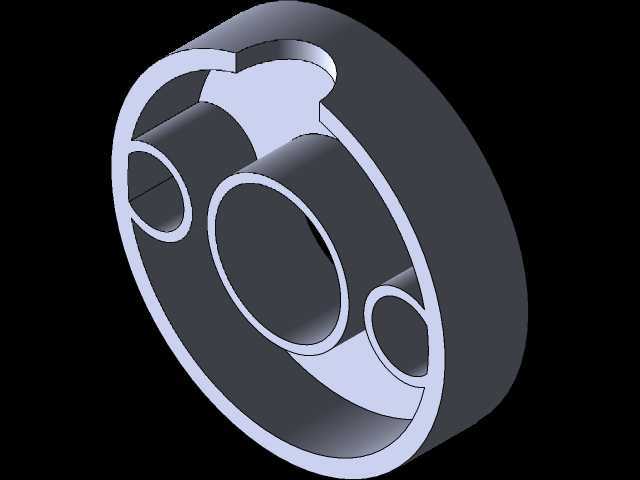

设计之初首先考虑的是安装边界的适配性,支架主体采用环形腔体结构,中心预留的通孔对应传感器的主体安装位,腔体内部的环形台阶可以直接卡住传感器的定位凸缘,不需要额外设计压圈或者紧固件就能限制传感器的轴向窜动,这一点在小尺寸安装空间里尤其重要,能省去不少装配时的调整步骤。两侧伸出的安装耳片做了加厚处理,耳片上的通孔直径适配常用的M3/M4规格固定螺丝,耳片的位置避开了腔体侧面伸出的管路通道,安装时不会和外接管路产生干涉。

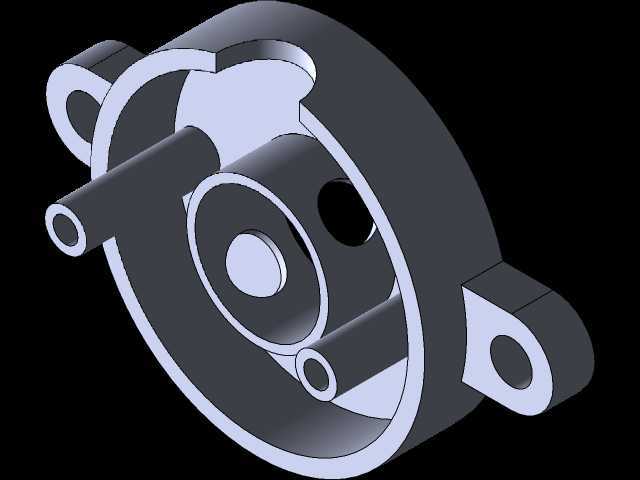

从功能特性上看,支架侧面伸出的两个管状结构是走气或者走液的通道,和中心的传感器安装腔连通,通道的内径尺寸匹配常用的4mm外径气管或者液管,管口做了轻微的倒角处理,装配管路时不需要额外打磨管口就能顺畅插入,配合管箍或者快插接头就能实现密封,不会出现漏液漏气的问题。腔体侧面预留的小圆孔是走线孔,传感器的信号线可以从这个孔穿出,避免线缆在腔体内部弯折被挤压,同时也能让腔体内部和外部保持气压平衡,不会因为密闭腔体产生的压差影响传感器检测精度。
外形尺寸的设定完全围绕小型化安装需求,整体最大外径控制在60mm以内,不含伸出管路的主体厚度为18mm,两侧安装耳片的中心距为48mm,这个尺寸可以直接适配多数小型设备的安装面板开孔,不需要额外扩大安装位。伸出的两个管路长度为22mm,这个长度既保证了管路插接后的固定强度,又不会因为伸出过长在设备内部占用多余空间,管路的中心和腔体中心的偏心距经过测算,刚好避开中心传感器的接线区域,装配时不会出现管线互相干扰的情况。
设计思路上没有采用传统金属支架的切削加工结构,而是完全适配FDM或者光固化3D打印的工艺特性,所有的转角位置都做了R2以上的圆角处理,没有尖锐的直角结构,打印时不需要添加额外的支撑结构,尤其是腔体内部的台阶和管路内壁,顺着打印层厚的方向成型,不会出现悬垂结构导致的打印缺陷,打印完成后只需要简单去除毛边就能直接使用,不需要二次机加工。材料选择上可以根据使用场景调整,如果是普通常温常压的检测场景,用常规PLA材料打印就能满足强度要求,如果是接触流体或者有一定温度的场景,换成PETG或者ABS材料打印也能适配,支架的壁厚统一设置为2.5mm,既保证了足够的结构强度,又不会因为壁厚过大增加打印时间和材料消耗。
实际装配时,只需要将传感器从支架的背面推入中心腔体,靠腔体内部的台阶定位,传感器的检测面正对腔体内部的流体通道,信号线从侧面的走线孔引出,两侧的安装耳片用螺丝固定在设备基面或者安装面板上,再将外接管路插入侧面的两个管接头,整个装配过程不需要复杂的工装,单人两分钟内就能完成。和传统的金属切削支架相比,这款3D打印适配的支架可以根据实际安装需求快速调整尺寸,比如更换不同直径的传感器时,只需要修改中心腔体的内径参数就能快速打印出新的适配支架,不需要开模或者重新编程机加工,在小批量定制或者实验装置快速迭代的场景里,能大幅缩短安装调试的周期。
结构强度方面,经过实际测试,用PLA材料打印的支架在常温下可以承受0.3MPa的流体压力,完全满足多数小型气动或者低压液动检测设备的使用要求,安装耳片可以承受50N的横向拉力不会出现断裂,日常设备维护时的拆装也不会轻易损坏。腔体内部的流道做了顺滑过渡处理,没有直角拐角,流体经过时不会产生明显的紊流,不会因为流道结构影响传感器的检测精度,这一点在流量检测的应用场景里尤其关键,避免了因为流道阻力导致的检测数据偏差。
