MH3工业箱体防护外壳结构设计

　　做设备结构配套这么多年，这类开口式工业箱体的设计逻辑其实和全封闭电控箱有明显区别，很多刚入行的工程师容易把它和常规密封机箱搞混，实际在产线配套场景里，这类MH3规格的箱体主要用在半开放工位的器件承载、局部防护场景，比如流水线旁的操作端子安装位、小型检测模块的外置防护壳、设备侧边的接线过渡舱，不需要做全密封的IP等级防护，但要兼顾安装便捷性和结构刚性。

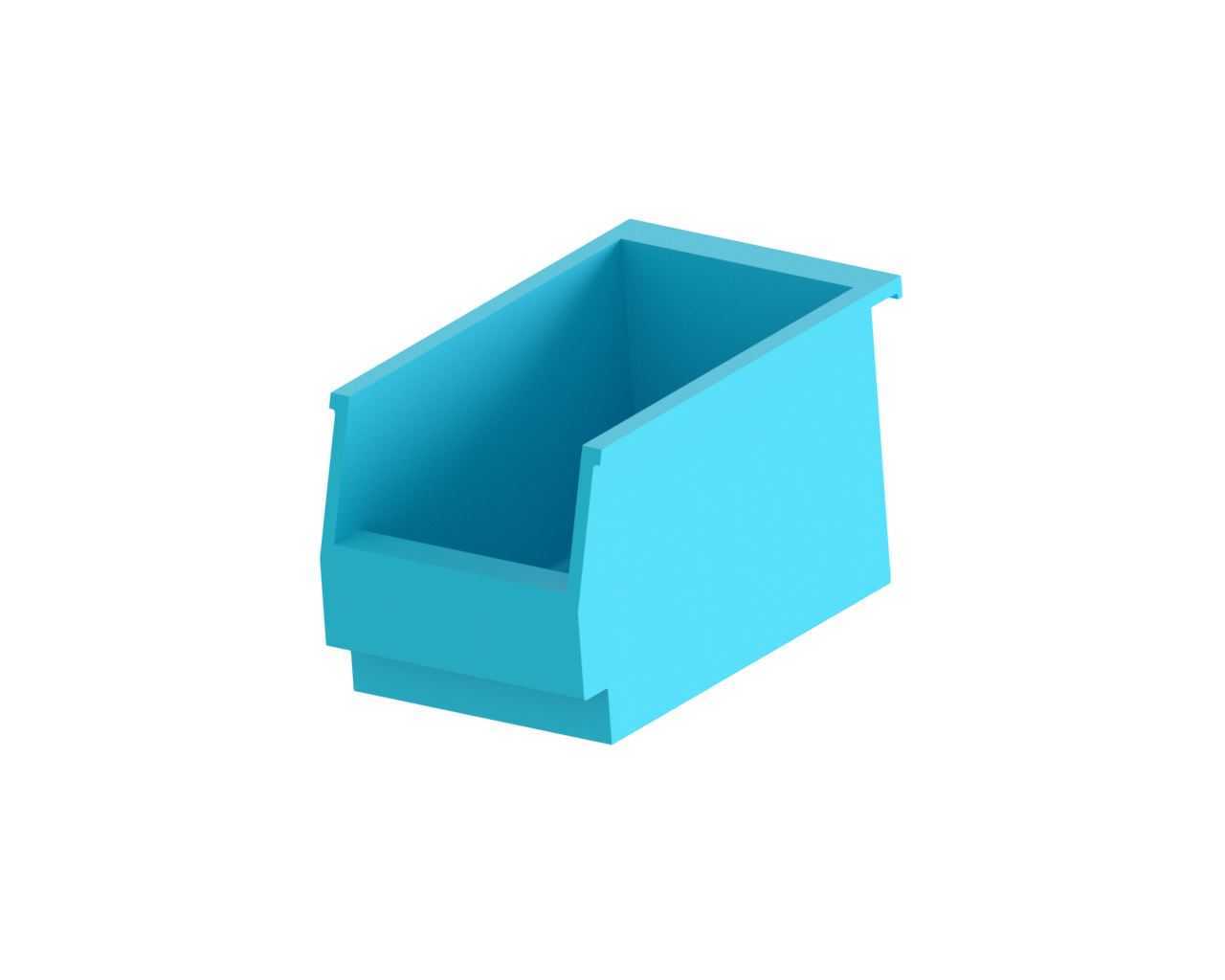

　　从结构形态来看，这个箱体采用前侧全开口的U型围合设计，三个立面加顶面、底面形成连续的钣金折弯主体，开口边缘做了双层折弯的加强翻边，这部分是整个结构的刚性核心——很多新手做这类薄钣金箱的时候容易忽略开口处的抗形变设计，单块1.2mm冷轧板折弯成大尺寸开口框，搬运或者安装螺丝的时候很容易出现侧边外张变形，双层翻边相当于在开口位置加了一圈隐形的加强筋，不需要额外焊接加强筋就能把开口处的形位公差控制在安装要求范围内，翻边的宽度一般根据箱体整体尺寸匹配，这个规格的箱体翻边宽度控制在15-20mm区间，既不会因为翻边过宽占用内部安装空间，也能保证足够的抗扭强度。

　　设计这类箱体的时候，首先要明确安装边界：这类箱体一般有两种安装方式，一种是通过底面的安装孔直接固定在设备机架的型材平面上，另一种是通过侧边的挂装孔固定在立式安装梁上，所以建模的时候要提前预留安装孔的位置，底面的安装孔要做沉台设计，避免固定螺丝的螺帽突出箱体内部，刮伤内部布设的线缆或者安装的电气元件；开口处的配合面要预留门板或者挡板的安装位，虽然这个模型展示的是裸箱体状态，但实际应用时前侧开口会根据需求搭配亚克力透明挡板、钣金门板或者无挡板的敞口使用，所以翻边上要提前预留对应的螺丝孔位，孔位间距按照通用五金配件的安装规范设置，控制在100-120mm之间，保证配套挡板安装后不会出现缝隙不均的问题。

　　从功能特性来说，这类箱体的内部空间做了无凸起设计，所有的折弯接缝都采用满焊后打磨处理，内部没有突出的焊疤或者螺丝头，方便内部安装导轨、端子排或者小型控制模块，内部的净空尺寸要提前考虑元件的安装余量，比如如果要安装常规的TH35标准电气导轨，箱体的内部深度要预留至少40mm的空间，加上线缆弯折的余量，整体深度不能小于60mm，这个MH3箱体的内部空间刚好匹配小型端子排、继电器模组这类常用工控元件的安装需求，不会出现空间浪费或者安装空间不足的问题。

　　实际应用场景里，这类箱体经常用在焊接工位的操作按钮防护、自动化设备的侧边接线盒、检测工位的传感器安装罩，因为是半开放结构，日常检修的时候不需要完全拆下面板，直接从开口位置就能操作内部的元件，比全密封机箱的维护效率高很多；同时围合的五个面可以阻挡生产过程中的飞溅碎屑、灰尘落到内部元件上，相比完全敞口的安装支架，防护性能有明显提升。建模的时候要注意钣金折弯的工艺合理性，所有的折弯内角都要匹配板材厚度设置对应的折弯半径，1.2-1.5mm的冷轧板折弯半径设置为0.8-1倍板厚，避免折弯处出现开裂或者回弹过大的问题，箱体的边角处要做倒圆角处理，避免安装和维护的时候划伤操作人员，顶面可以根据使用场景选择是否做轻微的斜度，避免车间积灰或者积液在顶面留存。

　　很多工程师做这类箱体的时候容易忽略接地螺柱的预留，按照电气安装规范，这类金属箱体必须在内部预留专门的接地安装位，一般是在箱体后侧内壁焊接一个M6的接地螺柱，位置要靠近线缆进线口，方便接地线的连接，进线口的位置一般设置在箱体的顶面或者底面，根据现场布线方向选择，进线口要预留护线圈的安装槽，避免线缆穿入的时候被钣金锐边割破绝缘层。另外这类箱体的表面处理一般采用静电喷塑，颜色多选工业灰或者RAL7035浅灰，建模的时候不需要额外做表面纹理的细节，但要保证各个面的拼接处没有结构干涉，折弯展开后的尺寸要和板材的下料尺寸匹配，避免生产的时候出现折弯后尺寸超差的问题。

　　从安装适配性来说，这个规格的箱体可以和同系列的MH2、MH5箱体搭配使用，统一的安装孔位和外观尺寸，在多工位并排安装的时候可以保持外观整齐，不需要单独设计不同的安装支架，降低产线配套的成本。相比注塑成型的塑料壳体，钣金结构的这类箱体抗冲击性能更好，在车间复杂工况下不容易被撞坏，而且可以根据现场需求临时进行开孔修改，适配特殊的元件安装需求，灵活性更高。
