SMC薄型带导杆三轴气缸结构建模

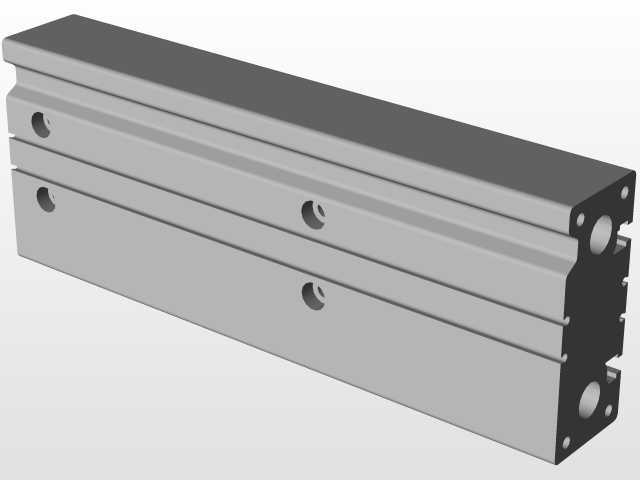

　　在自动化产线的气动执行环节，带导杆的三轴气缸一直是兼顾抗扭转、负载承载与安装紧凑性的常用元件，这款MGPM系列20缸径150行程的气缸，在3C电子装配、小型工件移栽、工装夹具夹紧这类对空间占用敏感、执行端有侧向负载的工位上适配性极强。不同于普通单杆气缸需要额外搭配导向轴与直线轴承来承受侧向力，这类集成式导杆气缸直接将两根平行导杆与活塞杆做一体化装配，缸体本身就承担了导向结构的支撑功能，不需要设计人员额外做导向机构的配套设计，能大幅缩减工装设计的装配零件数量，压缩整体工位的安装空间。从结构设计逻辑来看，这款气缸的缸筒采用方形截面型材加工，相比圆形缸筒，方形的安装面可以直接贴合设备安装板做平面定位，不需要额外做抱箍安装座，

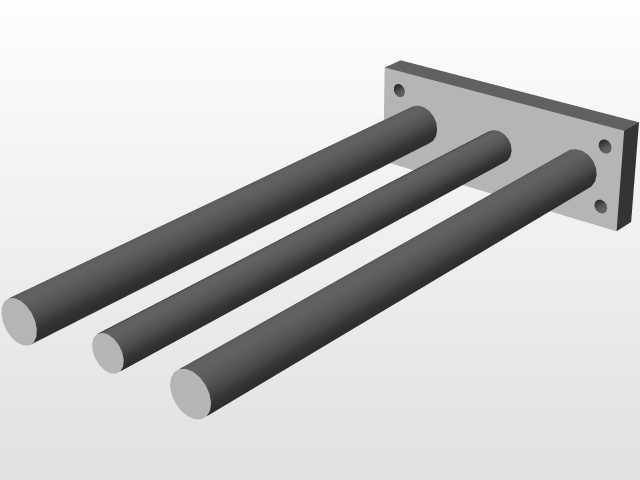

　　安装时仅需通过缸体端面或者侧面的螺纹孔就能完成固定，安装基准的平面度更容易保证。三根平行布置的杆系里，中间为活塞杆，两侧为硬质镀铬导杆，导杆配套的直线轴承或者无油衬套直接压装在缸体前端的端盖内部，导杆的伸出端与前端的负载安装板刚性连接，当活塞带动活塞杆做往复运动时，两侧导杆同步随动，完全限制了活塞杆的周向转动，同时可以承受垂直于杆轴方向的径向负载，避免活塞杆受侧向力导致的密封件偏磨、杆体弯曲问题。在实际选型应用中，这类气缸的安装边界需要重点关注几个尺寸：首先是缸体的截面宽度，20缸径对应的方形缸体边长尺寸适配常规的20系列铝型材安装面，不需要额外做转接板；其次是150行程对应的伸出状态总长度，在做工位布局时需要预留足够的避让空间，避免气缸伸出时与周边的传感器、管线或者其他工装结构产生干涉；另外前端安装板的螺纹孔位置、孔径尺寸，是做执行端夹具或者吸嘴安装座设计的核心定位基准，建模时需要严格匹配实物的孔位公差，避免后期装配时出现孔位错位。从功能特性上看，这类气缸的工作气压适配常规的0.1-1.0MPa气动系统，和工厂常规的气动管网压力匹配，不需要额外做调压处理就能直接使用；缸体两侧预留的磁性开关安装槽，可以直接配套SMC系列的磁性传感器，用来检测活塞的伸出与缩回到位位置，不需要额外设计传感器安装支架，传感器可以顺着槽体调整位置，适配不同行程下的到位检测需求。在建模过程中，需要重点还原几个关键配合结构：一是缸筒与前后端盖的密封配合位置，

　　端盖与缸筒采用密封圈做静密封，建模时要预留密封槽的标准尺寸；二是活塞杆与前端盖之间的动密封结构，包括防尘圈、密封圈的安装槽位，这些细节的还原能让模型在做虚拟装配、干涉检查时更贴近实际装配状态；三是导杆与衬套的配合间隙，按照实际的公差配合要求做建模处理，避免虚拟装配时出现过盈或者间隙过大的失真问题。在实际产线应用里，这类气缸常用来做小型工件的顶升、短距离移栽、夹具的夹紧松开动作，比如在皮带线的挡料工位，因为挡料块会受到工件输送带来的侧向冲击力，普通单杆气缸很容易因为侧向力导致杆体变形、密封漏气，而带导杆的三轴气缸可以直接承受这类侧向冲击，不需要额外加导向结构，整体结构更紧凑，维护也更方便；在装配工位的压装环节，

　　这类气缸的抗扭转特性可以保证压头的周向位置精度，避免压装过程中压头转动导致的装配错位。做三维建模的时候，还要注意气缸的气口位置与尺寸，缸体上的进出气口螺纹规格是标准的气动管螺纹，建模时还原气口的位置与螺纹尺寸，能方便后期做管线布置的虚拟仿真，提前排查气管与周边结构的干涉问题；另外缸体尾部的安装孔位，也是背部安装方式的核心基准，当工位需要从背部固定气缸时，直接通过尾部的螺纹孔就能完成固定，不需要占用侧面的安装空间。整体来看，这类集成化的气动执行元件，把导向结构和气缸本体做了一体化整合，从设计端减少了工程师的配套设计工作量，从装配端减少了零件数量、降低了装配难度，从使用端提升了抗负载能力与运行稳定性，是紧凑型自动化设备里应用频率非常高的一类气动元件，建模时对各个安装基准、配合结构、外形边界的准确还原，能为后续的工装设计、工位布局、虚拟调试提供可靠的模型支撑。
