SMC双轴气缸CXSM10-30结构设计

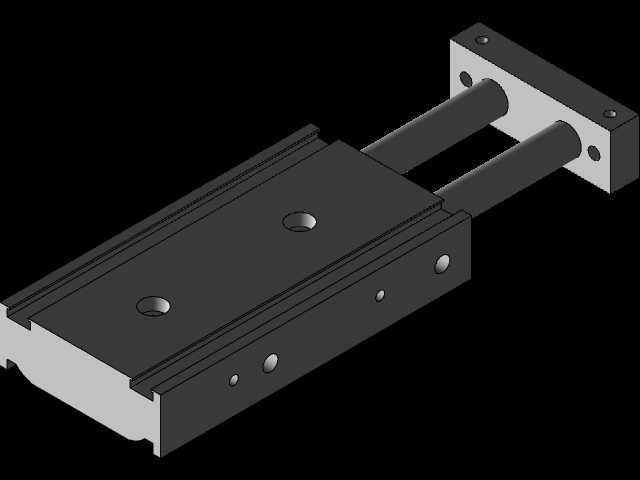

　　在自动化生产线的气动回路搭建、工装夹具的夹紧动作实现、小型移栽机构的往复驱动场景里，这类双杆结构的气动执行部件的选型匹配与结构校核，是结构设计阶段绕不开的环节。不同于单杆气缸的单侧受力特性，这款双轴并列布局的气缸，两根活塞杆同步伸出与缩回，本身自带抗扭转的结构属性，在承受侧向负载的工况下，不需要额外搭配导向轴与直线轴承就能完成稳定的直线往复动作，能大幅简化安装端的结构设计，减少配套零件的数量，压缩整体机构的占用空间。从实际安装的边界来看，这款缸径10mm、行程30mm的双轴气缸，本体采用一体化的型材挤压成型结构，缸体侧面预留了多组安装孔位，既可以从缸体上方通过沉头孔完成锁附固定，也能借助侧面的螺纹孔搭配安装支架实现侧装，

　　适配不同设备的安装空间限制。缸体上的两个顶面安装沉孔，孔位间距经过标准化设计，和同规格系列的产品安装尺寸完全互换，在设备维护更换时不需要重新调整安装位的孔位加工，能大幅缩短现场的停机维护时间。在功能特性层面，双活塞杆的设计让气缸的输出力是同缸径单杆气缸的两倍左右，在0.5MPa的常规工作气压下，能提供稳定的双向推拉力，满足小型工件的压紧、薄型零件的顶升、短距离的物料推送这类常见的工位动作需求。缸体两端的缓冲设计，能在活塞运行到行程端点时降低撞击噪音，减少长期往复动作带来的结构松动问题，适配自动化设备连续高频运行的工况要求。设计这类气动元件的三维模型时，首先要还原的是缸体与活塞杆的配合公差，活塞杆的表面粗糙度、

　　缸筒内壁的精度要求都要在模型里通过结构细节体现，同时要把所有安装孔的位置、深度、螺纹规格做精准还原，方便设计人员直接调用模型完成整体机构的装配校核，避免在实际装配时出现孔位错位、干涉的问题。很多刚接触气动设计的人员容易忽略气缸的行程余量预留，这款30mm行程的气缸，在实际选型时要结合动作端的实际运行距离，预留出2-3mm的行程余量，避免活塞长期硬顶端盖造成密封件提前磨损。另外在安装时要注意负载的作用方向，尽量让负载的作用方向和活塞杆的伸出方向保持同轴，虽然双轴气缸自带一定的抗侧向负载能力，但长期承受超标的侧向力还是会造成密封件偏磨，出现漏气、活塞杆卡顿的问题。从结构细节来看，缸体上的气口位置设置在缸体的侧端，

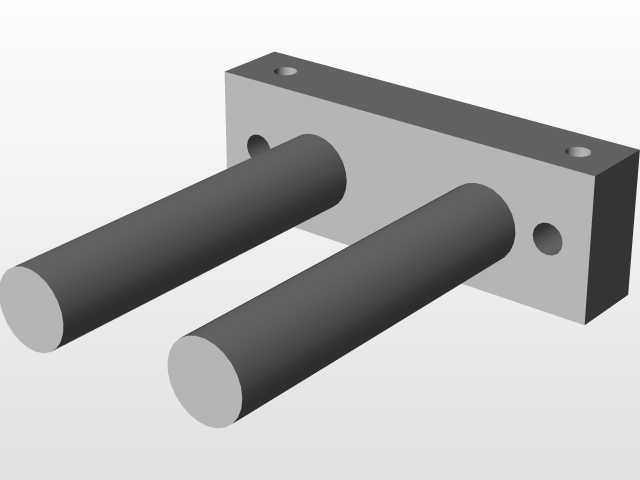

　　气口的螺纹规格采用标准化的气动接头通用尺寸，搭配常规的快插接头就能完成气管连接，不需要额外做转接件。活塞杆的端部预留了外螺纹结构，可以搭配浮动接头、连接块和末端执行件相连，抵消安装时的微小同轴度误差，延长气缸的使用寿命。在3C电子组装生产线的小型工位、非标自动化测试设备的定位机构、包装机械的料仓挡料结构里，这类小缸径双轴气缸的应用占比很高，核心原因就是其紧凑的结构尺寸、稳定的动作表现、便捷的安装方式，能在有限的设备空间里完成可靠的直线驱动动作。建模过程中还要注意还原缸体的倒角、安装孔的沉头深度、活塞杆伸出后的极限位置尺寸，这些细节直接影响到整体装配时的干涉检查结果，如果模型的安装边界尺寸有偏差，很容易导致设计完成的机构在实际加工组装后出现动作卡滞、零件无法装配的问题。另外，这类标准气动元件的模型，还要体现出密封槽的位置、端盖的固定结构，方便设计人员在做特殊工况改造时，能有准确的结构参考，比如在需要增加防尘罩、行程开关支架的场景下，可以直接基于模型做配套结构的设计，不需要反复测量实物尺寸。
