SMC型薄型气缸CDQ2B40-50DZ结构设计

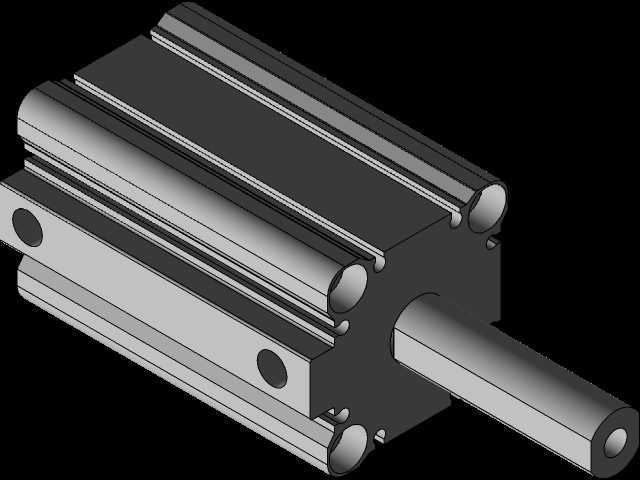

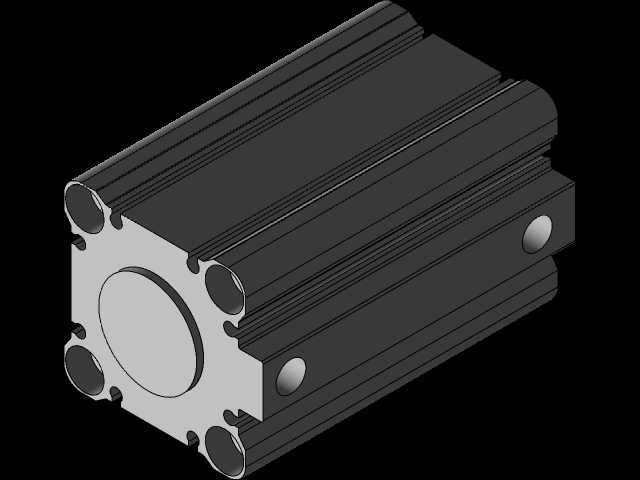

　　进一步压缩整个执行模组的安装体积。从实际选型的角度来看，这款气缸的缸径为40mm，在0.5MPa的常规工厂供气压力下，理论输出推力可以达到620N左右，足够应对大多数薄型工件压紧、小型零件移栽推料的负载需求，50mm的行程也刚好覆盖大多数工装工位的压紧行程、短距离推料行程需求，不会因为行程过长导致缸体轴向尺寸不必要的增加，也不会因为行程过短无法满足工位动作的位移要求。设计建模阶段，首先要明确的是这款气缸的安装边界，其缸体采用方形截面设计，四个角预留了通孔安装位，可以直接从缸体正面穿螺栓固定在安装板上，不需要额外的安装脚架，安装孔的位置度公差在建模时需要严格控制，否则现场安装时会出现螺栓无法穿入、缸体装配后受力不均的问题；在自动化产线的工位布局中，气动执行元件的安装空间往往是结构设计阶段最先需要卡控的边界条件，尤其是在工装夹具、小型移栽机构、物料压紧工位这类对执行件轴向尺寸敏感的场景下，常规标准气缸的伸出端长度加上缸体本身的轴向尺寸，很容易挤占周边传感器、管路接头的排布空间，甚至会和相邻工位的运动部件产生干涉，这也是薄型气缸在这类紧凑布局场景中被大量选用的核心原因。这款CDQ2B40-50DZ属于杆不回转型薄型气缸，和同缸径的标准气缸相比，其缸体轴向尺寸压缩了近40%，不需要额外加装导向附件就能保证活塞杆伸出过程中不会发生周向转动，对于需要带动夹具块、吸嘴安装板保持固定角度的工位来说，能省去额外的导向轴、防转挡块等配套零件，

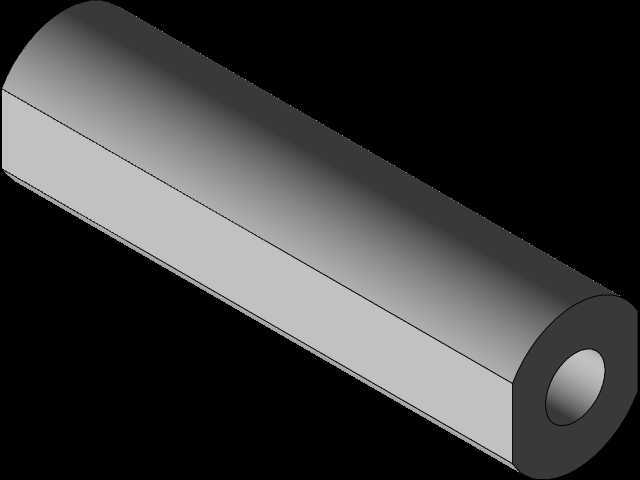

　　同时缸体侧面预留了磁性开关的安装槽，可以直接在槽内固定磁性开关来检测活塞的伸出、缩回位置，不需要额外制作开关安装支架，建模时要注意槽的宽度和深度尺寸，保证磁性开关装入后不会突出缸体表面，避免和周边运动部件刮碰。活塞杆的端部采用标准外螺纹设计，配套的螺母可以直接锁紧负载安装板，建模时要注意螺纹的有效长度，避免负载安装板过厚导致螺纹啮合长度不足，带动负载时出现螺纹滑牙的问题；同时杆端的内凹孔是活塞杆的工艺孔，不需要额外做配合设计，建模时保留特征即可，不要随意修改该部分尺寸，否则会和原厂的密封件、导向套尺寸产生冲突。缸体的气口位置分布在缸体的两个侧面，建模时要预留出气管接头的安装空间，尤其是在多个气缸密集排布的场景下，

　　要提前算好接头拧入后的突出长度，避免相邻气缸的接头互相干涉，同时要给气管的弯曲半径留出足够空间，防止气管弯折过度导致气路不通畅。从功能特性上来说，这款气缸的活塞采用双向密封结构，前后端都加装了缓冲垫，活塞运动到行程端点时不会产生刚性撞击，既能降低工位动作的噪音，也能减少活塞反复撞击对缸体、端盖连接部位的疲劳损伤，提升元件的使用寿命；缸筒采用硬质氧化铝合金材质，重量比同规格钢制缸筒轻60%以上，安装在移动模组上时能降低运动部分的整体负载，减少驱动电机的出力要求。在实际设备应用中，这类薄型气缸常被用在电子产品组装线的工件压紧工位、包装机械的推料工位、工装夹具的夹紧点位，因为其本身结构紧凑，安装方式灵活，既可以正面通孔安装，

　　也可以侧面加装法兰固定，能适配不同的安装板布局需求。建模过程中需要注意，缸体表面的散热槽结构不是装饰特征，是为了增加缸体的散热面积，气缸高频往复运动时，压缩空气产生的热量以及密封件摩擦产生的热量可以通过这些散热槽快速散出，避免缸内温度过高导致密封件提前老化，所以建模时不能随意省略这些槽结构，要保证槽的深度、间距和实物一致。另外，活塞杆的导向部分采用了含油轴承配合橡胶密封圈的结构，建模时要保证导向段的同轴度公差，活塞杆伸出后和缸体端面的垂直度要控制在0.02mm以内，否则带负载运动时会出现密封圈偏磨，导致气缸漏气、出力不足的问题。很多新手建模时容易忽略安装面的平面度要求，这款气缸的安装面和活塞杆的垂直度公差有严格要求，如果安装板的平面度太差，气缸锁紧后缸体会发生形变，导致活塞运动卡滞，所以在做配套安装板的设计时，和气缸接触的安装面平面度要控制在0.05mm以内，表面粗糙度不要超过Ra1.6，避免装配后出现应力变形。对于需要做设备运动仿真的工程师来说，建模时要把活塞的运动行程、活塞杆的防转结构都做准确，仿真时才能真实模拟气缸带动负载的运动轨迹，提前排查运动过程中是否会和周边的管线、其他机构产生干涉，减少现场调试时的改模工作量。
