适老化下肢椭圆运动康复训练器械结构

　　这款适老化下肢训练椭圆器械的结构设计，核心瞄准社区养老服务站、老年康复中心、居家养老适配场景的使用需求，区别于商用健身房的高阻力椭圆设备，整体设计围绕老年群体下肢活动能力退化、平衡控制能力减弱的生理特征做针对性优化。从实际使用逻辑出发，设备的扶手采用双高度弯折构型，高位扶手适配站立初期的支撑需求，低位扶手适配运动过程中的身体姿态调整，扶手杆件做圆弧过渡处理，无尖锐棱角，避免磕碰损伤。踏板组件的运动轨迹经过参数化调校，椭圆轨迹的长短轴比例适配老年人步幅特征，步长控制在合理区间，避免运动过程中膝关节过度屈曲造成的关节压力，踏板表面做防滑纹理预留位，实际生产时可覆盖防滑橡胶层，降低滑倒风险。从结构安装边界来看，设备底部采用整体式底架结构，

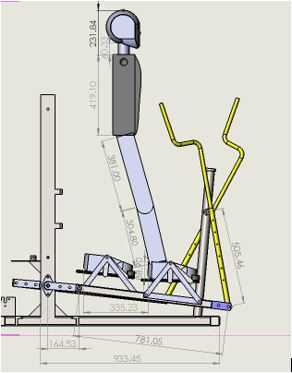

　　底架总长度控制在780mm左右，宽度适配常规居家摆放与社区康复室的工位间距要求，底架上预留膨胀螺栓安装孔位，可直接固定于水泥地面，也可搭配防滑脚垫直接放置于平整地面，无需复杂的地基处理。立柱部分采用矩形钢管焊接结构，总高度从底架安装面到扶手顶端约为1050mm，靠背支撑组件的安装高度从踏板平面起算约为419mm，靠背垫的倾角做后倾处理，为使用者提供腰部支撑，降低长时间站立训练的腰部负荷。传动部分采用低阻力曲柄连杆结构，连杆与踏板支架的铰接点做耐磨衬套预留设计，无需频繁加注润滑脂即可保证长时间低噪运行，阻力调节结构采用前置式调节位，使用者无需弯腰即可完成阻力档位的切换，适配老年群体的操作习惯。

　　设计过程中充分考虑了不同身高老年群体的适配性，靠背组件预留上下调节行程，可根据使用者的下肢长度调整靠背前后位置，保证不同身形的使用者都能找到合适的训练姿态，避免运动过程中出现关节代偿。设备的整体重心靠下，底架配重区域预留配重块安装位，即使不做地面固定，使用过程中也不会出现侧翻、翘边的风险，扶手的握持直径适配老年人手掌抓握尺寸，表面做防滑滚花处理，握持时不易打滑。从结构强度角度出发，所有受力杆件的壁厚都经过载荷校核，可承受100kg以内的使用者体重，焊接节点处做圆弧过渡处理，降低应力集中风险，整体结构无易脱落的小零部件，避免使用过程中零件脱落造成的绊倒风险。设备的运动部件全部做遮挡防护设计，曲柄连杆的运动区域内置在底架护板内部，

　　不会出现衣物、裤脚卷入传动结构的安全隐患，所有外部覆盖件都采用圆角设计，无突出的尖锐结构。在实际康复应用场景中，这款器械可用于老年群体下肢肌力维持训练、膝关节术后活动度恢复训练、日常平衡能力训练，相比传统的直立式健身车，椭圆运动轨迹对膝关节的冲击力更小，更适合关节退行性病变的老年群体使用，相比步行训练，设备的支撑结构可降低跌倒风险，适合平衡能力较差的使用者独立完成训练。
