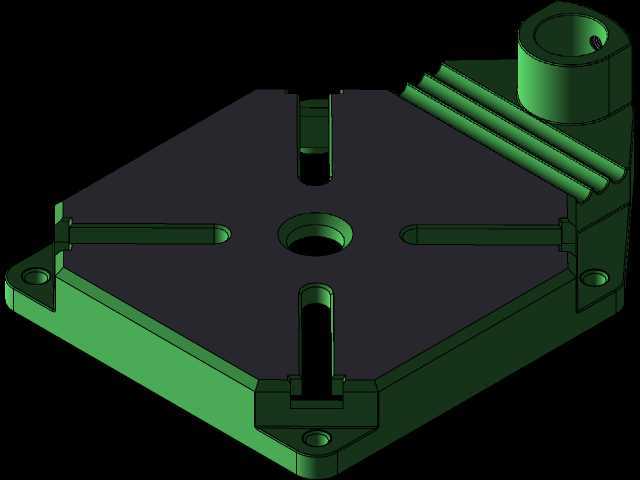

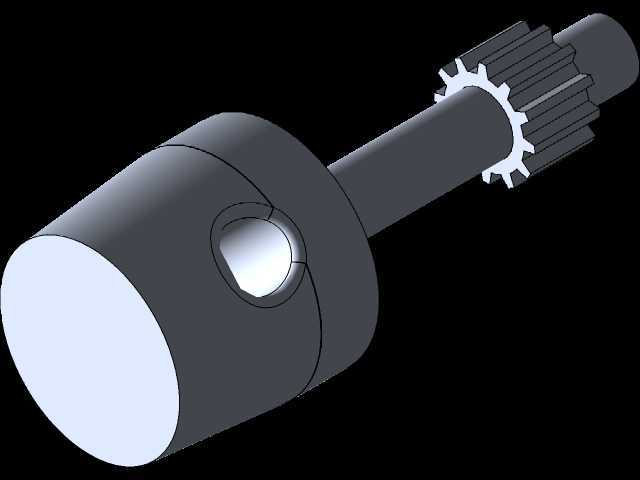

带刻度标识的立式导向夹紧调节支座结构

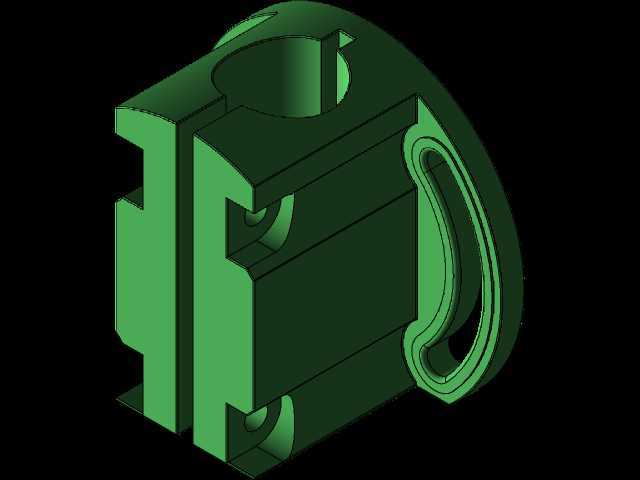

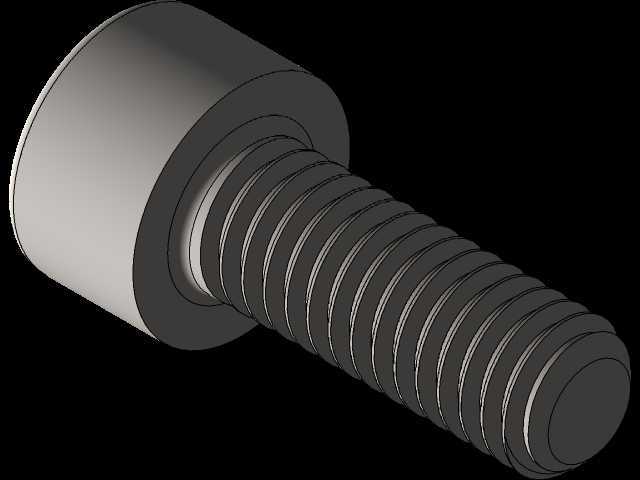

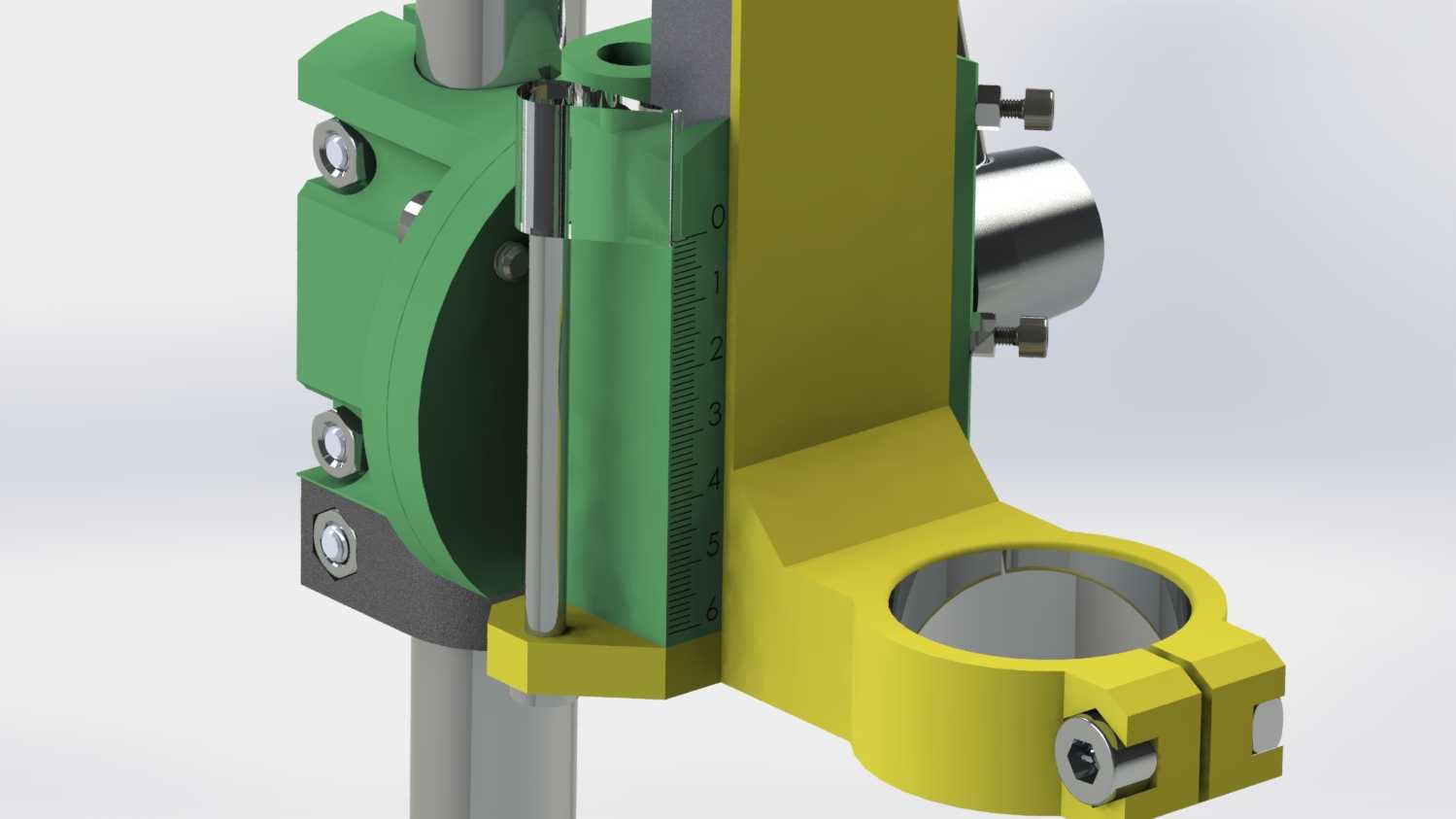

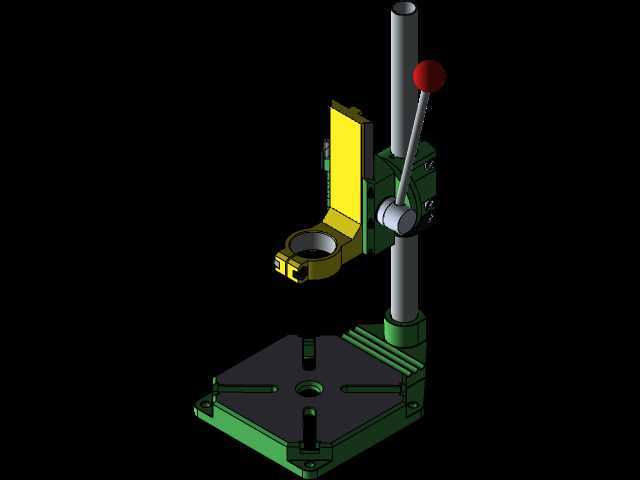

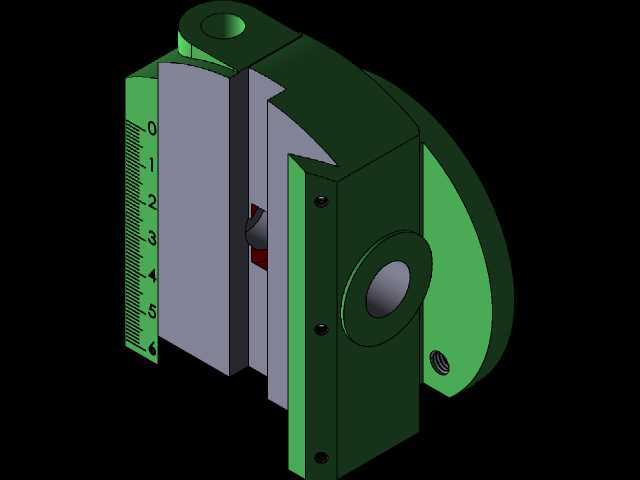

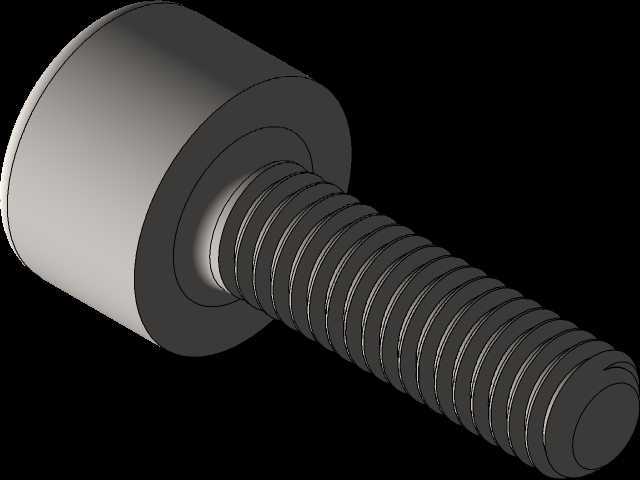

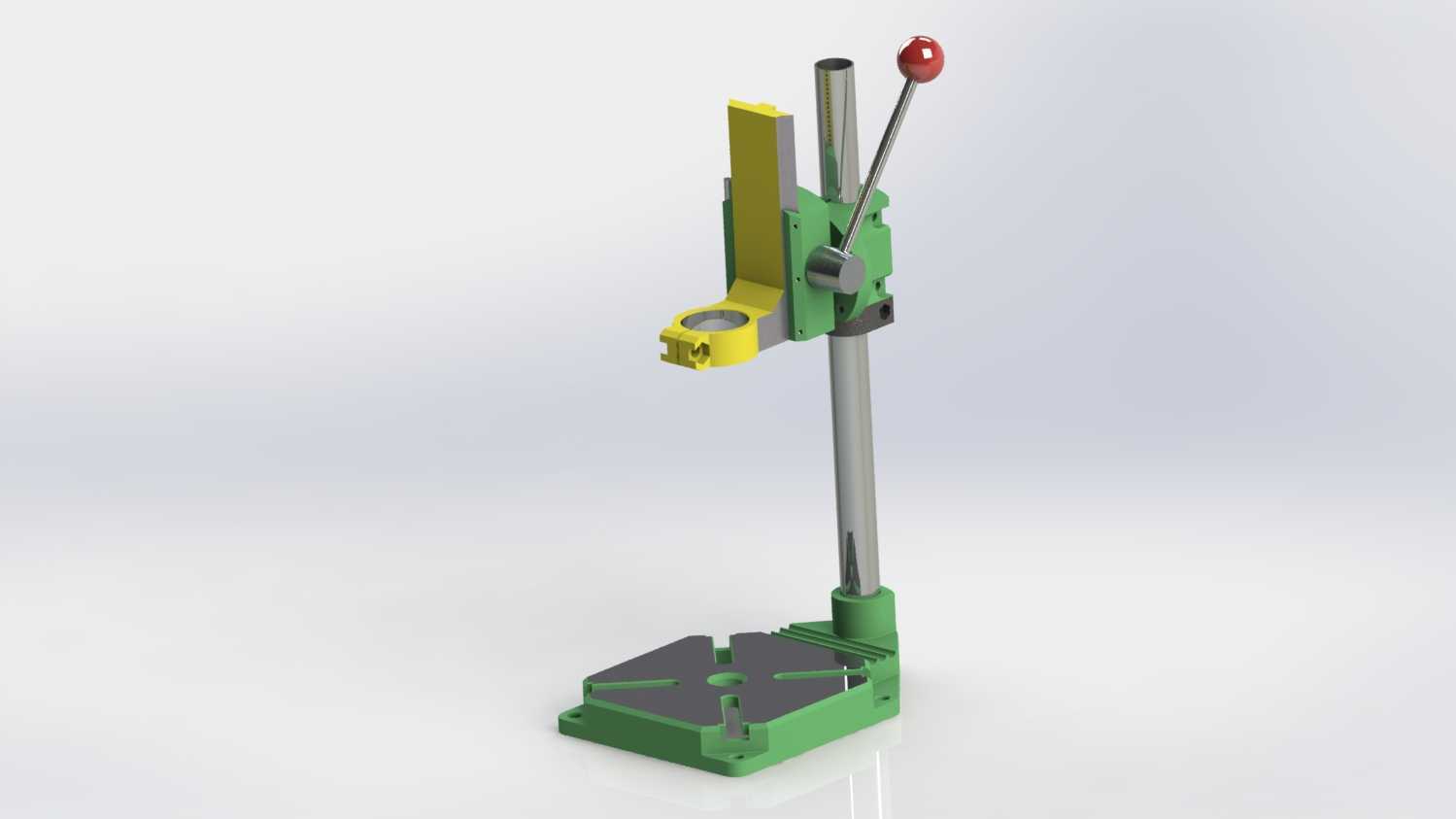

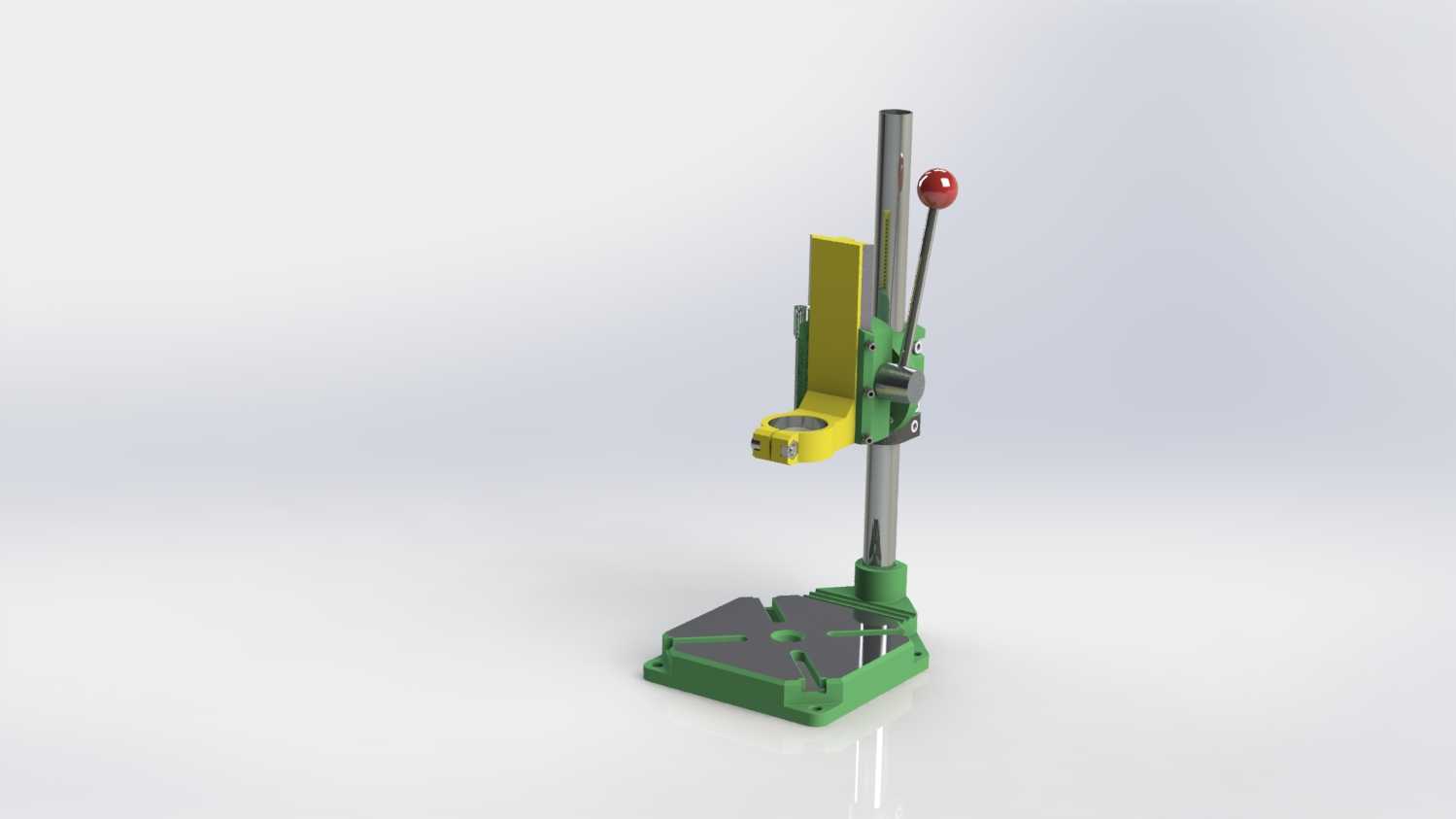

　　这类带刻度的立式导向夹紧调节支座，多应用在轻工包装、木工加工、小型非标检测设备的工位调节环节，核心作用是为竖直方向的杆类执行件提供精准的高度定位与径向夹紧支撑，替代传统无刻度的抱箍支座，解决现场调试时反复测量高度、调节一致性差的问题。从结构设计来看，主体分为两个功能区块，左侧绿色的夹具体是核心的竖直杆锁紧单元，采用对开式抱箍结构，通过内六角圆柱头螺钉提供锁紧力，抱箍内壁与竖直光杆的配合间隙控制在0.02mm以内，既保证杆体上下滑动顺畅，又能在锁紧后提供足够的静摩擦力，避免负载下出现滑移。夹具体侧面集成的不锈钢刻度尺是设计的核心亮点，刻度直接蚀刻在与夹具体固连的金属条上，最小刻度值1mm，读数基准边与夹具体的安装基准面共面，

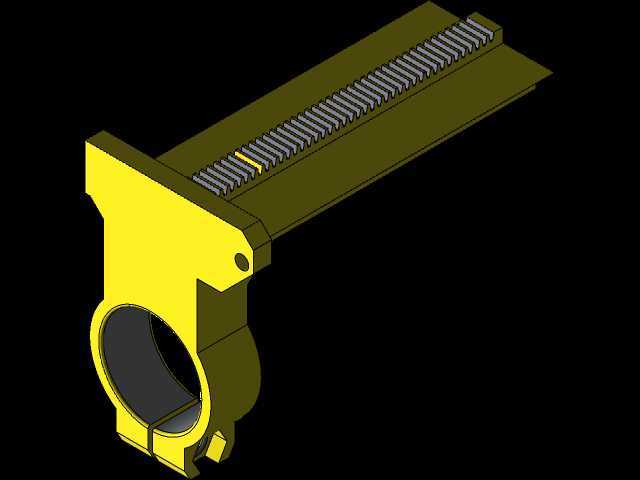

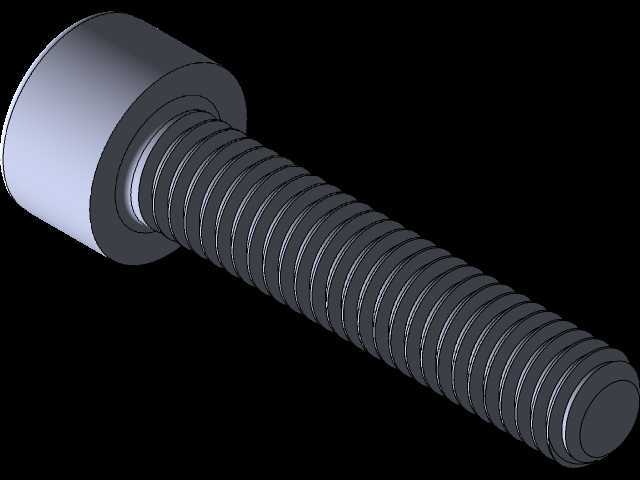

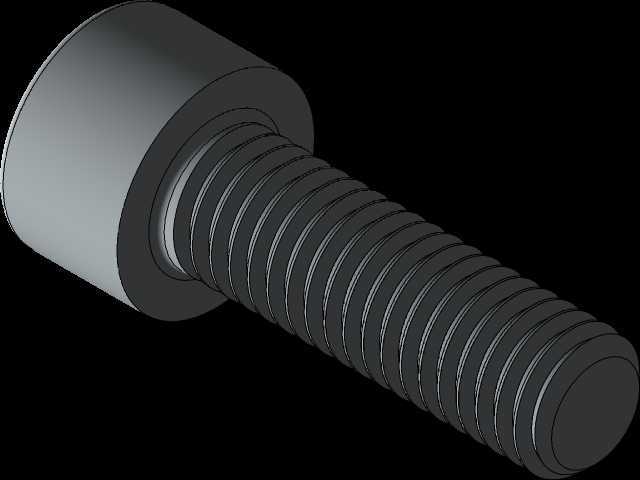

　　调试人员无需额外携带钢直尺，直接通过基准边对齐的刻度值就能读取当前调节高度，在多工位同高度调节的场景下，能将单工位调试时间缩短60%以上，也能避免不同人员测量带来的读数误差。右侧黄色的支座体承担横向轴件的支撑与安装连接功能，下部的开孔为横向光轴的安装位，同样采用开口式夹紧结构，通过端部的内六角螺钉实现横向轴的锁紧，横向轴的安装孔轴线与竖直杆的安装孔轴线垂直异面，垂直方向的位置公差控制在0.05mm以内，保证安装后横向执行件的运动平面与竖直杆平行。支座体与左侧夹具体之间通过定位销实现位置固定，避免长期使用后两个功能块出现相对偏移，连接螺钉采用8.8级内六角螺钉，能承受横向负载带来的剪切力。安装边界方面，竖直杆适配直径常见的20mm、

　　25mm光轴，横向轴适配直径同规格的光轴，整体结构的安装基面为夹具体与支座体的共同后端面，安装时可通过螺栓直接固定在设备的立式铝型材或钢板立面上，基面的平面度要求控制在0.03mm以内，避免安装后夹具体出现变形导致杆体卡滞。设计过程中特意将刻度尺的安装位置设置在夹具体的外侧，远离设备加工区域，避免切削液、粉尘长期附着在刻度表面导致刻度模糊，刻度尺采用304不锈钢材质，表面做哑光处理，减少现场灯光反射带来的读数困难。锁紧螺钉的排布特意避开了刻度读取区域，每个螺钉的安装位置都预留了足够的内六角扳手操作空间，竖直方向的锁紧螺钉间距根据夹持力计算排布，保证整个夹持长度内的抱紧力均匀，不会出现局部应力集中导致杆体压痕的问题。在实际应用场景中，

　　这类支座常用来安装喷码机喷头、光电检测传感器、小型气动压头这类需要频繁调节高度的执行件，相比传统的光孔配顶丝的调节结构，这种抱箍加刻度的结构不会在杆体表面留下顶丝压痕，长期调节也不会出现杆体表面损伤导致滑动卡顿的问题，同时夹紧后的抗振性能更好，在设备运行有轻微振动的工况下，也能保持位置精度不发生偏移。结构的材质选择上，夹具体与支座体均采用6061铝合金加工，表面做阳极氧化处理，不同功能块采用不同颜色的氧化层，既提升了外观辨识度，也能提升表面硬度，避免安装调试过程中出现磕碰划伤，内部的锁紧嵌件采用45号钢调质处理，提升螺纹的使用寿命，避免多次拆装后出现螺纹滑牙的问题。
