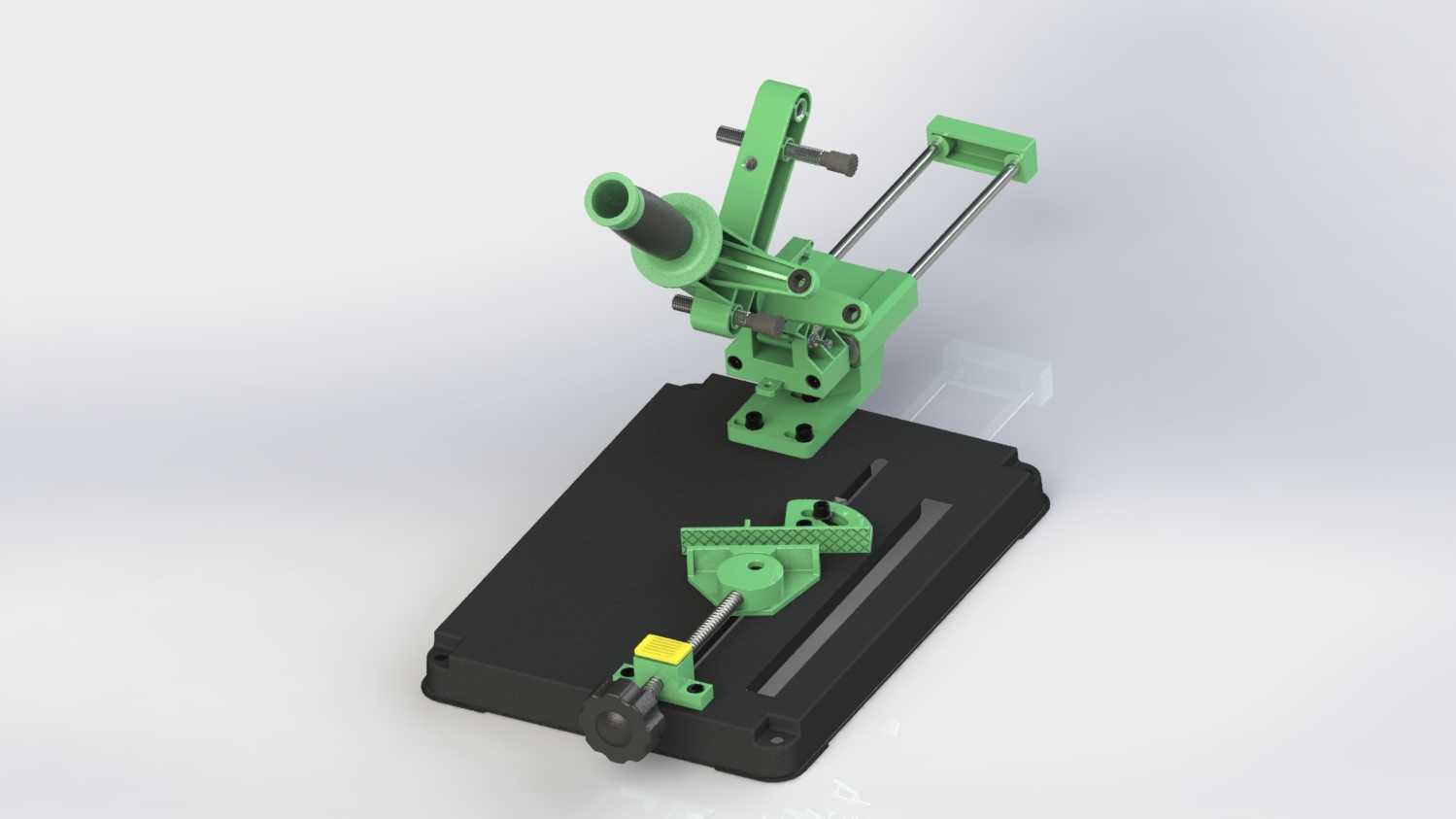

小型台式角形管件夹持定位工装结构

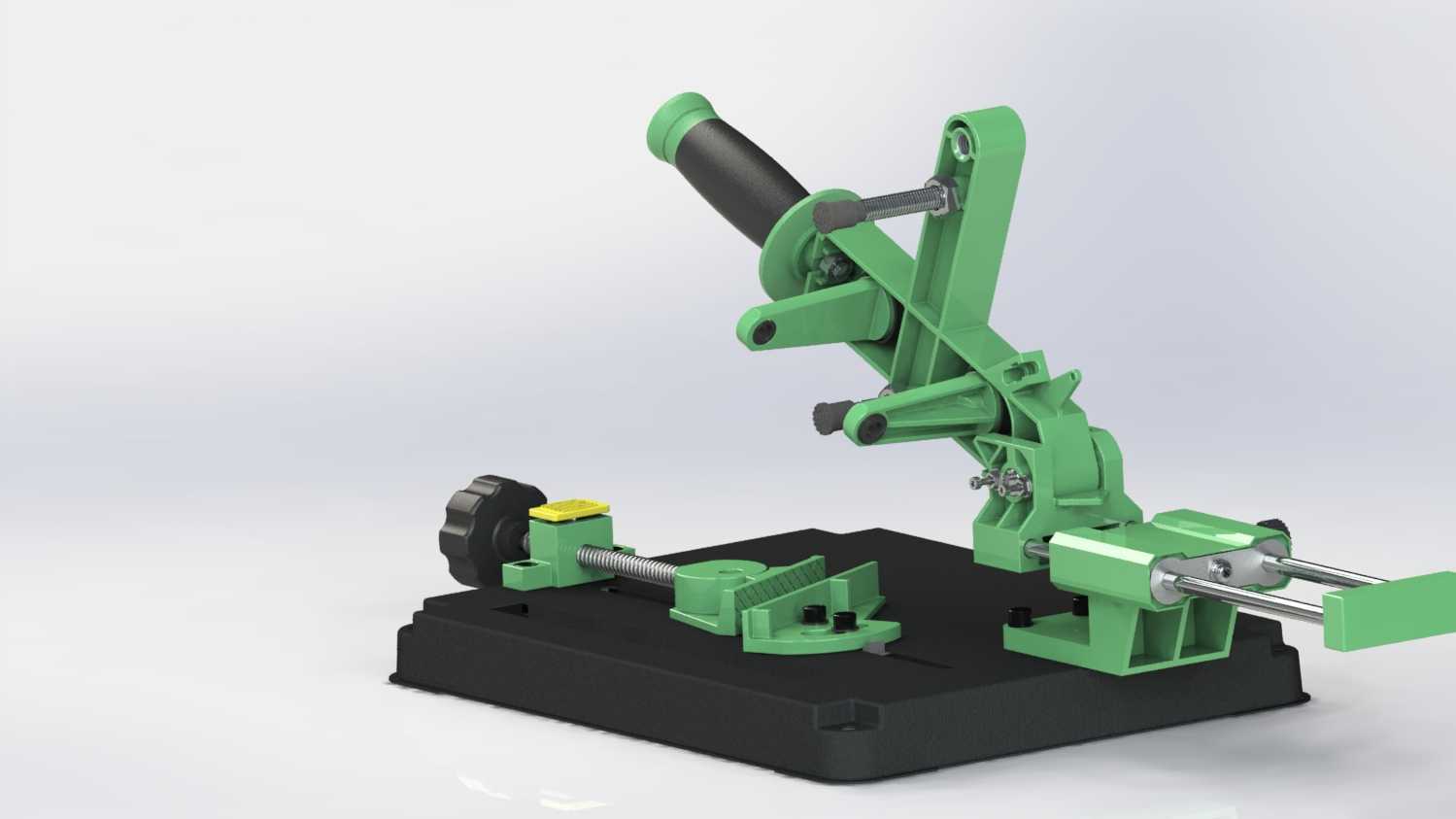

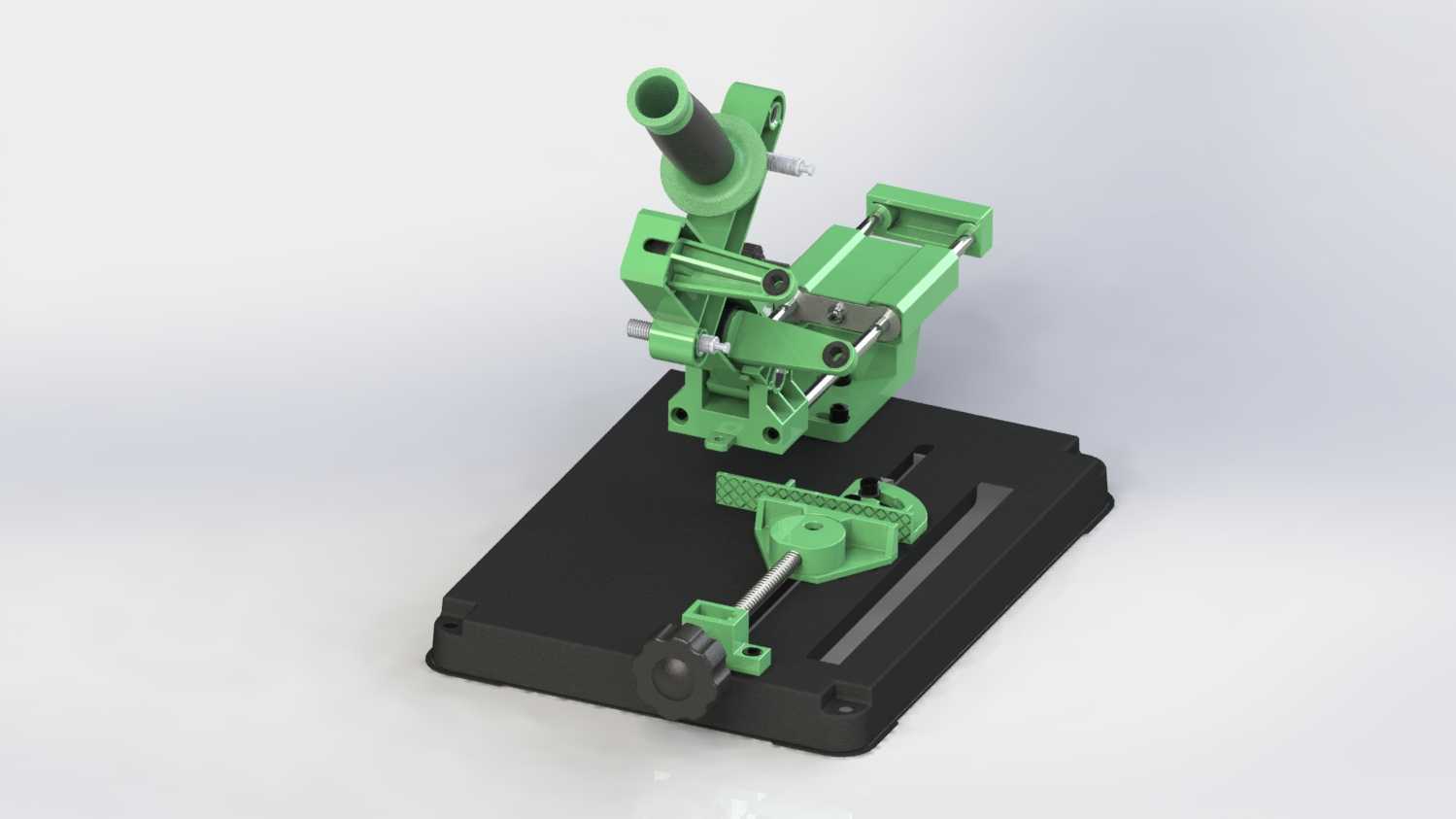

　　在小批量五金加工、管件修配、教学实训以及小型零部件装配场景中，这类台式角形夹持定位工装的使用频率极高，它不需要配套复杂的气动或液压动力源，纯手动操作的特性让它可以适配没有气源、电源配套的零散作业工位，比如街边五金维修铺的现场修配、职业院校机加工实训台的工位配套、小型机加车间的零散工序装夹，都能看到这类结构的身影。和普通平口钳只能实现单轴向直线夹持不同，这款工装的核心功能是实现带角度的管件或轴类零件的空间定位装夹，它的上部夹持模块可以绕铰接点调整俯仰角度，配合下部滑台的横向进给调整，能够把直径150毫米以内的筒形、管形零件固定在需要的空间角度上，方便后续完成钻孔、倒角、焊接坡口修磨、小部件装配等工序，不需要工人全程手持工件，

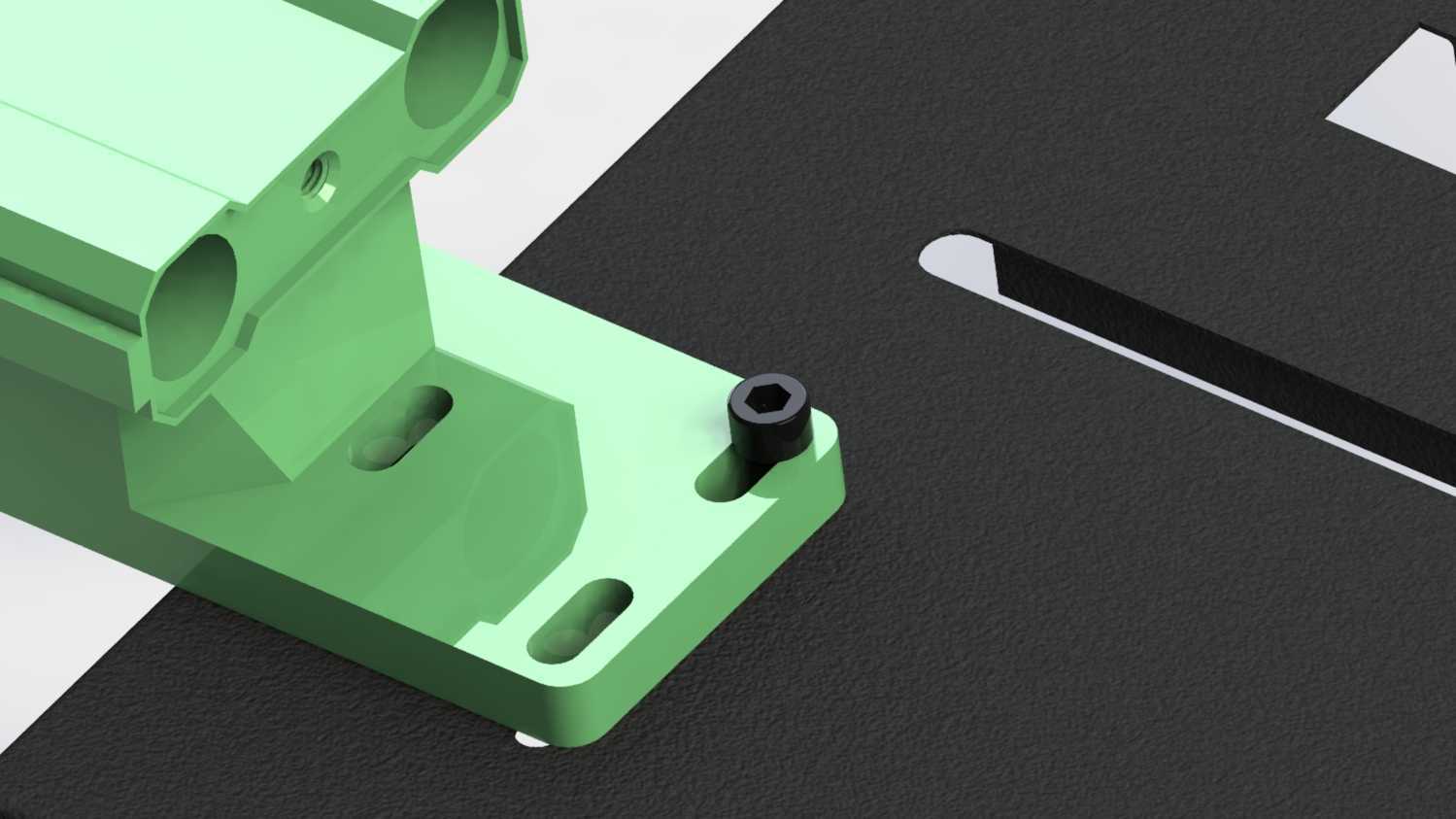

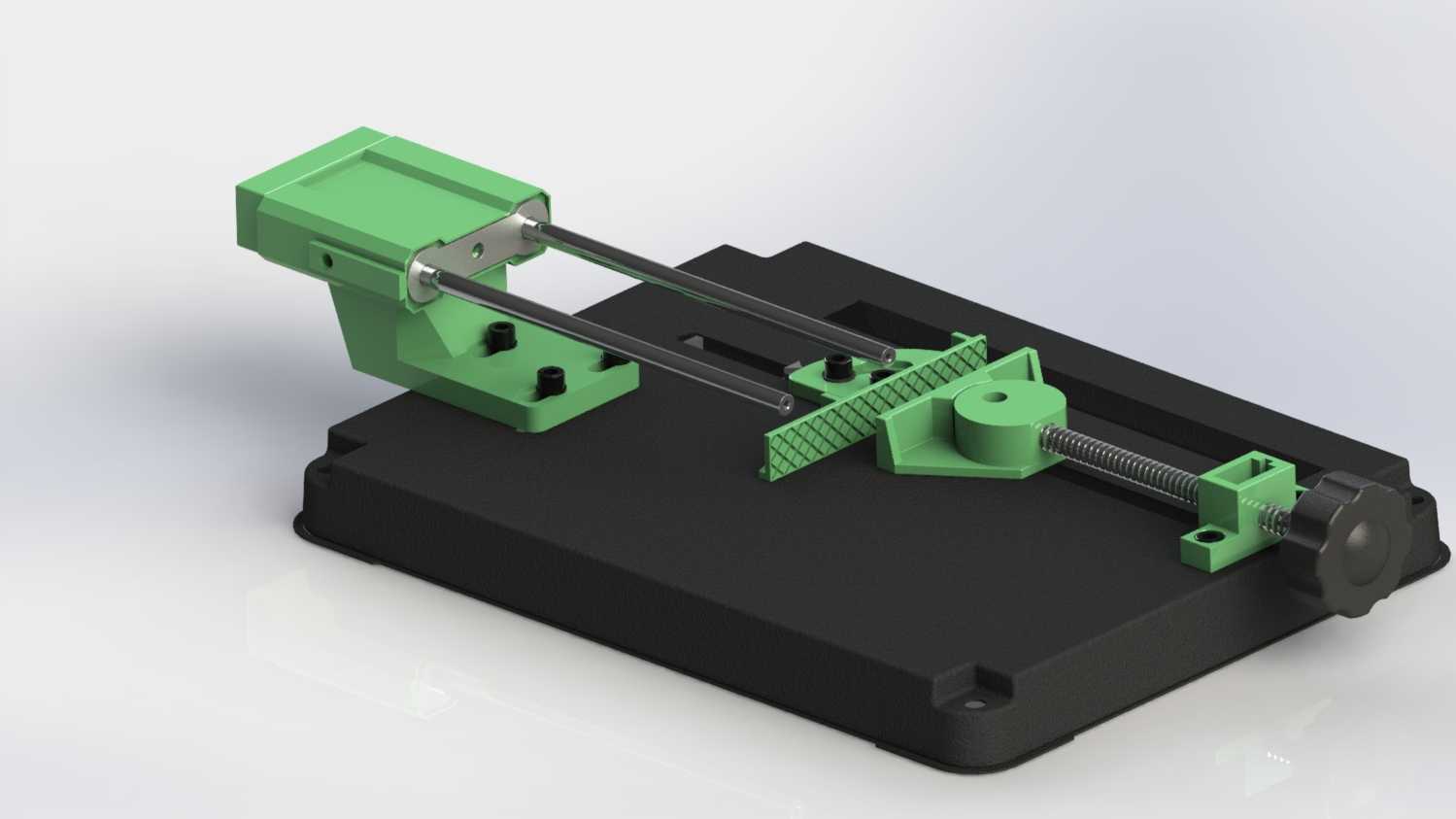

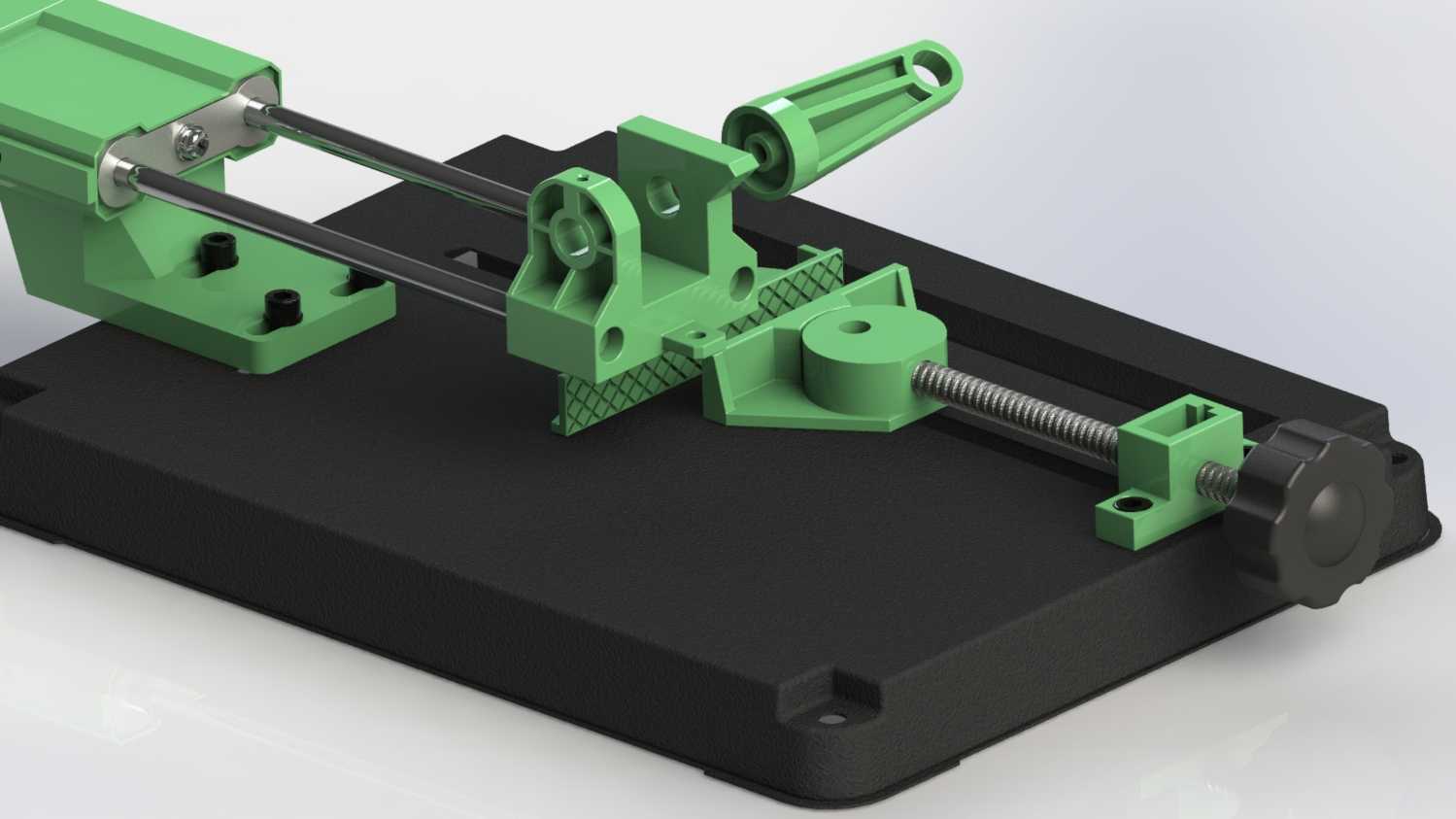

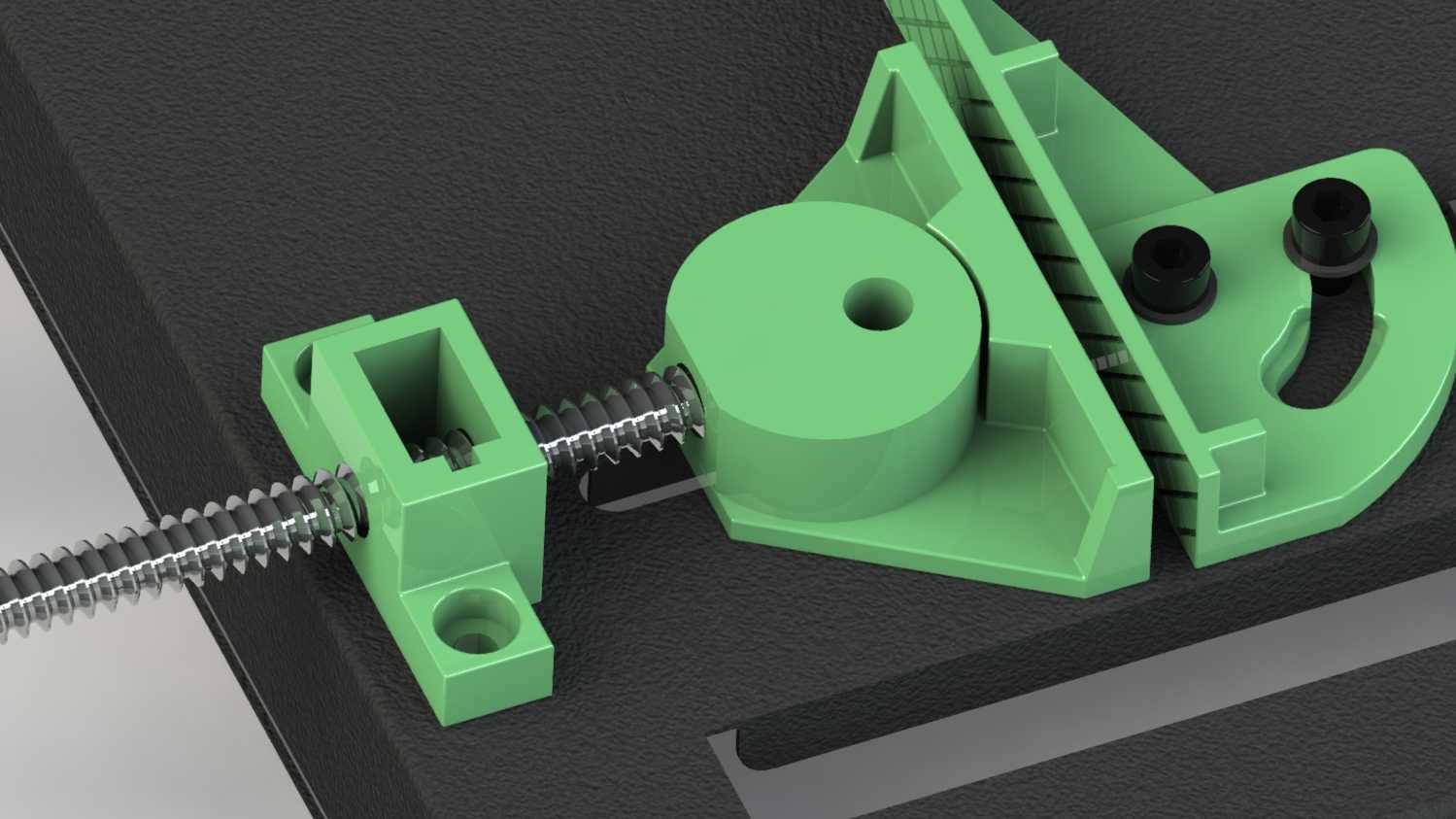

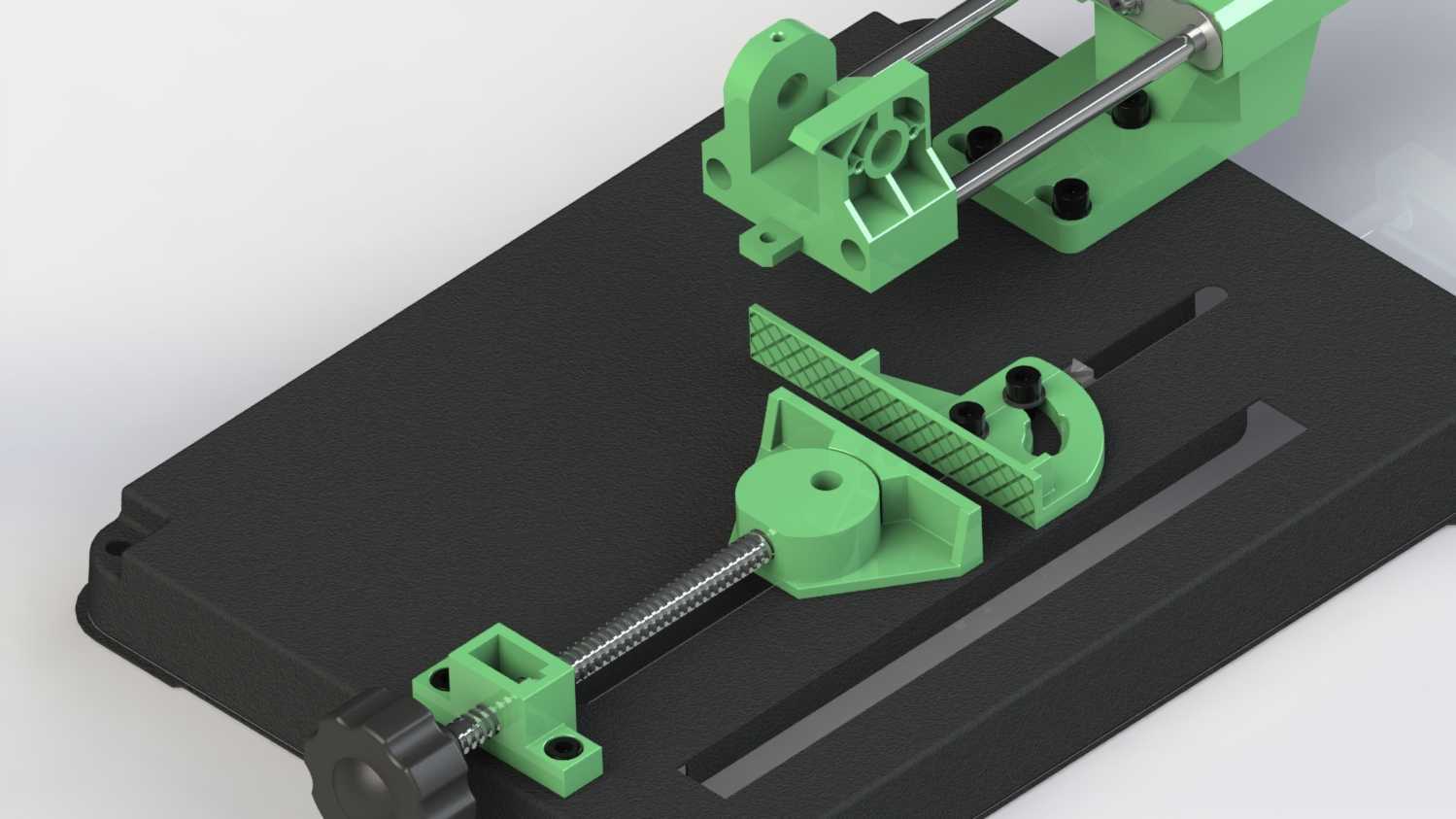

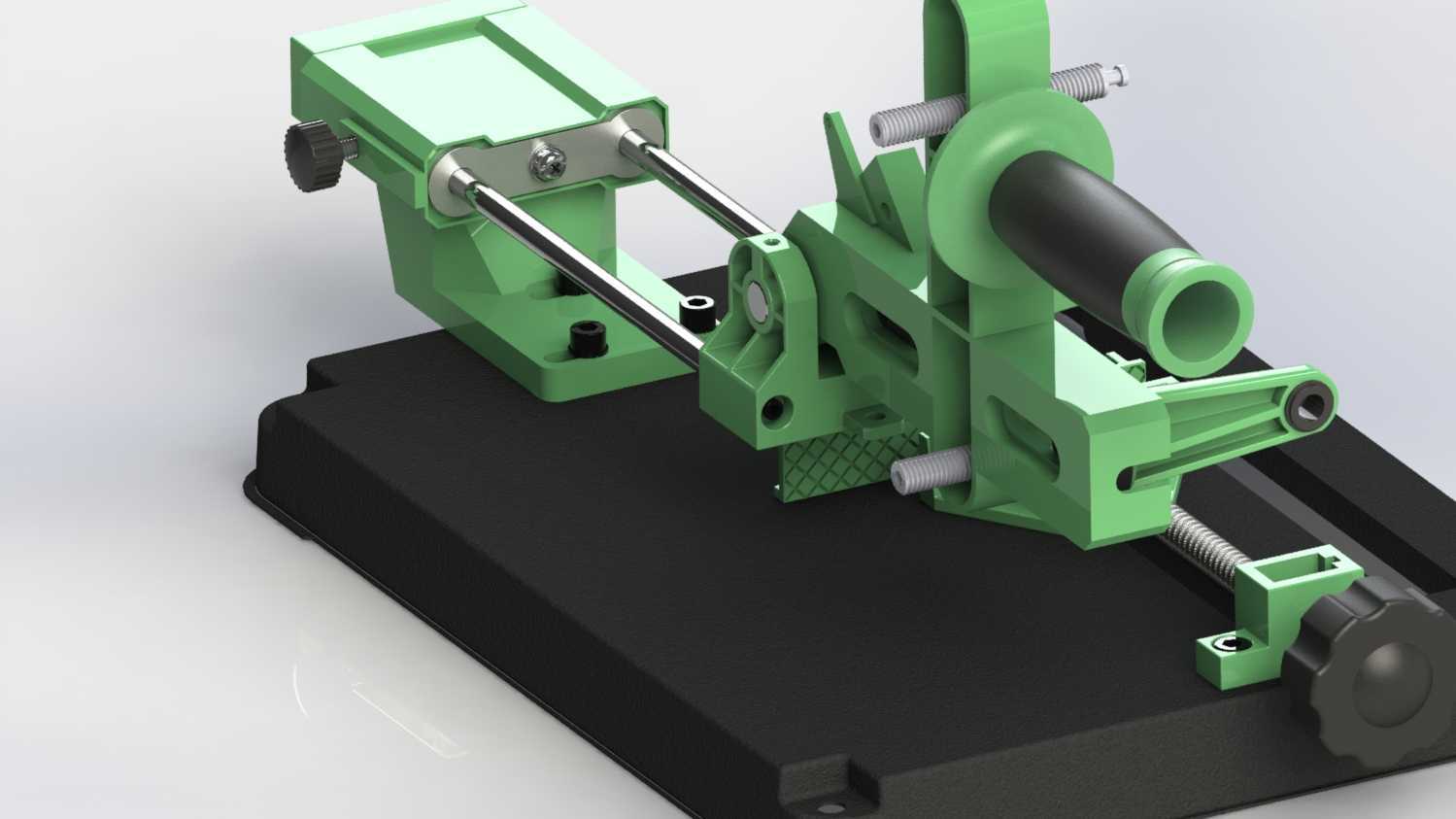

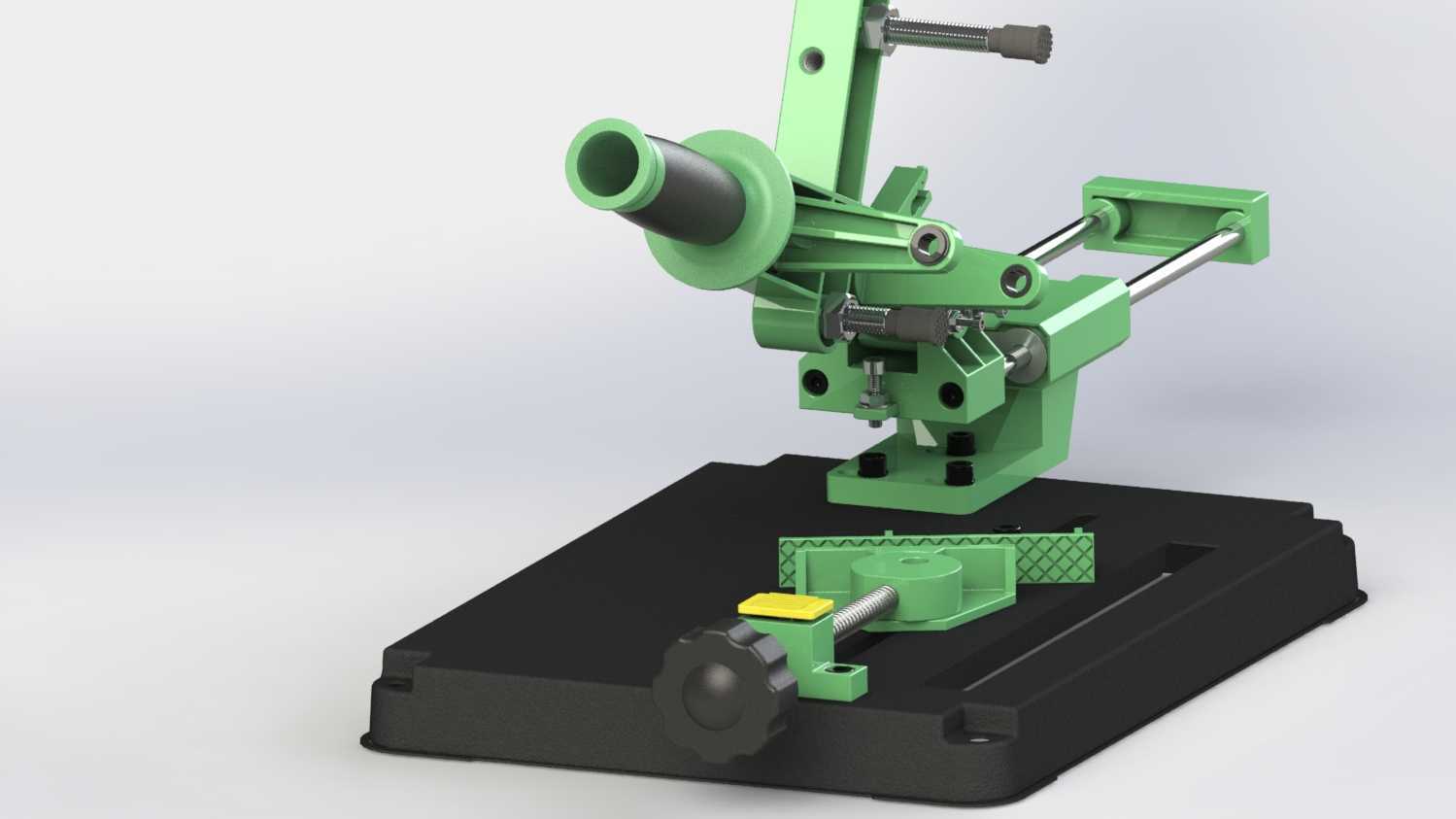

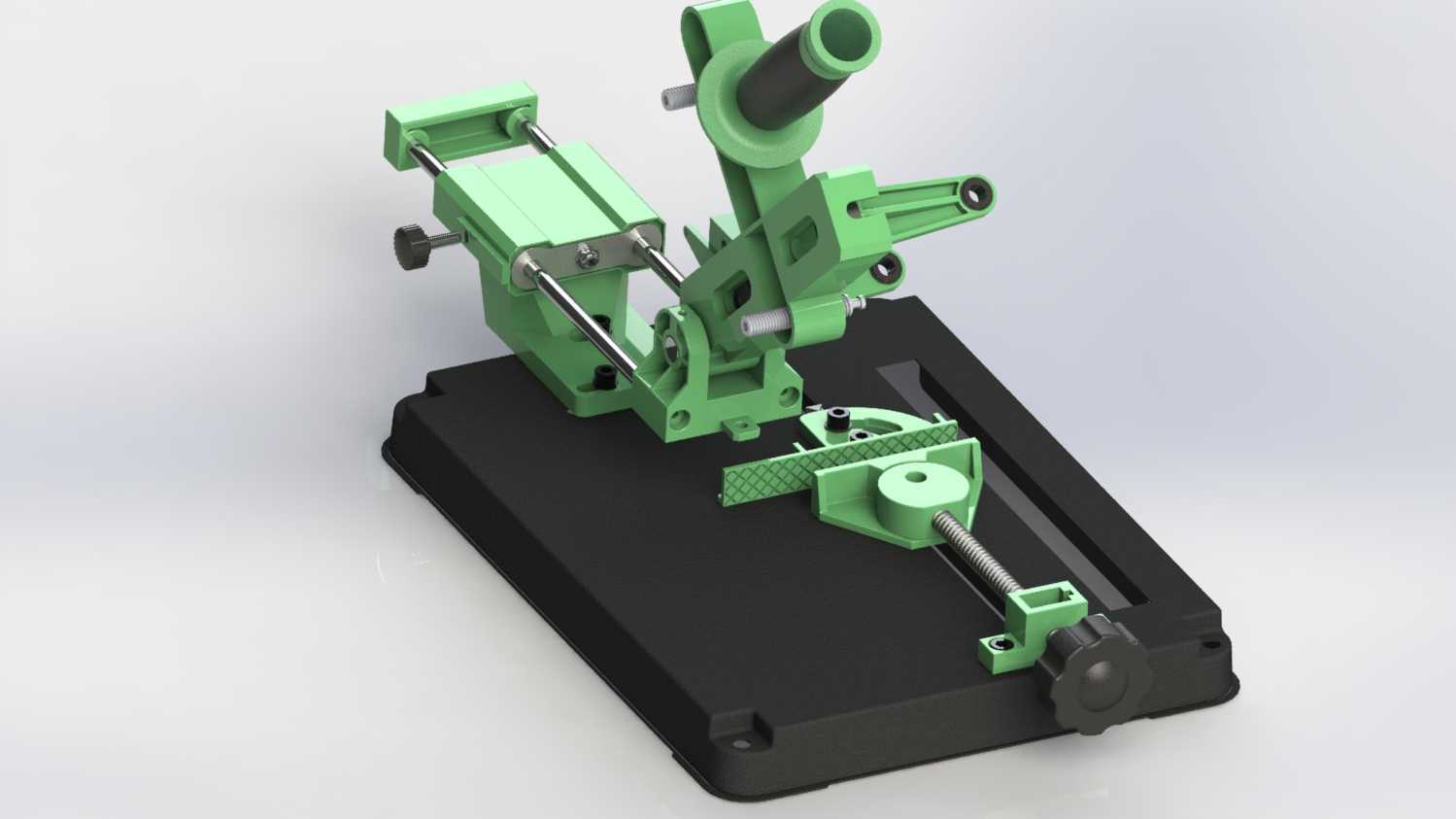

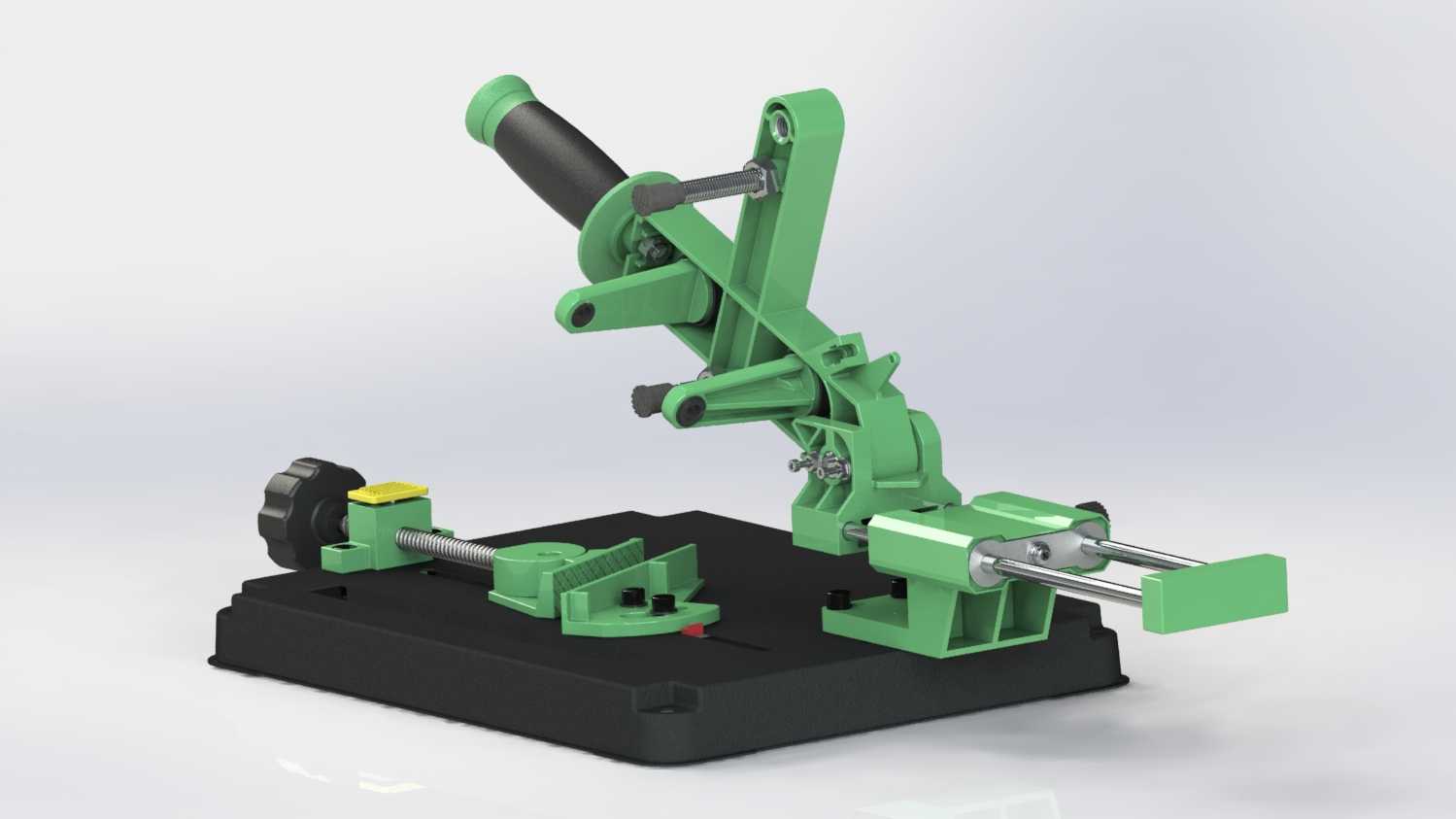

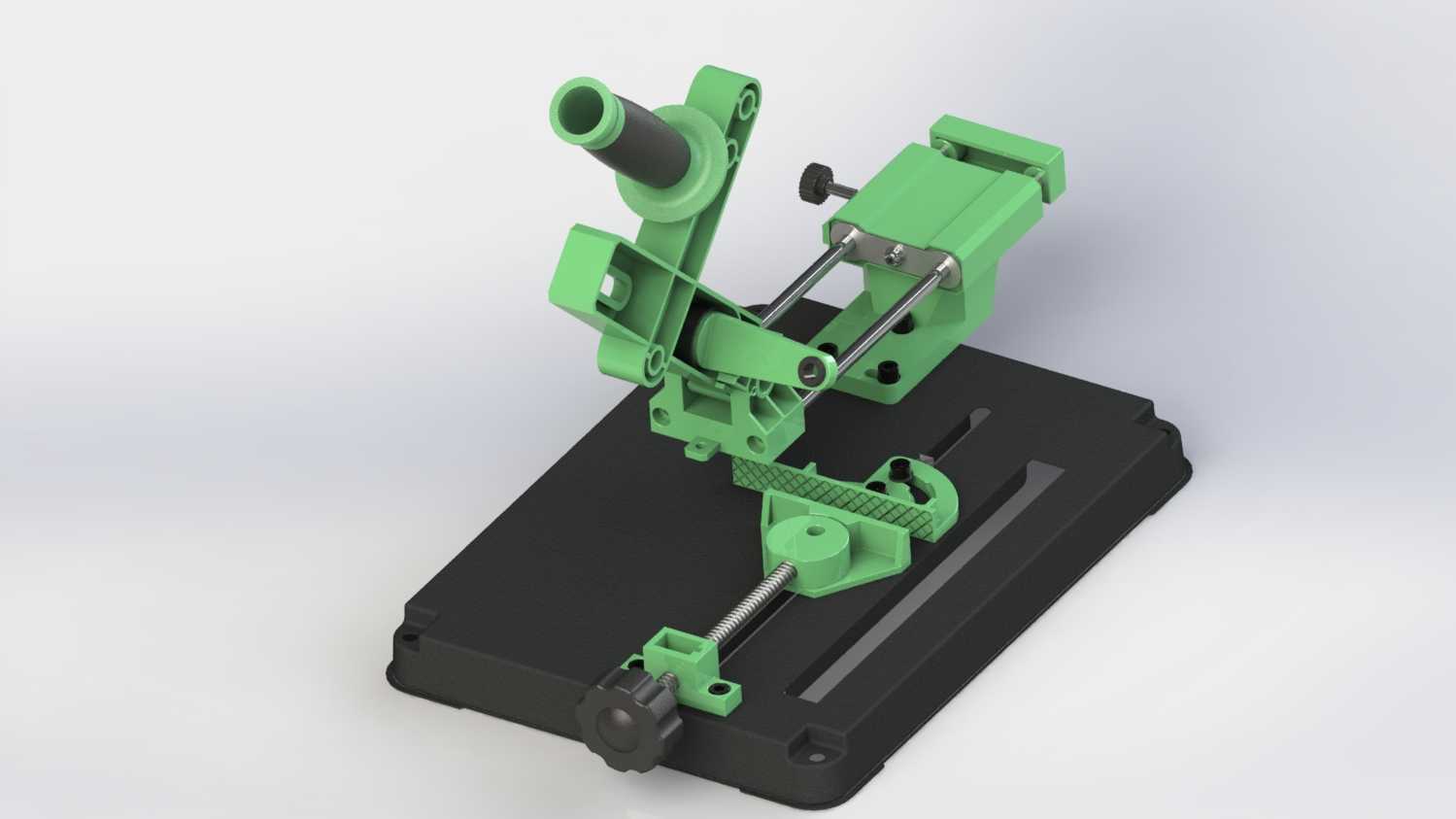

　　既降低了作业过程中的安全风险，也能保证加工位置的角度一致性。从结构设计思路来看，这款工装没有采用复杂的铸造一体基座，而是选择了钢板拼接式的黑色基座，基座底部预留了四个安装沉孔，可以直接通过T型螺栓固定在标准机床工作台或者木质实训台面上，安装边界的孔位间距适配多数常规小型工位的安装尺寸，不需要额外做转接板就能完成固定。上部的夹持执行部分采用了分体式装配结构，带V型槽的夹持座通过两根平行光杠实现角度调整后的导向支撑，调整到位后通过侧面的锁紧旋钮完成位置固定，不会出现夹持后角度偏移的问题；下部的横向滑台采用了梯形丝杠传动的手动进给结构，手轮转动时带动滑台沿基座上的直线导轨做横向移动，进给过程平稳无卡顿，滑台表面同样设置了带防滑纹的支撑块，

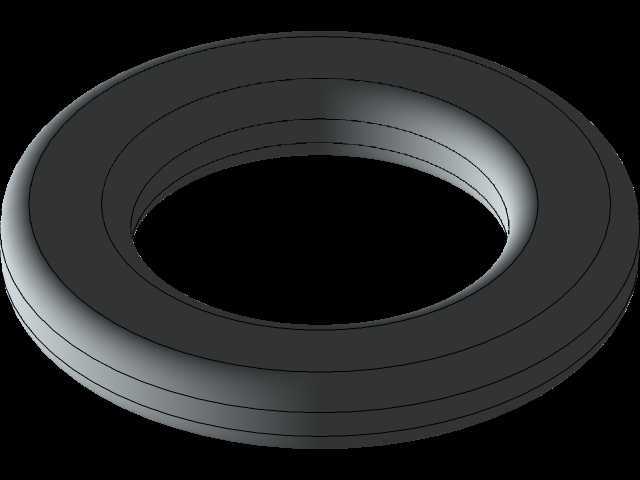

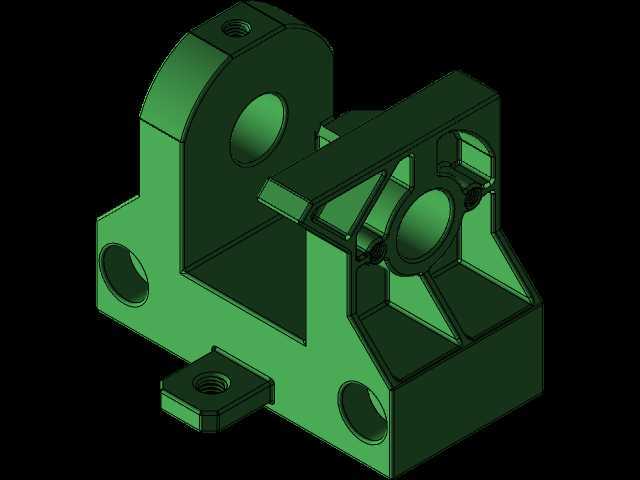

　　可以托住工件的下部，避免长管件装夹时出现悬臂下垂的问题。细节设计上，所有铰接转动位置都加装了耐磨衬套，长期反复调整角度也不会出现轴孔磨损导致的间隙过大问题，夹持管口的位置做了圆弧过渡处理，不会在装夹薄壁管件时夹伤工件外表面；锁紧旋钮的手拧部分做了滚花处理，手上沾有切削液或者油污时也能顺利施力锁紧，不需要额外借助扳手操作。在实际使用过程中，这类工装的适配性很强，除了装夹圆形管件，更换上部的夹持块之后，也可以装夹方形、异形的小型零件，调整角度后完成斜孔加工、斜面打磨等普通平口钳难以完成的装夹需求。它的整体结构没有易损的复杂传动部件，日常维护只需要定期在光杠、丝杠和铰接点位置涂抹少量润滑脂就能长期保持操作顺畅，相比电动、气动夹具，

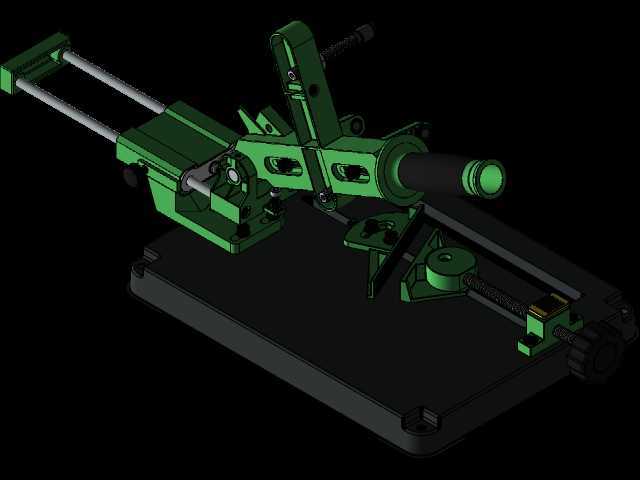

　　它的故障概率极低，非常适合作业场景多变、维护条件有限的场合使用。结构建模过程中，所有配合面的公差都按照普通机加工的自由公差做了预留，零件加工不需要高精度的数控设备，普通铣床、钻床就能完成所有零件的加工制作，加工成本低，后期如果有零件损坏，也可以快速测绘替换，不需要采购专用的替换配件。
