双座式带蓝柄手动快速夹钳结构设计

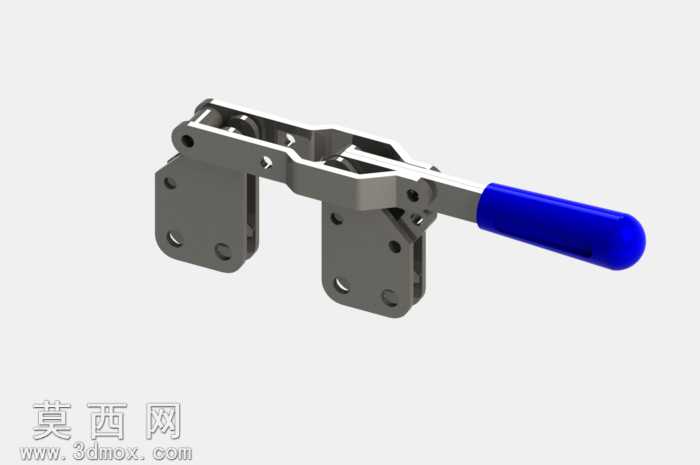

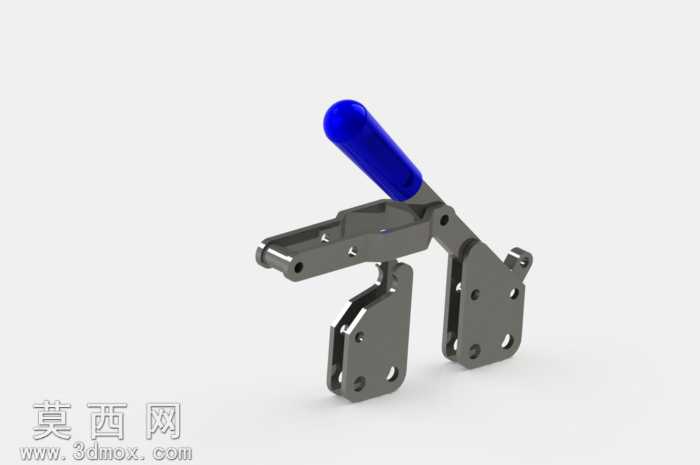

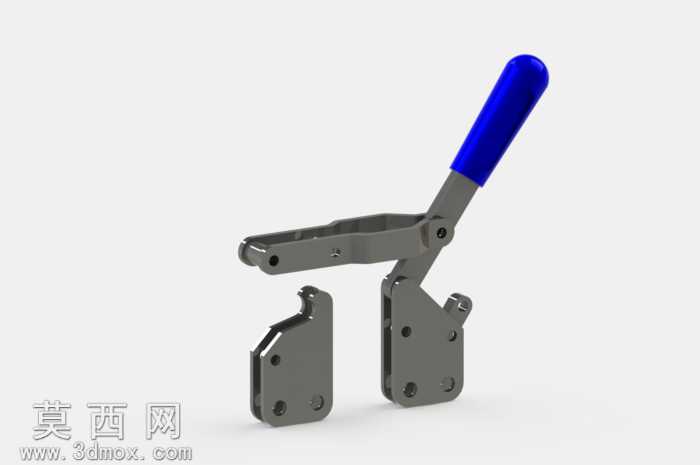

本作品为双安装座式手动快速夹钳的三维参数化模型，建模过程严格遵循机械加工零件的实际公差配合要求，采用自底向上的装配建模思路完成整体搭建。首先对夹钳的各个组成零件进行单独建模：包含两个对称布置的底部安装基座，基座上预留标准螺栓安装孔位，孔位尺寸匹配常用工装安装的螺栓规格，基座表面做倒角处理避免装配锐边；中间的连杆传动组采用多段铰接结构设计，每处铰接轴的配合间隙控制在合理范围，保证机构运动顺畅无卡滞，同时避免间隙过大导致的夹紧松动问题；操作手柄部分采用符合人体工学的弯折造型，手柄末端包覆蓝色防滑握套，握套表面做细微防滑纹理处理，提升手动操作时的摩擦力，降低长时间操作的手部疲劳感。材质分配上，夹钳的金属受力部件统一赋予发黑处理的合金钢材质，表面呈现哑光深灰金属质感，还原工业快速夹钳的真实表面处理效果，铰接轴部分赋予亮面镀铬金属材质，区分不同功能部件的视觉层次，蓝色握套赋予磨砂软胶材质，通过材质属性的粗糙度、反光度参数调整，区分金属与非金属部件的视觉差异。结构设计上采用双基座对称布局，相比单座夹钳拥有更大的夹紧接触面积与更高的结构刚性，夹紧状态下通过连杆机构的死点位置实现自锁，无需额外施加持续外力即可保持稳定的夹紧力，避免加工或装配过程中工件松脱。建模过程中对所有运动部件进行了干涉检查，验证手柄从张开到夹紧的全行程运动过程中，各连杆、基座、压头之间无运动干涉，保证机构运动逻辑合理，模型可直接用于工装设计选型参考、机构运动原理演示以及非标工装的二次开发设计，整体结构紧凑，安装便捷，适配各类需要快速夹紧固定的工装场景。
