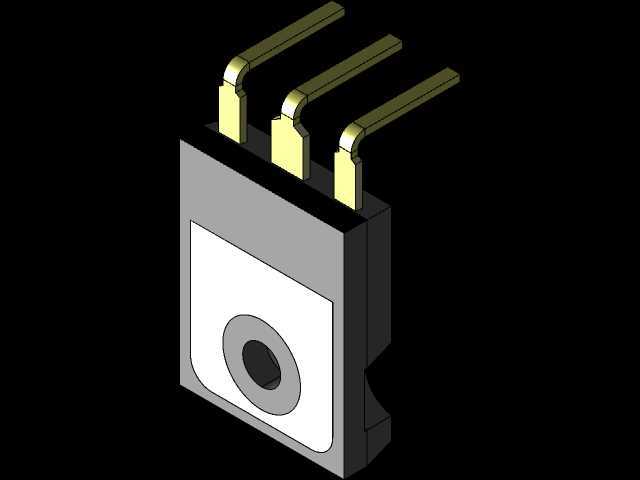

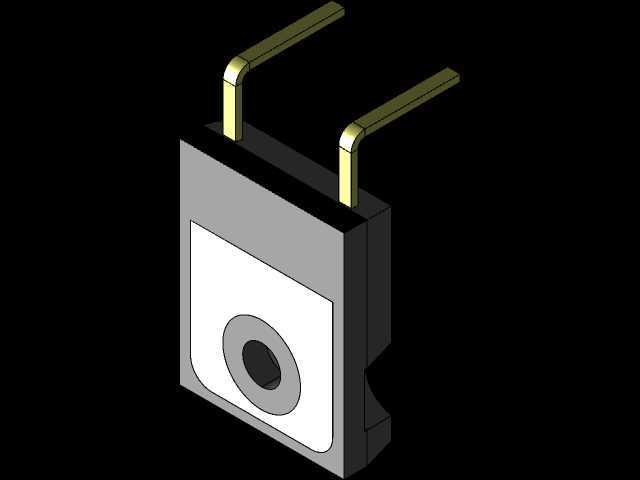

在工业电源、变频驱动、新能源充换电设备这类需要处理大电流、高电压的电力电子场景里,功率半导体器件的封装外壳从来不是简单的防护结构,而是直接决定器件散热效率、安装可靠性、电气绝缘性能的核心结构件,这款带弯曲引脚的TO-247晶体管外壳,就是针对卧式贴装散热场景优化的封装结构。
不同于常规直引脚TO-247封装需要垂直插装、器件本体与PCB板面呈90度夹角的安装方式,这款外壳的引脚做了两次90度弯折成型,能让封装本体完全平行于PCB板面铺设,安装时器件背面的金属散热基面可以直接贴合固定在PCB旁侧的铝制散热板、水冷板或者设备金属壳体上,不需要额外的转接固定件,也不会因为垂直安装导致器件高度超出设备内部的空间限制。在小体积工业开关电源、车载DC-DC模块这类内部竖向安装空间紧张的设备里,这种卧式安装结构能把整体功率器件部分的安装高度压缩到直插封装的三分之一以内,同时让散热路径更短——器件工作时产生的结温可以直接通过背面的金属基板传导到外部散热结构,不需要经过引脚或者PCB铜箔做二次导热,能有效降低大负载工况下的器件温升,避免因为散热不足导致的功率降额或者器件损坏。
从结构设计细节来看,外壳本体采用耐高温的绝缘工程塑料模压成型,包裹住内部的半导体芯片与引线框架,仅在背面露出金属散热基面,正面预留的圆形安装孔是用来穿装固定螺丝的,安装时可以通过M3规格的螺丝把整个封装牢牢压接在散热板表面,孔位周边做了局部加厚处理,避免螺丝锁紧时的压力导致塑料外壳开裂。引脚部分的弯折位置做了精准的尺寸控制,三个引脚的弯折高度、伸出长度完全一致,焊接到PCB对应焊盘时,每个引脚的焊接面都能和焊盘完全贴合,不会出现虚焊、引脚受力翘起的问题;引脚根部和塑料外壳衔接的位置做了圆弧过渡的应力释放结构,不管是安装时的按压受力,还是设备运行过程中因为温度变化产生的热胀冷缩应力,都不会集中在引脚和塑封体的衔接位置,避免长期使用后出现引脚断裂、封装漏气的问题。
做结构选型的时候需要特别注意安装边界的匹配:首先是散热面的平面度要求,和这个外壳背面贴合的散热板安装面平面度需要控制在0.05mm以内,贴合面之间要涂覆均匀的导热硅脂或者垫导热绝缘片,避免因为接触面存在缝隙导致热阻飙升;其次是引脚的焊盘尺寸设计,PCB上对应三个引脚的焊盘需要按照弯折后的引脚间距、引脚宽度做匹配,焊盘长度要预留0.3mm左右的焊接余量,避免波峰焊或者回流焊时出现连锡、虚焊的问题;另外安装孔的中心距需要和外壳上的固定孔位完全对齐,锁紧螺丝的时候扭矩要控制在合理范围,扭矩过大会压裂塑封本体,扭矩过小则会导致散热面贴合不紧密,影响散热效果。
在实际的设备装配场景里,这种带弯曲引脚的TO-247外壳还能优化生产流程:直引脚的TO-247器件如果要做卧式安装,生产线上需要额外增加引脚弯折工序,人工或者设备弯折引脚时很容易出现引脚弯折角度不一致、引脚受力损伤内部芯片的问题,直接采用预成型弯脚的封装外壳,不需要生产端做二次引脚加工,能直接上SMT或者波峰焊生产线完成焊接,既提升了装配效率,也避免了二次加工带来的器件损伤风险。在大功率充电桩模块、工业变频器的逆变桥、光伏逆变器的MPPT电路里,这种封装结构的功率器件已经成为小体积高功率密度设计的首选,它既保留了TO-247封装大电流承载能力强、散热面积充足的优势,又通过引脚弯折的结构优化解决了直插封装安装高度大、散热路径长的痛点,能在有限的设备空间里实现更高的功率输出,同时保证长期运行的结构可靠性。
