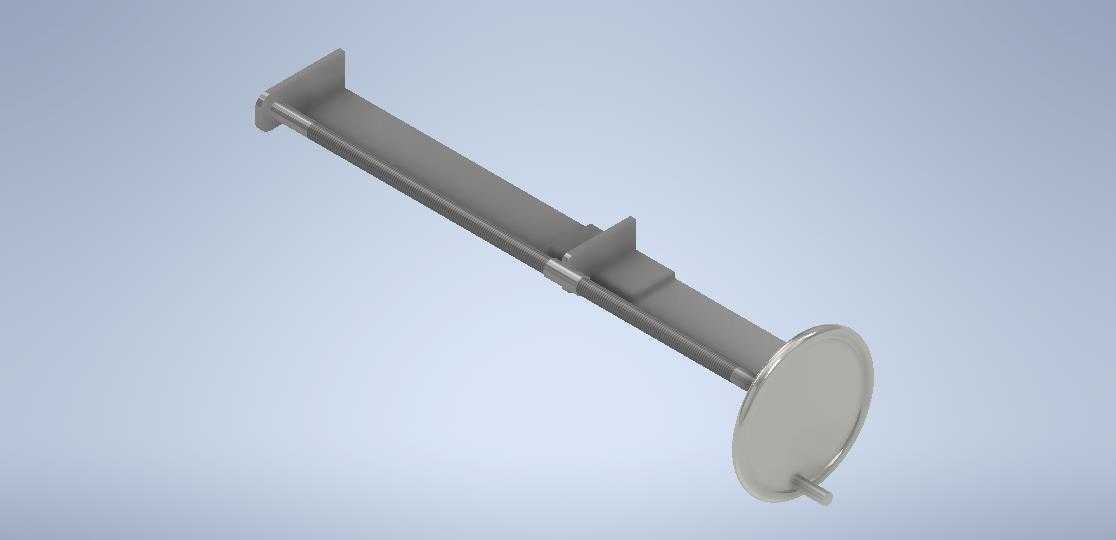

车床进给传动丝杠结构三维设计

　　在普通车床的进给传动系统中，这类丝杠部件承担着将主轴回转运动转化为刀架直线进给运动的核心作用，是保障车削加工走刀精度、螺纹加工导程准确性的关键执行构件。从实际应用场景来看，该部件适配中小型卧式车床的纵向进给传动链路，安装在床身导轨内侧的支承座之间，一端连接进给箱输出轴，另一端通过开合螺母与溜板箱联动，可实现光杠传动无法完成的螺纹车削进给动作，也可在大螺距加工、精密进给工况下替代光杠传递精确的直线运动。

　　从功能特性上看，该丝杠采用梯形螺纹牙型设计，相比普通三角螺纹具备更高的传动效率与轴向承载能力，牙侧间隙可通过开合螺母的调整机构补偿，长期使用磨损后无需整体更换即可通过调整恢复传动精度，适配铸铁、钢件、有色金属等多种材质工件的车削加工进给需求。丝杠两端的轴颈结构经过磨削加工，分别匹配前端推力球轴承与后端深沟球轴承的安装尺寸，可同时承受轴向切削力与径向安装偏差带来的附加载荷，端部的方形传动头与进给箱输出端的滑套配合，可在过载时产生打滑保护，避免硬冲击打坏螺纹牙型。

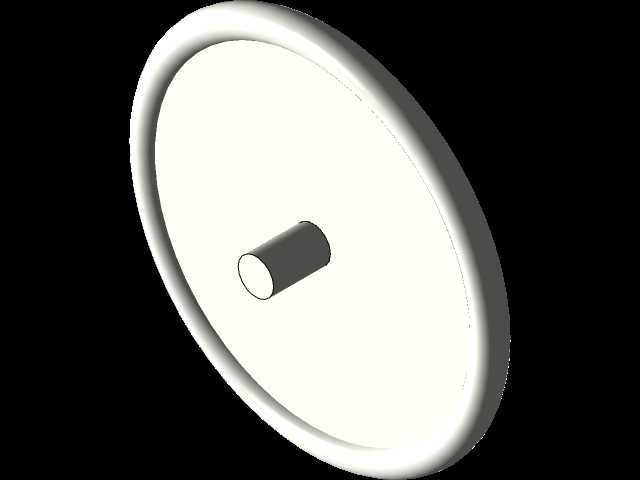

　　设计过程中首先需要匹配对应车床的床身安装跨距，确定丝杠的有效螺纹长度与总长度，预留两端支承座的安装调节余量，避免丝杠热伸长后出现弯曲卡滞问题。螺纹段的导程参数严格匹配车床的公制、英制螺纹加工进给表，确保开合螺母闭合后，主轴每回转一周刀架的移动距离与标注导程完全一致。中部的限位轴肩用于配合溜板箱的行程限位挡块，防止刀架超程碰撞卡盘或尾座，端部的圆盘结构为丝杠的拆卸工艺台，维修时可通过敲击该部位将丝杠从支承座中顶出，无需破坏床身安装面。

　　安装边界方面，丝杠两端支承座的同轴度公差需控制在0.02mm以内，否则会出现丝杠转动卡滞、进给爬行、螺纹加工表面振纹等问题，安装时需先调整两端支承的同轴度，再穿入丝杠并预紧轴承，最后通过百分表检测丝杠的轴向窜动量，将窜动控制在0.01mm以内才能满足精密车削的精度要求。丝杠与开合螺母的配合间隙需调整至0.03-0.05mm之间，间隙过大会导致进给反向死区过大，螺纹加工出现乱牙、螺距不均问题，间隙过小则会加剧螺纹面磨损，降低丝杠使用寿命。日常使用中需定期在螺纹面涂抹锂基润滑脂，减少金属干摩擦带来的磨损，避免铁屑、切削液进入螺纹啮合面造成研伤。

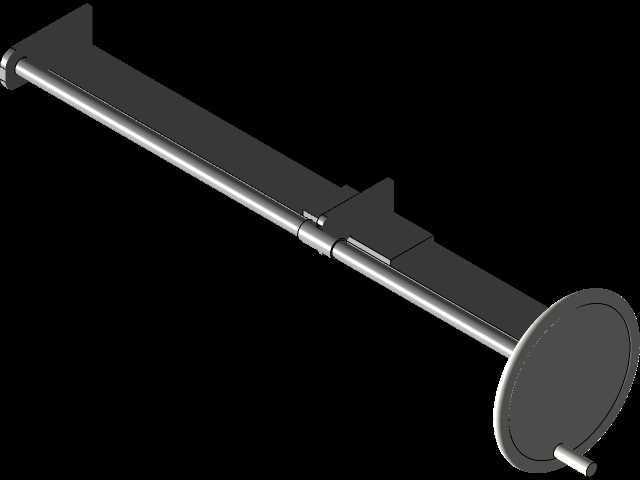

　　从结构细节来看，丝杠上的两个方形挡片分别对应粗进给与精进给的行程触发位置，可根据加工工件的长度调整挡片的固定位置，到达设定行程后自动触发进给停止机构，无需操作人员手动停机，降低批量加工时的超程废品率。丝杠整体采用45号钢调质处理，螺纹表面经过高频淬火，硬度达到HRC40-45，兼顾芯部韧性与表面耐磨性，长期在交变切削载荷下工作也不会出现断裂、塑性变形等失效问题。
