科幻手持探测设备外壳结构设计

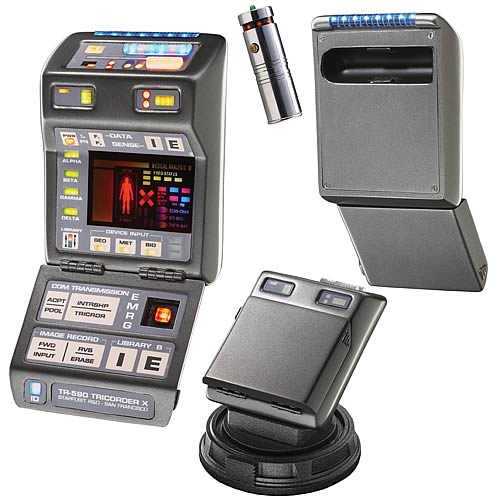

　　本次设计的手持探测设备外壳，最初的需求来源于科幻影视道具复刻与定制电子探测设备的改装场景，不少电子爱好者、道具制作团队在搭建自定义手持检测装置时，往往找不到适配内部电路板、传感模块的现成外壳，要么需要大量切削修改市售手持盒，要么做出来的外观缺乏辨识度，无法匹配科幻题材的视觉要求，这套外壳的设计就是为了解决这类定制化装配的痛点。

　　从实际使用场景来看，这类外壳主要适配两类使用需求，一类是影视cosplay、主题展馆的互动道具制作，外壳需要预留足够的内部空间来安装发光模块、音效板、模拟显示屏，同时要兼顾手持握持的舒适度，长时间握持不会硌手，外壳的开合结构要方便更换电池、调试内部电路；另一类是民用定制化检测设备的改装，比如个人DIY的环境辐射检测仪、工业便携巡检终端的定制外壳，需要在对应位置预留传感器开孔、按键安装位、显示屏视窗，保证内部电子元件安装后不会出现干涉，同时外壳的拼接缝隙要控制在合理范围，具备基础的防尘能力，适配日常户外巡检的使用环境。

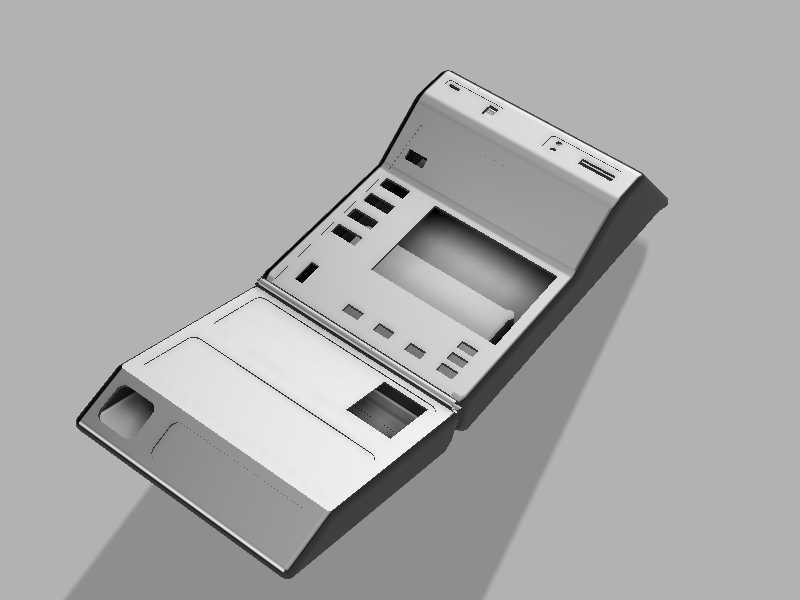

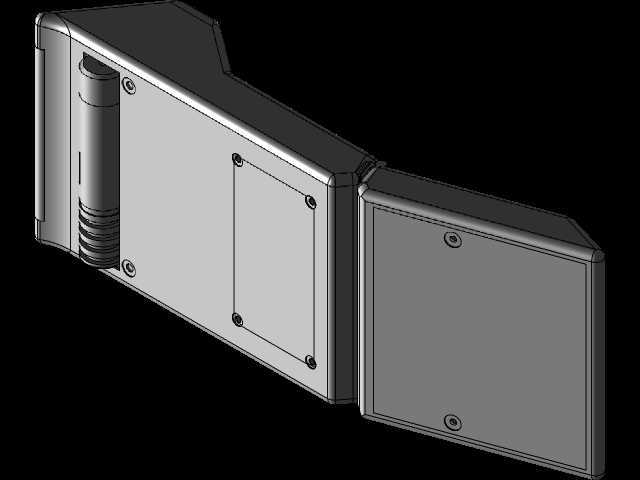

　　设计过程中首先敲定的是翻盖折叠的整体结构，上半部分为显示与操作区，下半部分为主电路板与电池仓，中间通过隐藏式转轴连接，开合角度可以稳定停留在120度到150度区间，方便使用者手持时观察屏幕内容，不需要额外用手固定上盖角度。外壳的边角全部做了R3到R5的圆角过渡，一方面是避免尖锐边角在使用过程中磕碰划伤，另一方面也符合手持设备的人体工学设计，握持时手掌与外壳侧面的贴合度更好，不会出现局部应力集中导致的握持疲劳。

　　尺寸设计上，闭合状态下整体长度控制在160mm，宽度90mm，厚度45mm，这个尺寸刚好适配成年男性的单手握持范围，手掌大小适中的使用者可以单手握持下半部分，拇指能够自然触碰到下半部分的功能按键，不需要调整握持姿势就能完成基础操作。内部安装边界做了分层设计，电池仓区域预留了2节18650电池的安装位，周围设计了2mm高的限位筋，防止电池在外壳晃动时出现移位；电路板安装位预留了M2螺丝柱，柱高统一为6mm，适配常规1.6mm厚度的玻纤电路板，螺丝柱顶部做了0.5mm的倒角，方便安装时对准螺丝孔，同时避免螺丝柱顶端的毛刺顶坏电路板上的贴片元件。

　　上半部分的显示区域预留了3.5寸显示屏的安装视窗，视窗边缘做了1mm宽的台阶位，用来粘贴亚克力透明保护片，台阶深度刚好和1.5mm厚度的亚克力片齐平，粘贴后不会出现凸起或者凹陷，保证外观的平整性。按键区域根据常用的功能布局，预留了12个方形按键孔和3个圆形旋钮孔，孔位边缘做了0.2mm的拔模斜度，方便后续如果做注塑生产时顺利脱模，也能让DIY安装时的按键帽顺利卡入，不会出现卡滞的情况。外壳侧面预留了Type-C充电口、传感器探头的开孔，开孔位置避开了内部的加强筋位置，不会出现充电插头插不到位、传感器安装被筋位挡住的问题。

　　外壳的拼接采用卡扣加螺丝的双重固定方式，上下盖的配合面设计了一圈0.8mm宽的止口，装配后止口互相咬合，能够有效减少拼接缝隙，同时提升外壳的整体结构强度，即使不小心从1米左右的高度掉落到水泥地面，也不会出现上下盖直接脱开的情况。底部设计了可选配的底座安装位，预留了标准的1/4英寸螺孔，既可以搭配专用的展示底座作为陈列道具使用，也能配合支架固定在巡检工作台上，作为固定检测终端使用。

　　细节设计上，外壳表面做了细微的防滑纹理区域，在握持的手指接触位置设计了0.3mm深的网格纹，提升手持时的摩擦力，即使手上有少量汗液也不会轻易滑落。外壳的所有外露边缘都做了0.5mm的倒角处理，去除加工后的锐边，不管是3D打印制作还是后续开模注塑，都不需要额外做大量的飞边修剪工作。内部的加强筋布局按照受力点分布，在转轴位置、电池仓边缘、螺丝柱周围都设置了连接到外壳侧壁的加强筋，筋厚统一为1.5mm，既保证了结构强度，又不会因为筋位过厚导致注塑时出现缩痕，也不会过多占用内部的电子元件安装空间。

　　针对DIY改装的适配性，这套外壳的内部预留了足够的冗余空间，除了预设的电池、电路板、显示屏位置之外，在边角区域预留了额外的空间，可以用来安装小型的蜂鸣器、震动马达、扩展传感模块，不需要额外切削外壳就能完成功能扩展。外壳的壁厚统一设置为2mm，这个厚度不管是用PLA、ABS材料做3D打印，还是用ABS、PC材料做注塑生产，都能保证足够的结构强度，同时不会因为壁厚过厚导致材料浪费、打印时间过长或者注塑冷却不均的问题。
