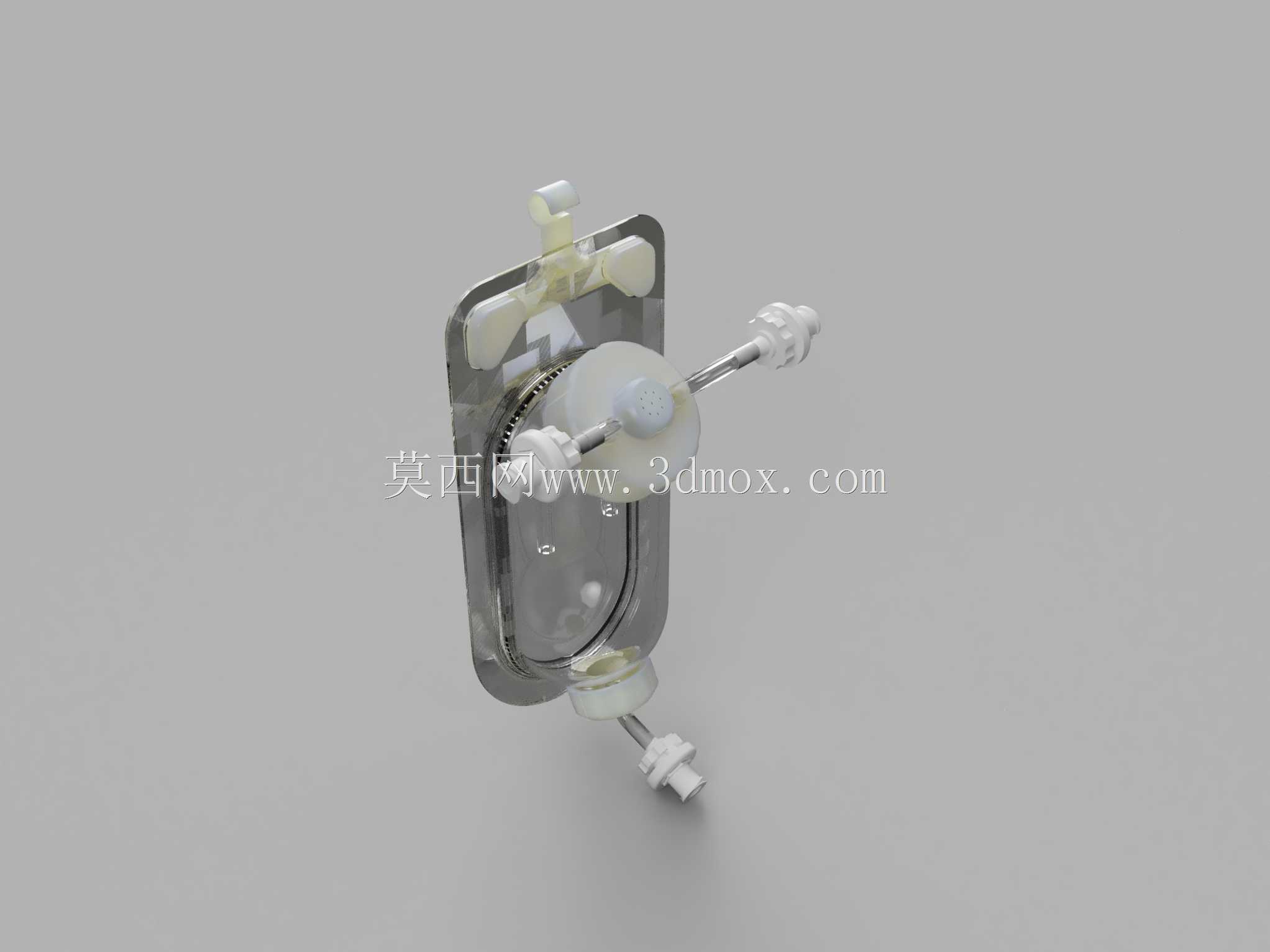

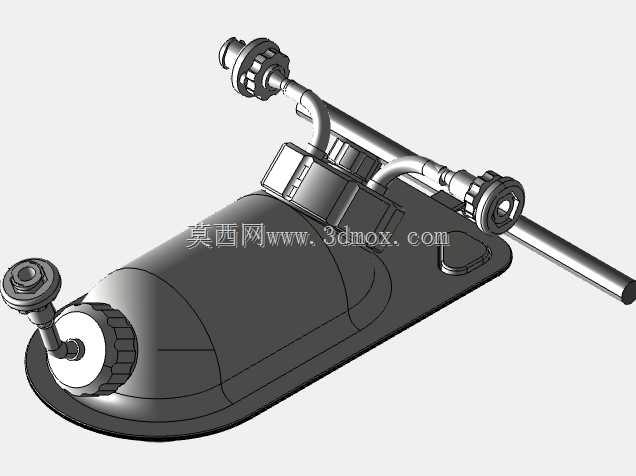

可悬挂铝制支架式生物反应瓶结构设计

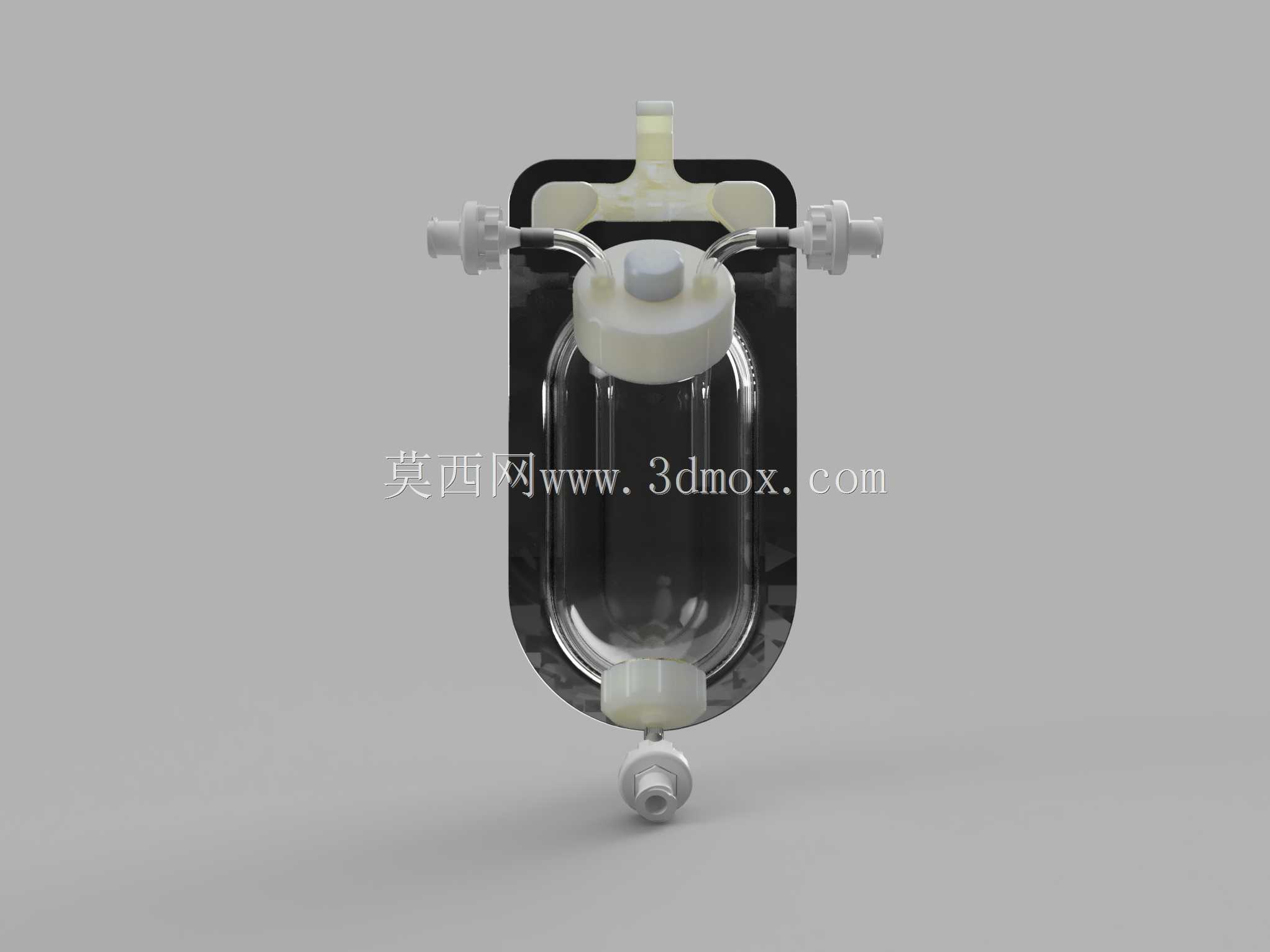

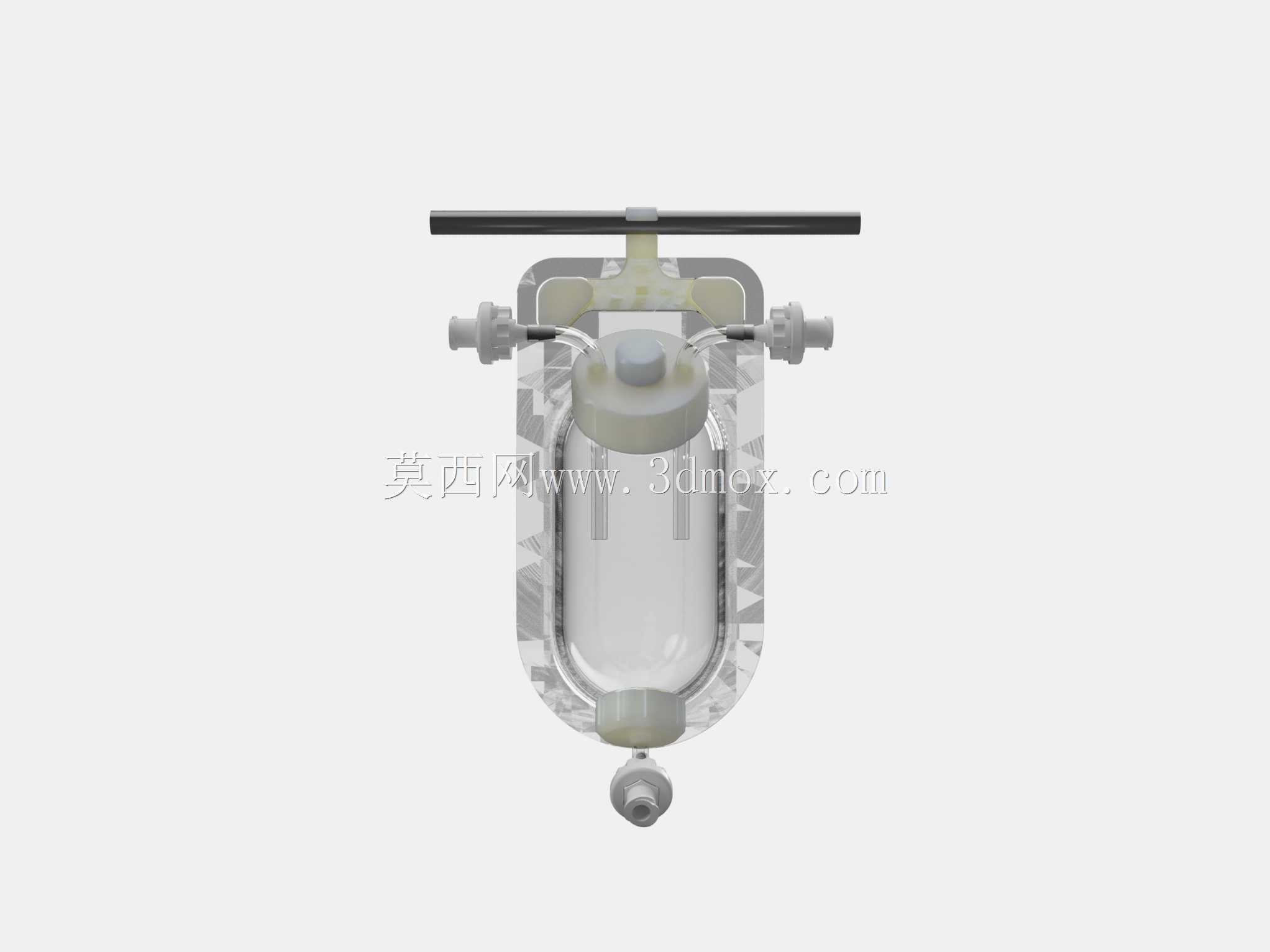

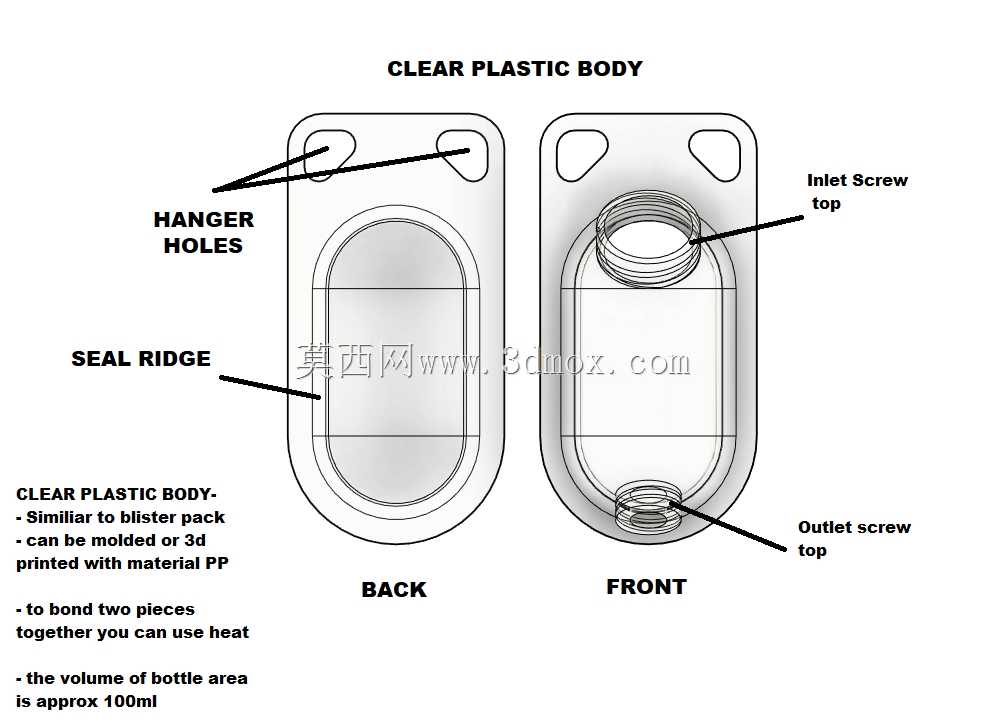

在生物实验室小规模样本培养、试剂反应的作业场景中，传统台式反应容器往往占用操作台面积，且多管路布设时容易出现管线缠绕、操作空间受限的问题，这款可适配铝制支架的悬挂式生物反应瓶，正是针对这类实际使用痛点完成的结构设计。从实际使用需求出发，该反应瓶额定容纳液体容积为100毫升，刚好匹配实验室小批量样本反应、细胞培养、试剂配比的常规用量区间，不会出现容积过大造成试剂浪费，或是容积不足无法满足单次反应投料量的问题。整体瓶身采用透明硬质材质设计，便于操作人员在反应过程中直接观察内部液体状态、液位高度以及反应进程，无需额外打开瓶盖取样查看，降低反应过程中外界污染进入瓶内的概率。

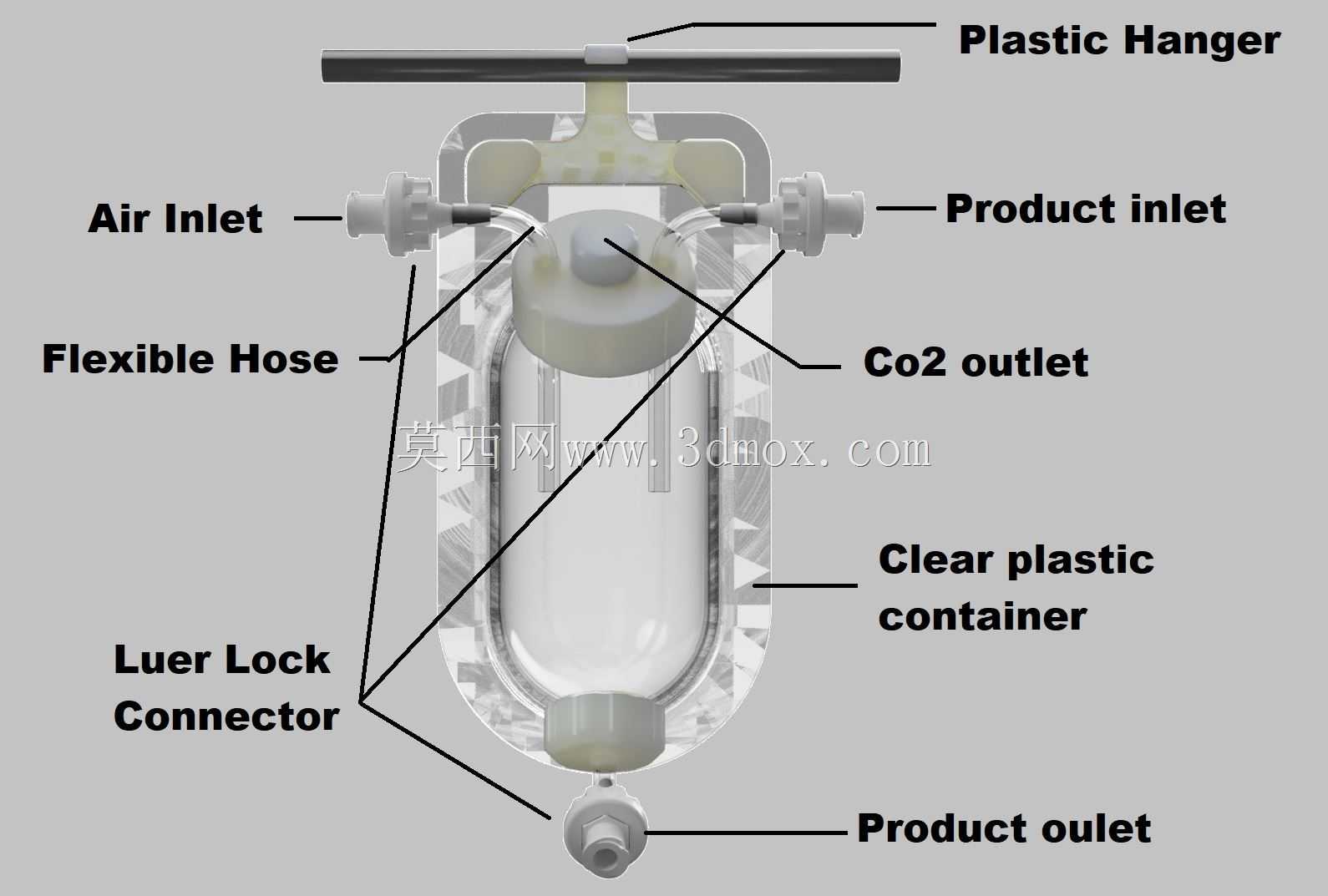

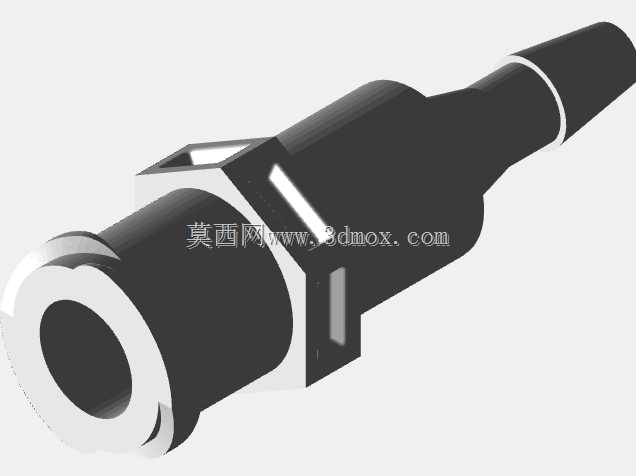

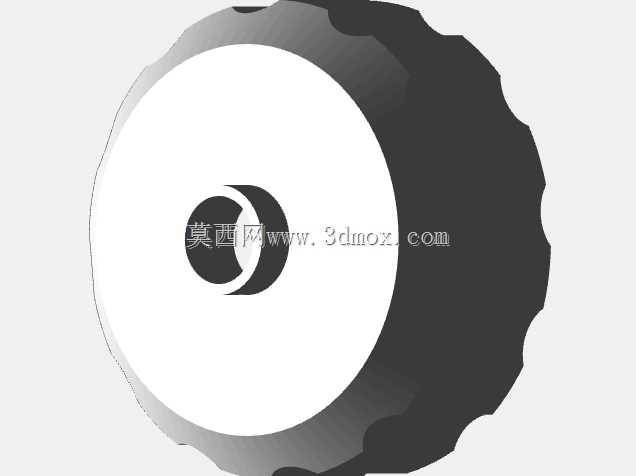

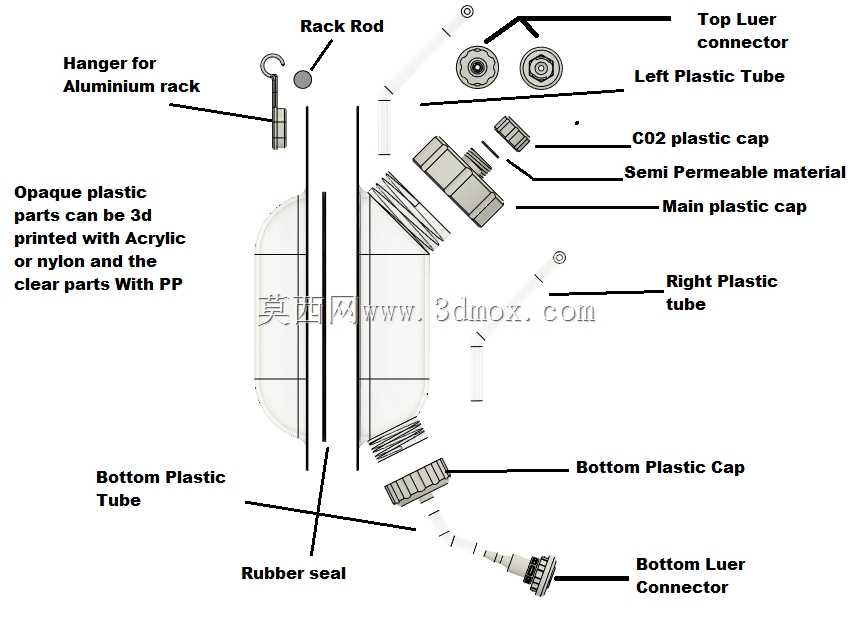

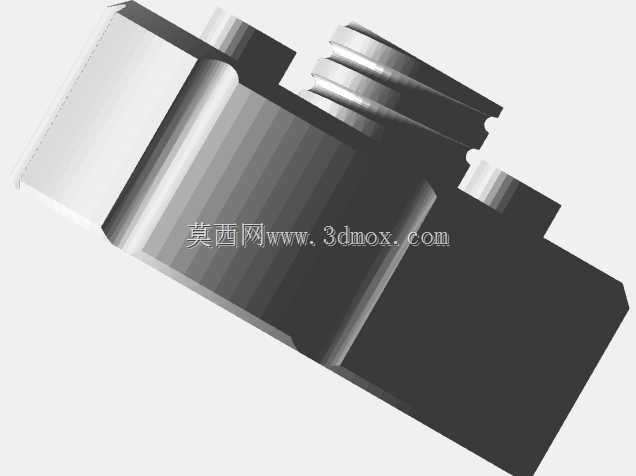

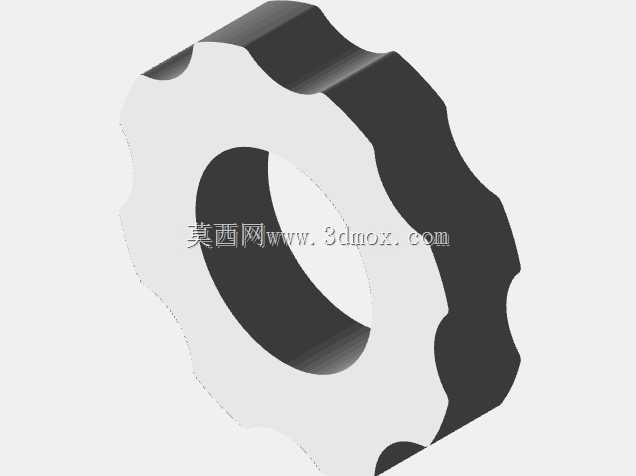

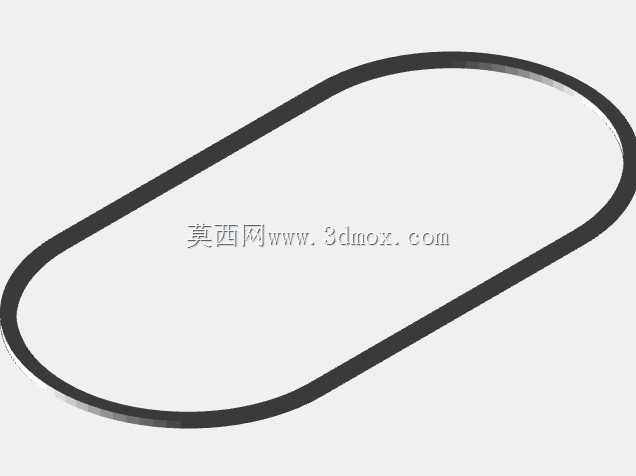

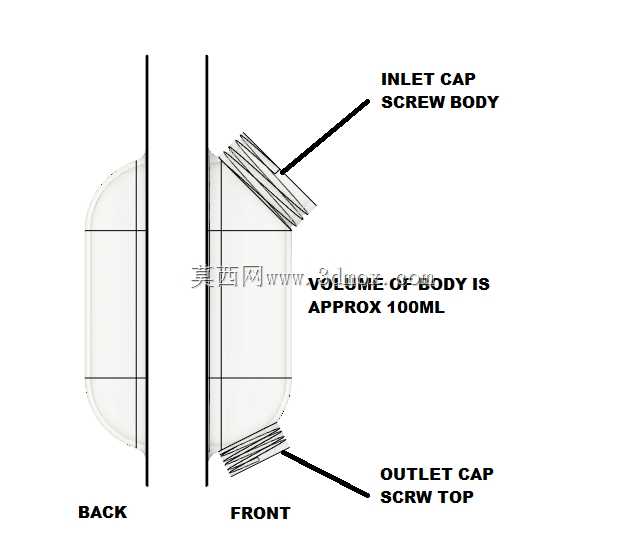

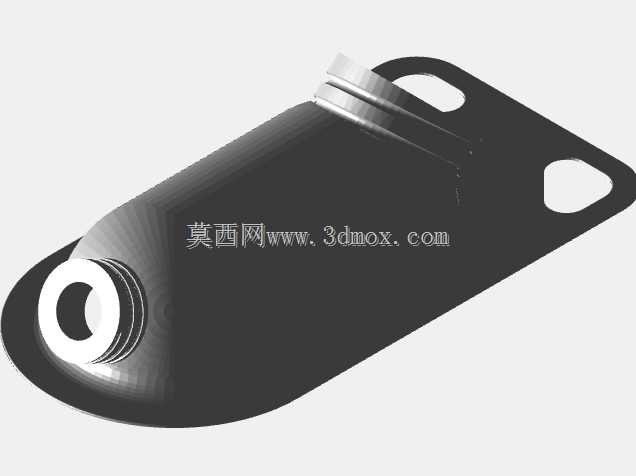

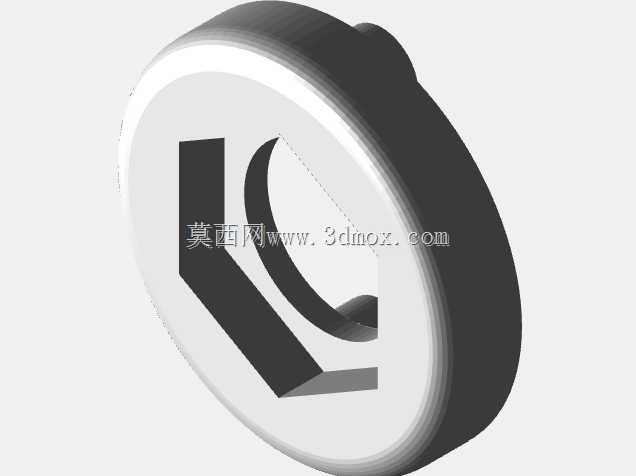

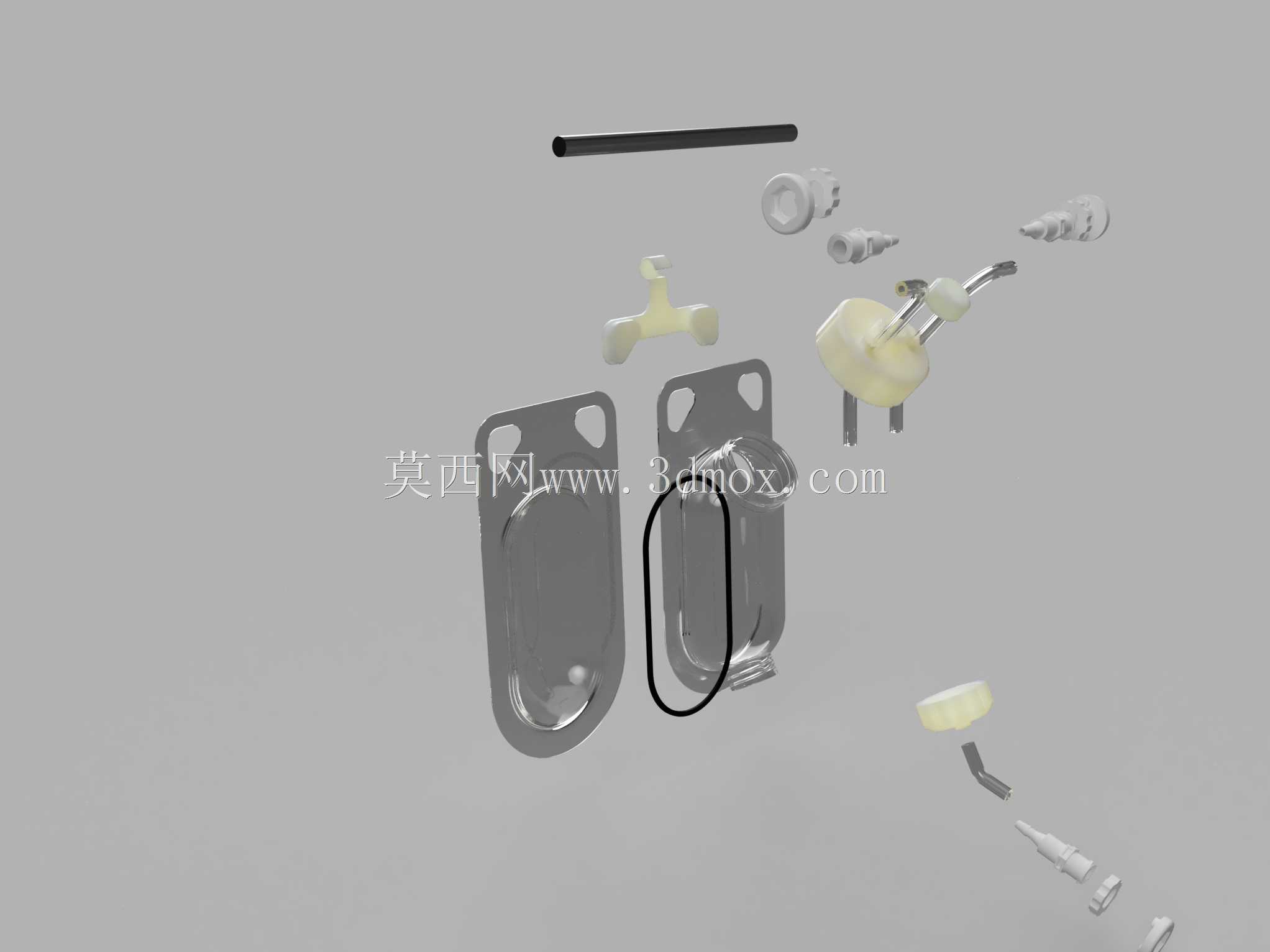

接口设计上，瓶体共设置三处流体通路，其中两处位于瓶身上部侧方，分别作为液体注入口与二氧化碳通入接口，接口处采用标准鲁尔接头结构，可直接匹配实验室常规管路规格，无需额外定制转接头，安装时直接插接即可完成密封，能够耐受常规生化反应的工作压力，不会出现漏液、漏气的问题。瓶身底部设置单独的物料出口，用于反应完成后物料的排出、取样操作，出口位置处于瓶体最低点位，能够保证瓶内液体可以完全排空，无残留积液，减少反应物料的浪费，也便于后续瓶体的清洗作业。瓶身上部设置带螺旋结构的密封上盖，螺旋连接的方式可以保证上盖与瓶体之间的密封可靠性，操作人员无需额外工具即可徒手完成上盖的开合，便于投料、内部清洁以及配件更换，螺旋配合处设置密封胶圈卡位，可根据实际使用需求更换不同耐腐属性的密封胶圈，适配不同酸碱度、不同化学属性的反应物料。

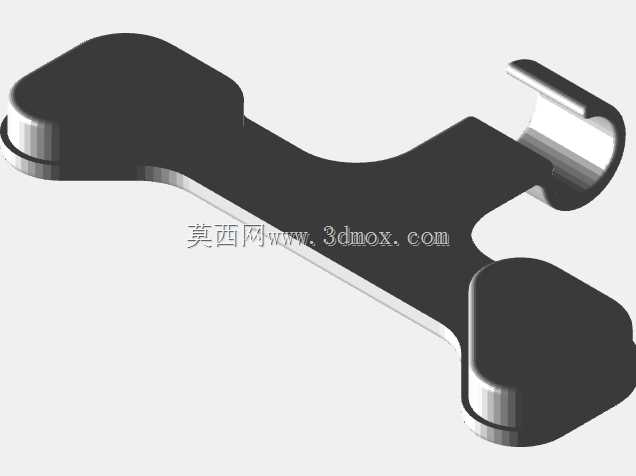

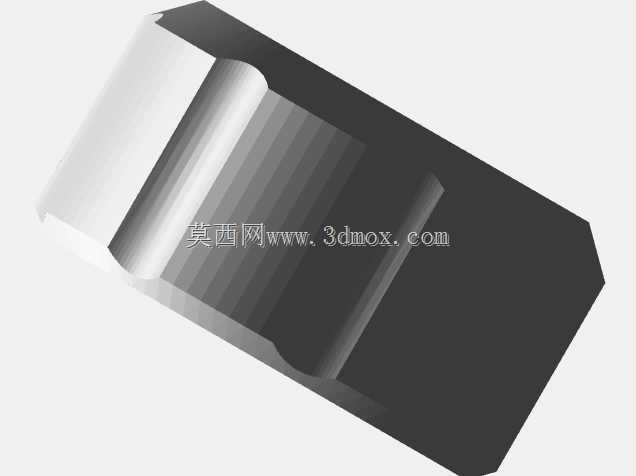

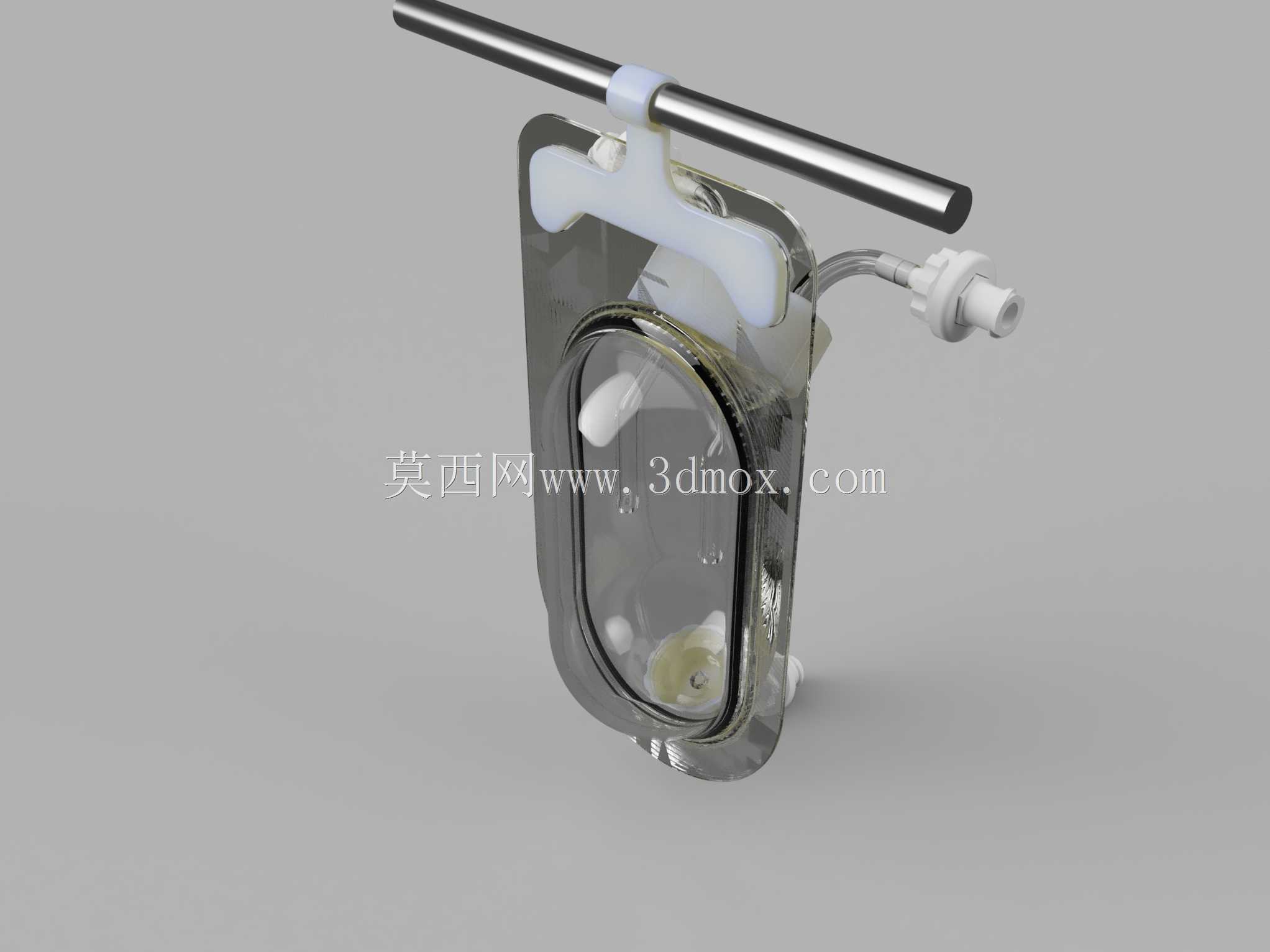

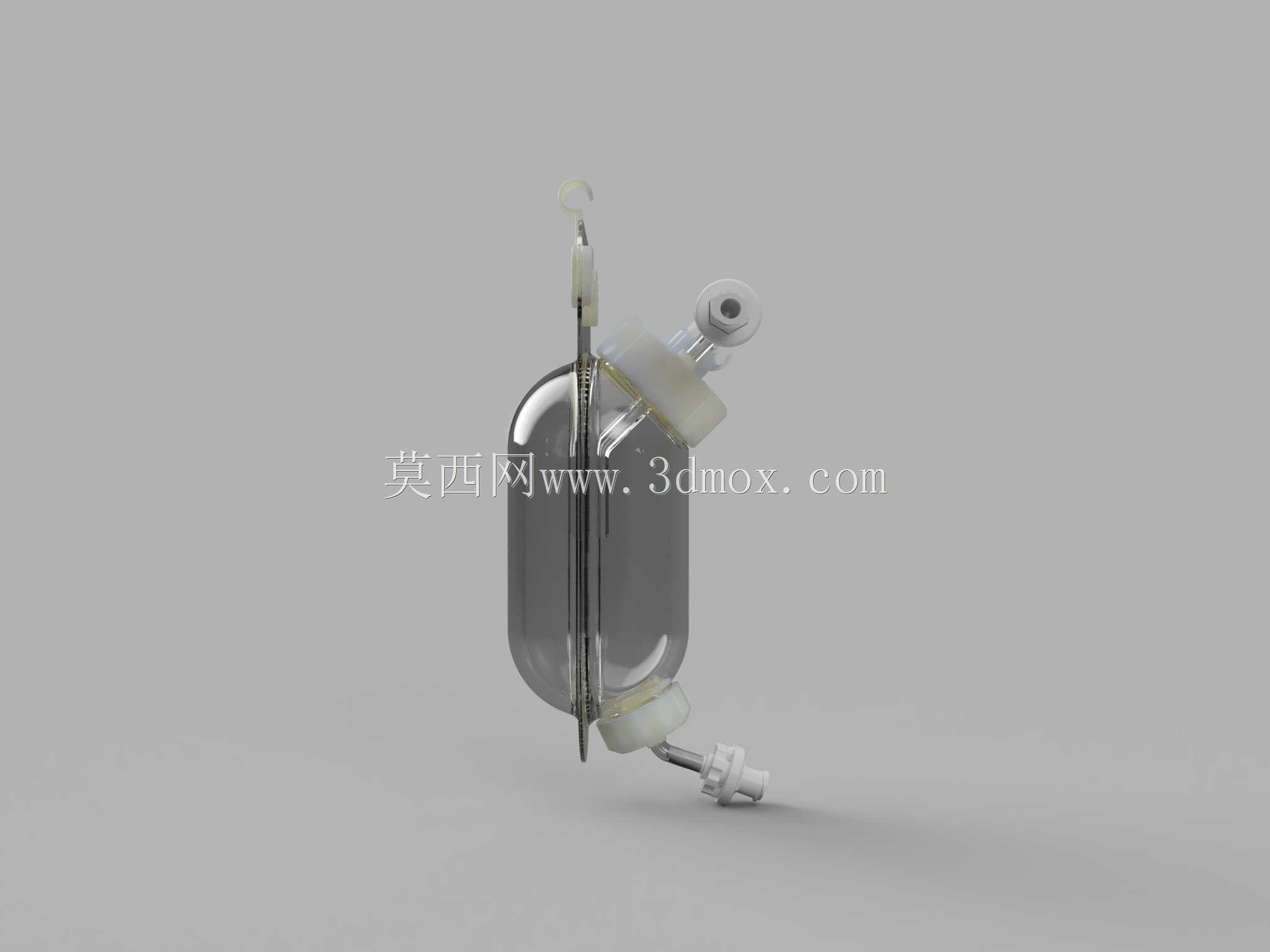

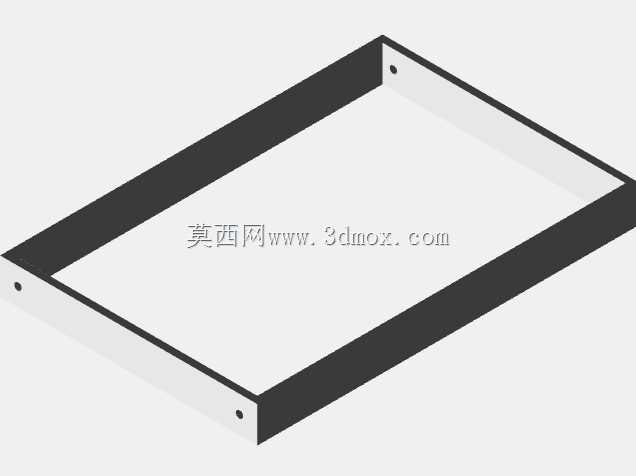

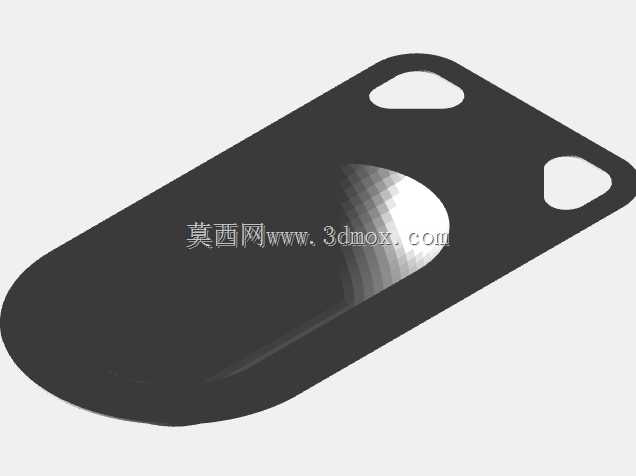

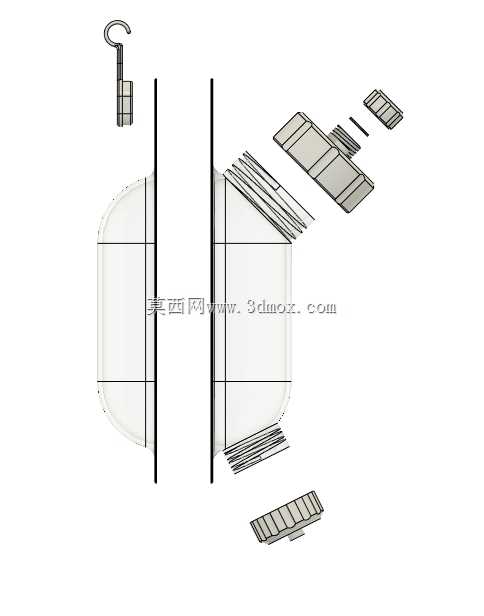

安装适配性方面，瓶体背部设置与铝制支架匹配的挂装卡位结构，挂装后瓶体保持垂直状态，不会出现倾斜漏液的问题，挂装结构的尺寸公差控制在±0.1mm范围内，可直接卡入标准规格的铝制支架卡槽，安装拆卸仅需沿卡槽方向推拉即可完成，无需额外紧固件固定，方便实验过程中快速更换反应瓶，调整布设位置。整体外形轮廓做了圆角过渡处理，没有尖锐棱角，避免操作人员在拿取、安装过程中被划伤，瓶身壁厚经过受力校核，在满液悬挂状态下不会出现形变、开裂的问题，可耐受常规实验室高温灭菌的温度工况，不会因为高温灭菌出现材质变形、密封失效的问题。

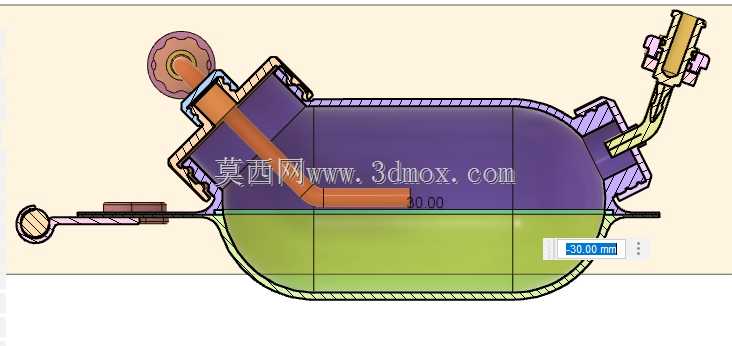

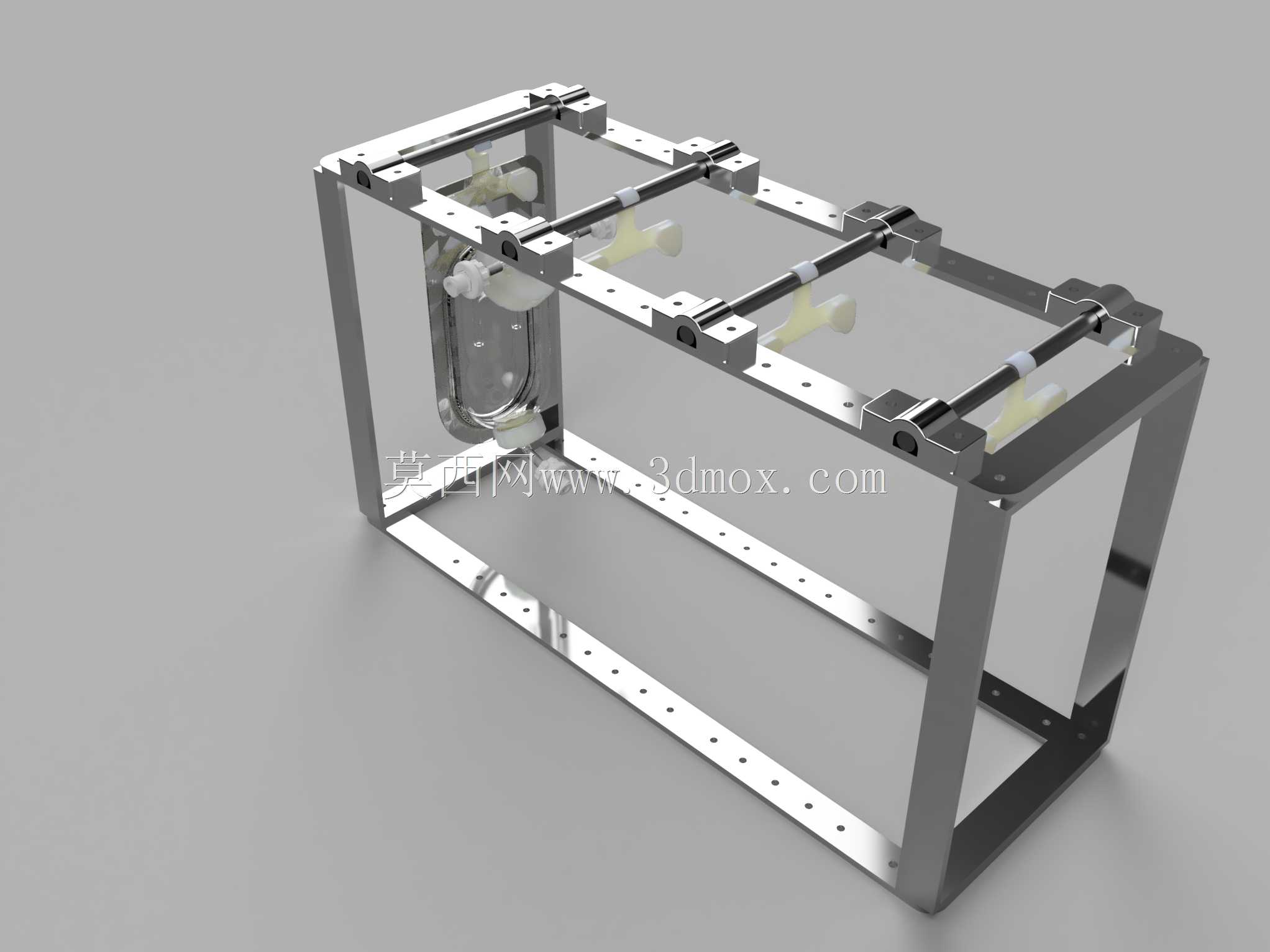

从设计逻辑来看，这款反应瓶没有冗余的结构设计，所有结构特征都围绕实际使用需求设置：侧方双接口的位置高度高于瓶身额定液位线，避免通入气体或注液时出现液体倒灌的问题；底部出口的流道做了倾斜导流设计，保证液体可以依靠重力完全流出，无流道死角；上盖的螺旋牙距经过优化，旋转不到一圈即可完成锁紧或松开，提升操作效率；挂装结构的卡位设置了防脱凸起，即使支架出现小幅晃动，反应瓶也不会从支架上滑落。在实际实验室布设场景中，这类悬挂式反应瓶可以成排安装在铝制支架上，相比传统台式摆放的方式，能够节省60%以上的操作台面积，多组反应瓶平行布设时管路可以沿支架统一排布，避免管线交叉干扰，操作人员可以在支架前方完成所有注液、通气、取样操作，作业动线更加顺畅。针对不同的使用场景，瓶身的接口规格、密封件材质都可以做对应调整，比如用于厌氧反应时可以更换密封性能更强的胶圈，用于腐蚀性试剂反应时可以更换耐腐材质的瓶身与接头，整体结构的模块化程度较高，不需要改动主体结构即可完成适配，降低衍生型号的开发成本。在三维建模过程中，所有配合面的公差、接口的标准尺寸都严格遵循实验室耗材的通用规范，保证模型导出后可直接用于开模生产或是3D打印打样，不需要额外调整尺寸参数，瓶身的壁厚、加强筋位置都经过受力仿真验证，满液悬挂状态下的最大形变值小于0.05mm，完全满足使用强度要求。
