科幻风格手持类发射装置结构设计

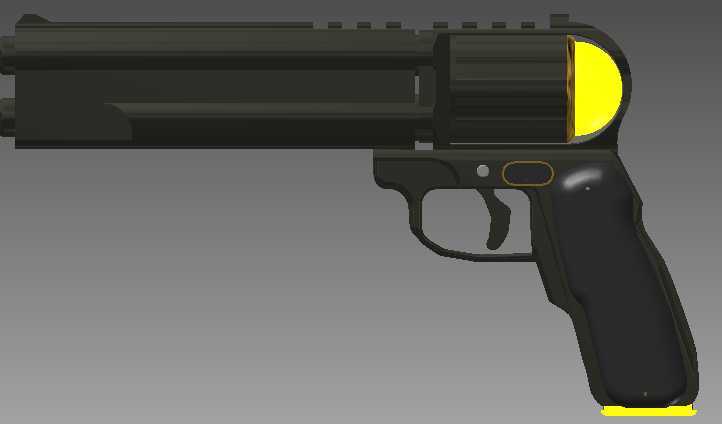

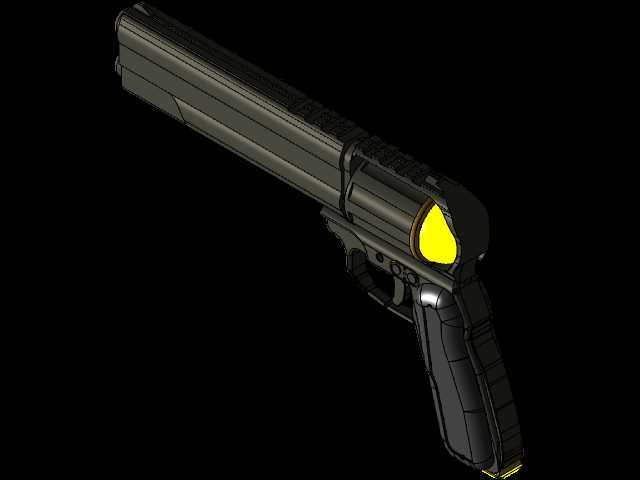

　　本次呈现的手持类发射装置结构，参考科幻影视IP中的道具设定完成三维结构搭建，整体围绕单手握持操作的人机交互逻辑展开设计，可应用于影视道具制作、科幻主题文创产品开发、沉浸式体验场馆道具搭建等场景。从结构布局来看，装置整体采用长筒身加手枪式握把的经典布局，筒身部分预留了多段皮卡汀尼导轨结构的安装位，可根据实际使用需求加装辅助瞄准、照明等拓展配件，筒身尾部的黄色高亮区域为能量指示模块的预留安装位，在实际道具制作中可内置LED发光组件实现能量状态可视化效果。握把部分采用贴合人体手掌弧度的曲面设计，虎口位置做了圆弧过渡处理，避免长时间握持产生硌手感，扳机护圈采用大尺寸开口设计，适配不同手型的操作需求，扳机与击发结构之间预留了足够的传动间隙，

　　保证击发动作的顺畅性，握把内部预留了电池仓或者动力模块的安装空间，可根据实际道具的功能需求放置对应组件。设计过程中优先考虑了手持操作的重心平衡，将较重的功能模块尽量布置在握把上方靠近虎口的位置，使得整枪握持时重心落在手掌支撑区域，减少长时间持握的疲劳感，筒身与握把的连接位置做了加强筋结构设计，保证整体结构的连接强度，避免道具使用过程中出现连接断裂的问题。外形尺寸方面，整枪长度控制在320mm左右，筒身直径为42mm，握把最宽处为38mm，整体尺寸适配成年男性单手握持的尺寸范围，安装边界上，筒身上方的导轨为标准20mm宽度，可兼容市面上常规的拓展配件，握把底部预留了挂绳孔位，可加装安全挂绳防止道具脱落。从功能实现角度来看，

　　该结构可根据不同的应用场景调整功能模块，用于影视拍摄时可加装声光模拟组件实现击发时的音效与枪口焰效果，用于文创周边生产时可简化内部结构仅保留外形特征降低生产成本，用于沉浸式场馆道具时可加装感应模块实现与场馆系统的交互触发。结构设计过程中所有曲面均做了顺滑过渡处理，没有尖锐棱角，避免道具使用过程中造成磕碰损伤，外表面的分模线位置都布置在结构拼接的隐蔽处，保证外观的整体完整性，筒身侧面的防滑纹理做了0.5mm深度的凹陷处理，既提升了握持时的摩擦力，又不会因为纹理过深积灰难以清理。击发结构采用杠杆式传动设计，扳机行程控制在8mm，触发力度设置在15N左右，符合常规手持装置的操作力度习惯，避免力度过大导致操作费力或者力度过小出现误触的问题。

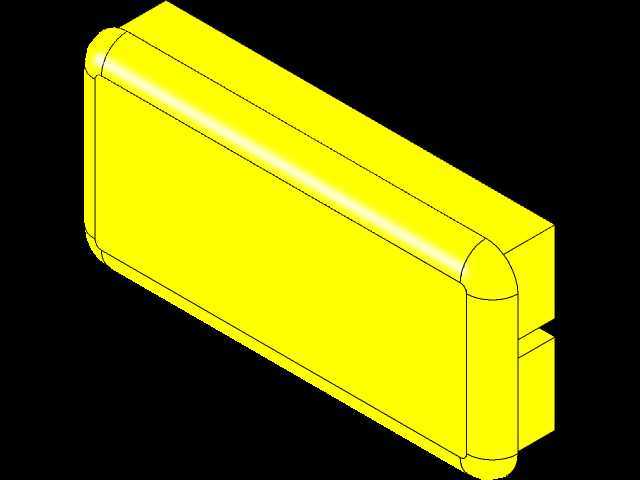

　　能量指示模块的外罩采用半透明黄色材质设计，内置光源点亮时可呈现均匀的发光效果，外罩与筒身采用卡扣式连接，方便后期拆卸更换内部光源组件。整体结构的零件拆分充分考虑了后期加工或者3D打印的工艺可行性，所有零件的壁厚都控制在2mm以上，避免打印或者注塑加工时出现零件变形的问题，连接位置的卡扣都做了0.2mm的装配间隙，保证零件组装时的顺畅性，不需要额外打磨修整即可完成装配。
