马里奥卡丁车主题蓝色带尖刺龟壳造型设计

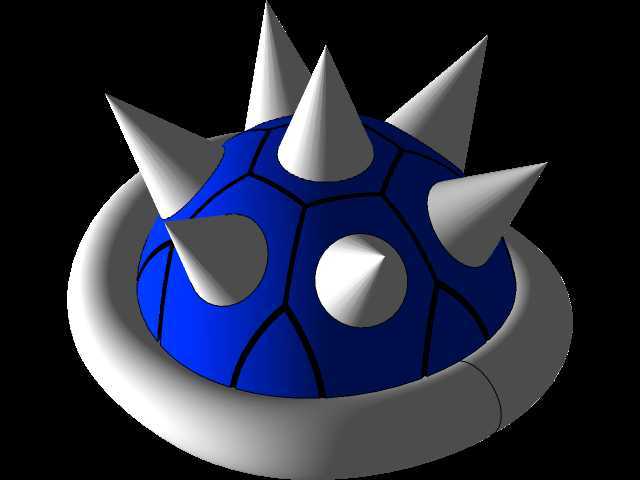

　　这款带尖刺的蓝色龟壳造型构件，最初的设计溯源来自马里奥卡丁车系列中的经典道具元素，在实际工程落地层面，这类造型构件可覆盖多类场景的应用需求，既可以作为主题游乐设备的外观装饰组件，适配卡丁车场馆的赛道障碍标识、碰碰车的防撞外覆件，也能作为文创周边产品的结构原型，经过材质适配调整后用于潮玩手办的结构开发、主题展陈的道具制作，甚至在小型娱乐机器人的外壳设计中，这类带辨识度的曲面造型也能提供成熟的结构参考。从结构设计的逻辑来看，整个构件采用了对称式的曲面布局，主体龟壳部分以类球面的弧面为基础，表面做了六边形的分块筋线设计，这类筋线并非单纯的装饰作用，在采用工程塑料注塑成型时，均匀分布的六边形筋格可以有效提升薄壳结构的整体刚性，

　　减少大曲面注塑过程中产生的翘曲变形，同时分块的结构也能为后续的表面分色处理提供清晰的边界参考，降低喷涂、移印工序的定位难度。外围的环形包边采用了等半径的圆弧过渡设计，包边与主体龟壳的衔接处做了R3的圆角处理，既避免了尖锐衔接处的应力集中问题，也能在作为碰撞类构件使用时，通过环形包边的弧面分散接触冲击力，减少碰撞过程中对安装基体的反震影响。龟壳表面分布的尖刺结构，每一处都采用了圆锥台的几何形态，根部与龟壳表面做了渐变过渡的圆角衔接，避免直角连接带来的应力断裂风险，尖刺的高度控制在主体龟壳直径的六分之一区间，既保证了造型的辨识度，也不会因为尖刺过高导致构件整体重心偏移，在作为移动部件外覆件使用时能维持稳定的动平衡状态。

　　从安装边界的维度考量，整个构件的底部预留了平整的环形安装面，安装面上均匀分布了四个隐藏式的定位柱孔，孔位采用了等圆心角分布的设计，适配常规的M4规格紧固件安装，安装面与主体龟壳的衔接处做了内凹的让位槽，既可以容纳紧固件的头部避免外露影响外观，也能为安装时的密封胶条预留安装空间，在户外场景使用时可以提升内部结构的防水防尘能力。在建模过程中，整个曲面的构建采用了放样与曲面填充结合的方式，先通过基准面绘制不同高度的轮廓线，控制龟壳整体的弧面曲率，确保曲面的G2连续，避免后续数控加工或者3D打印时出现曲面棱线，尖刺部分采用了阵列与局部调整结合的方式，根据龟壳表面六边形分块的节点位置分布尖刺，每一处尖刺的轴线都垂直于对应位置的龟壳切面，

　　保证整体造型的视觉协调性，不会出现尖刺朝向歪斜的违和感。针对不同的应用场景，这个造型的尺寸可以做等比例缩放调整，当作为卡丁车赛道的障碍构件时，可以将整体直径放大至800mm，采用滚塑工艺成型，内部填充缓冲泡沫，碰撞时可以起到缓冲吸能的作用；当作为小型潮玩手办的结构原型时，可以将整体尺寸缩小至80mm，调整尖刺的根部圆角大小，避免小尺寸下的尖刺过于尖锐带来的使用安全问题；如果作为桌面装饰摆件的结构，还可以在底部的让位槽位置增加配重块的安装空间，提升摆件放置的稳定性。从结构强度的仿真验证角度来看，这类薄壳结构在设计时需要重点关注尖刺根部的应力分布，当受到侧向冲击力时，尖刺根部是最容易出现断裂的位置，因此在建模时特意将尖刺根部的壁厚做了20%的加厚处理，同时在龟壳内侧对应尖刺的位置增加了放射状的加强筋，筋条高度控制在壁厚的1.5倍，既不会因为筋条过高导致表面出现缩痕，也能有效提升尖刺的连接强度。外围的环形包边部分，壁厚与主体龟壳保持一致，避免壁厚差异导致的成型缺陷，包边的内侧同样做了环形的加强筋，提升整个构件的抗挤压能力，在受到径向的挤压外力时，环形加强筋可以维持包边的圆度，避免出现不可逆的变形。
