立式活塞式压缩空气驱动动力装置结构设计

　　在工业气动系统的实际应用场景中，这类活塞式空气动力装置常被部署在有防爆要求的化工生产工位、高湿度的食品加工流水线、存在电磁干扰的矿山井下作业面，替代传统电动动力输出部件，规避电火花、电机受潮烧毁、电磁信号干扰等常见工程风险。不同于常规叶片式气动马达的高转速低扭矩输出特性，这款立式结构的活塞式气动装置，通过曲柄连杆机构将压缩空气作用在活塞端面上的直线推力，转化为输出轴的定轴旋转扭矩，适配需要中低转速、大扭矩输出的间歇式传动工位，比如小型工装夹具的旋转驱动、流水线挡停机构的动力输入、小型物料翻转台的动力源。

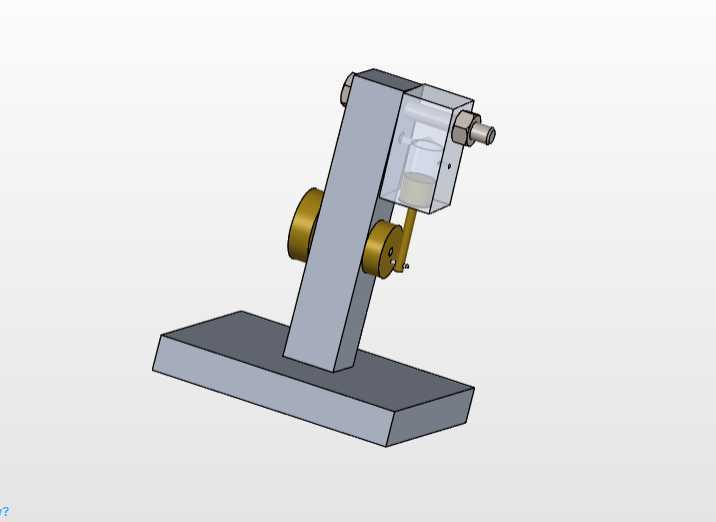

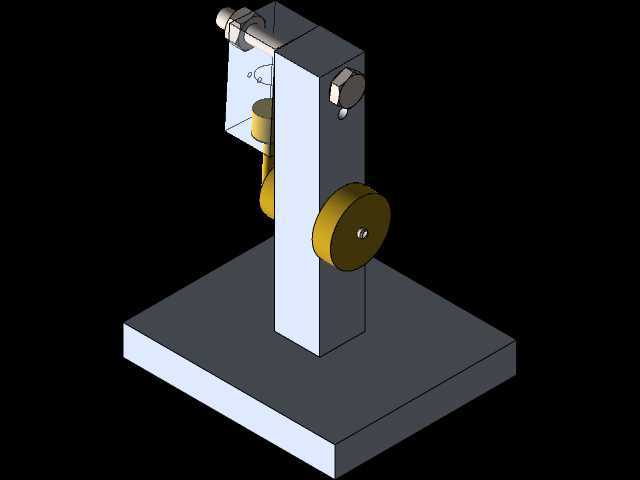

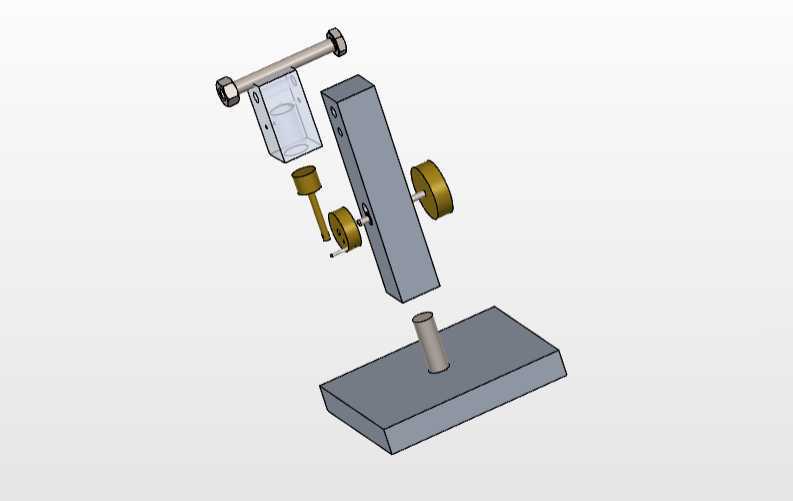

　　从结构设计逻辑来看，整体采用立式L型安装基座，底座为平整矩形安装面，加工有四个沉头安装孔位，可直接通过螺栓固定在设备机架的安装平台上，安装基准面平面度公差控制在0.05mm以内，避免安装后出现机架形变导致的曲柄卡滞问题。支撑立板与底座采用一体化铣削加工成型，减少拼接装配带来的累计形位公差，立板内部加工有活塞腔安装位，缸筒与立板的配合采用H7/h6间隙配合，端面加装丁腈橡胶密封圈，保证压缩空气通入后的腔室密封性，减少气压泄漏带来的动力损耗。

　　活塞组件采用铝合金材质加工，表面做硬质阳极氧化处理，降低往复运动过程中的摩擦系数，活塞环采用填充聚四氟乙烯材质，无需额外加注润滑油即可实现长期无故障运行，适配食品、医药等对油污有严格管控的生产场景。曲柄连杆机构的连接销轴采用轴承钢淬火处理，表面硬度达到HRC58-62，配合镶嵌式铜套减少转动副的磨损，延长设备整体使用寿命。输出轴端采用标准轴径设计，可直接配套联轴器、同步带轮等常规传动部件，无需额外加工转接结构，降低现场安装的改造成本。

　　设计过程中重点考量了压缩空气的利用效率，通过配气机构的相位匹配，让压缩空气在活塞做功行程充分膨胀做功，排气行程快速将腔室内的余压排出，减少无效空气消耗，在0.5MPa的常规工厂供气压力下，即可实现稳定的扭矩输出，空载启动气压不高于0.1MPa，可适配供气压力存在波动的现场工况。整体结构的外形尺寸控制紧凑，底座长度不超过200mm，宽度不超过80mm，立板顶端距离安装基准面的高度不超过180mm，输出轴中心距离安装面的高度为120mm，可直接嵌入小型自动化设备的内部安装空间，不会占用过多的设备布局空间。

　　在实际选型适配过程中，可根据工位需要的输出转速、扭矩参数，调整活塞直径、曲柄偏心距的尺寸参数，匹配不同的供气压力区间，比如需要更大输出扭矩的场景，可加大活塞直径提升活塞端面的受压面积，在相同供气压力下获得更大的直线推力；需要更高输出转速的场景，可适当调整配气口的通径大小，缩短进排气的切换时间，提升活塞的往复运动频率。所有转动副位置均设计有防尘密封结构，避免车间内的粉尘、切削液等杂质进入运动配合面，造成部件的异常磨损，适配多粉尘、多切削液的机加工车间现场使用环境。
