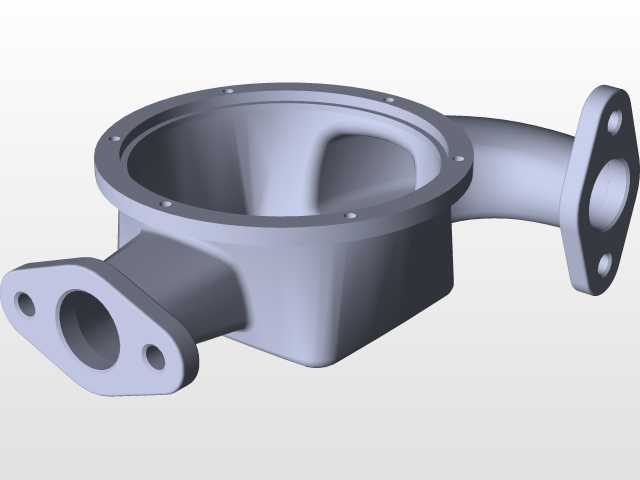

带侧置接口的弯管法兰连接泵壳结构

　　这类带侧置接口的弯管法兰泵壳，多配套在小型流体输送设备中，常见于民用供水、小型液压回路、冷却循环系统的动力端，作为叶轮与流道的承载壳体，既要容纳叶轮旋转做功的腔体空间，也要对接进出管路完成流体的导向输送，同时承担整个泵体的安装固定、承压密封的核心作用。从实际应用场景来看，这类壳体多适配小流量高扬程的离心式泵组，在小型机床冷却系统、家用增压供水、小型设备液压供油回路中十分常见，安装时需要同时对接三个方向的管路：顶部大直径法兰端通常对接泵盖与驱动端的密封结构，侧置的两个带安装孔的法兰接口分别作为进出液口，其中弯管延伸出去的法兰接口多为出液端，顺着叶轮旋转的切向方向布置，能最大程度降低流体流出时的紊流损失，另一侧垂直于腔体轴线的小法兰接口为进液端，正对叶轮中心的吸入口，保证流体可以顺畅进入叶轮中心区域。

　　设计这类壳体时，首先要确定腔体的容积边界，腔体的内径需要匹配对应规格叶轮的最大旋转外径，预留0.8-1.5mm的安全间隙，既避免叶轮旋转时刮蹭壳体内壁，也不会因为间隙过大造成回流损失降低泵效。壳体内壁的流道过渡区域全部做圆弧顺滑处理，尤其是进液口到腔体、腔体到出液弯管的衔接位置，不能出现直角台阶，否则会在高速流体冲刷下形成涡流，不仅会提升运行噪音，长期使用还会在台阶位置出现气蚀损伤，缩短壳体的使用寿命。顶部法兰的螺栓孔采用均布设计，孔位的分度圆直径要匹配标准泵盖的安装尺寸，螺栓孔的孔径比对应安装螺栓大0.5mm，方便装配时调整公差，法兰端面加工有密封槽，安装时嵌入密封圈就能实现端面静密封，避免腔体带压运行时出现渗漏。

　　两个侧置的法兰接口都采用菱形法兰结构，相比圆形法兰能在保证连接强度的前提下减少材料占用，降低整体重量，每个法兰上设置两个安装通孔，孔位中心距严格匹配对应管径的标准管路法兰尺寸，法兰的密封面做平面精加工，粗糙度控制在Ra1.6以内，保证和管路对接时的密封性能。出液端的弯管段曲率半径经过流道仿真优化，既不会因为曲率过小造成流体阻力陡增，也不会因为曲率过大导致整体安装尺寸超出边界，弯管和主腔体的衔接位置做加厚处理，因为这个位置是流体压力变化最剧烈的区域，同时也是安装时受力较大的位置，加厚处理可以避免长期运行出现应力开裂。

　　从安装边界来看，这类壳体的主腔体轴线和进液口轴线垂直，出液口弯管的轴线和主腔体轴线平行但存在偏心距，安装时需要预留出三个法兰方向的管路操作空间，顶部法兰端需要预留至少50mm的装配空间用来安装泵盖和密封件，两个侧法兰端需要预留扳手操作空间来拧紧管路连接螺栓。壳体的壁厚根据额定工作压力设计，常规1.6MPa工作压力下，主腔体壁厚取3-4mm，法兰位置厚度增加到6-8mm，既满足承压强度要求，也不会因为壁厚过大造成材料浪费。壳体的外表面没有多余的凸起结构，所有转角位置都做铸造圆角处理，适合采用砂型铸造或者压铸工艺批量生产，铸造完成后只需要对三个法兰的密封面、腔体和叶轮配合的内壁进行精加工即可，加工工序简单，量产成本可控。

　　实际选型使用时，需要注意壳体的材质适配输送介质，普通清水输送可以采用铸铁材质，有弱腐蚀性的介质可以采用不锈钢或者工程塑料材质，不同材质的壳体壁厚会根据材料强度做对应调整，但整体的安装尺寸、接口位置保持一致，具备很好的互换性。这类壳体的流道设计直接影响泵组的整体效率，建模时需要重点关注内壁的顺滑度，不能出现建模残留的折线或者错位面，否则后续仿真或者加工出来的样机会出现效率不达标的问题，同时各个法兰的孔位尺寸需要严格核对标准，避免出现安装时和管路、泵盖无法对接的问题。
