马里奥主题卡丁车红龟壳造型结构设计

　　做这个红龟壳结构的初衷，是之前给文旅项目做互动游乐设备卡丁车的外观配套件，当时甲方要求还原经典IP里的红龟壳识别度，同时要满足户外游乐设备的防撞、安装适配要求，不能只做个花架子。最先要敲定的是安装边界，常规商用儿童卡丁车的前端安装位直径普遍在380mm到420mm区间，所以底部的环形安装基座做了400mm的标准适配直径，基座厚度留了25mm，内部预埋3个M6的铜质安装螺母，呈120度均匀分布，不管是卡接还是螺栓固定都能适配，不用额外在现场打孔改位。

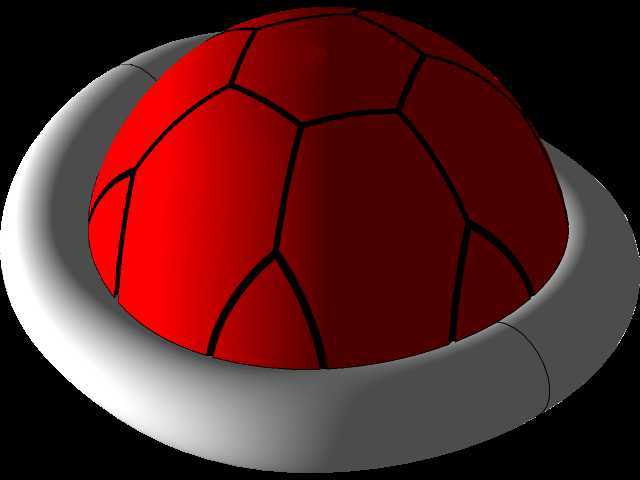

　　曲面部分是整个设计的核心难点，一开始想直接做整球面，打样出来发现和原作的龟壳分块逻辑差太远，识别度极低。后来反复对照原作的视觉比例，把顶部球面拆成17块独立的多边形曲面单元，每块单元之间留了3mm宽的凹槽，后期做分色处理的时候刚好可以填黑色密封胶，既还原了龟壳的缝线视觉效果，又能在壳体受轻微撞击的时候分散应力，避免整块曲面开裂。壳体的整体外凸高度做了180mm，这个尺寸是反复验证过的，既不会因为太高遮挡卡丁车驾驶员的前方视线，也不会因为太扁失去龟壳的圆润饱满感。

　　材质选型上默认适配滚塑工艺，因为户外游乐设备的外壳要耐紫外线、耐低温碰撞，滚塑用的线性低密度聚乙烯刚好能满足壁厚均匀的要求，整个壳体的壁厚统一控制在4mm，边缘和安装位局部加厚到6mm，不用额外做加强筋就能承受日常使用中的磕碰。如果是做桌面级的文创摆件，这个模型也能直接适配光固化3D打印，把壁厚调整到2mm就能直接出件，分块的凹槽深度留了1.2mm，打印完不用额外刻线就能直接做分色喷涂。

　　实际落地的时候，这个结构不光能用在卡丁车上，之前给商圈做互动打卡装置的时候，把底部安装基座改成法兰结构，直接固定在地面的升降机构上，做成可互动的触碰道具，触碰后能触发灯光和音效，壳体的曲面弧度刚好能让碰撞力顺着球面分散，不会因为游客频繁触碰出现连接位断裂的问题。还有客户把这个结构等比例缩小到120mm直径，做成车载香薰的外壳，底部的环形基座刚好卡在空调出风口的夹片上，龟壳顶部留的2mm透气孔不用额外改模就能直接散香。

　　建模的时候特意把所有分块曲面做了G2连续，不管是做铣削加工的手板还是开滚塑模具，曲面之间不会出现棱线断层，后期抛光的时候能省很多工时。底部环形基座和上部球面的连接位置做了R8的圆角过渡，没有直角应力集中点，不管是塑料件还是后期翻模做玻璃钢材质，都不会在连接位置出现开裂问题。之前做蓝龟壳版本的时候，把分块的曲率做了微调，红龟壳的分块棱角更分明一点，视觉上更有冲击力，对应游戏里红龟壳的追踪攻击属性，这个细节很多做IP衍生的设计师容易忽略，直接套同一个曲面改颜色，出来的成品总觉得少了点辨识度。

　　安装位的同轴度公差控制在0.2mm以内，不管是装在卡丁车的前端防撞架上，还是装在摆件的旋转底座上，都不会出现偏心晃动的问题。壳体内部没有做多余的支撑结构，留出来的空腔可以根据不同的使用场景加装电子元件，比如卡丁车版本可以在空腔里装LED灯带，夜间运营的时候能透出红光，提升视觉吸引力；摆件版本可以在空腔里放配重块，提升摆放的稳定性。之前测试过把整个壳体从1.5米的高度自由落体到水泥地面，因为球面的卸力结构和均匀的壁厚，只有边角位置出现轻微的凹痕，不会出现碎裂的情况，完全满足户外游乐设备的安全要求。
