3D打印机上置式灯丝线轴支撑固定架

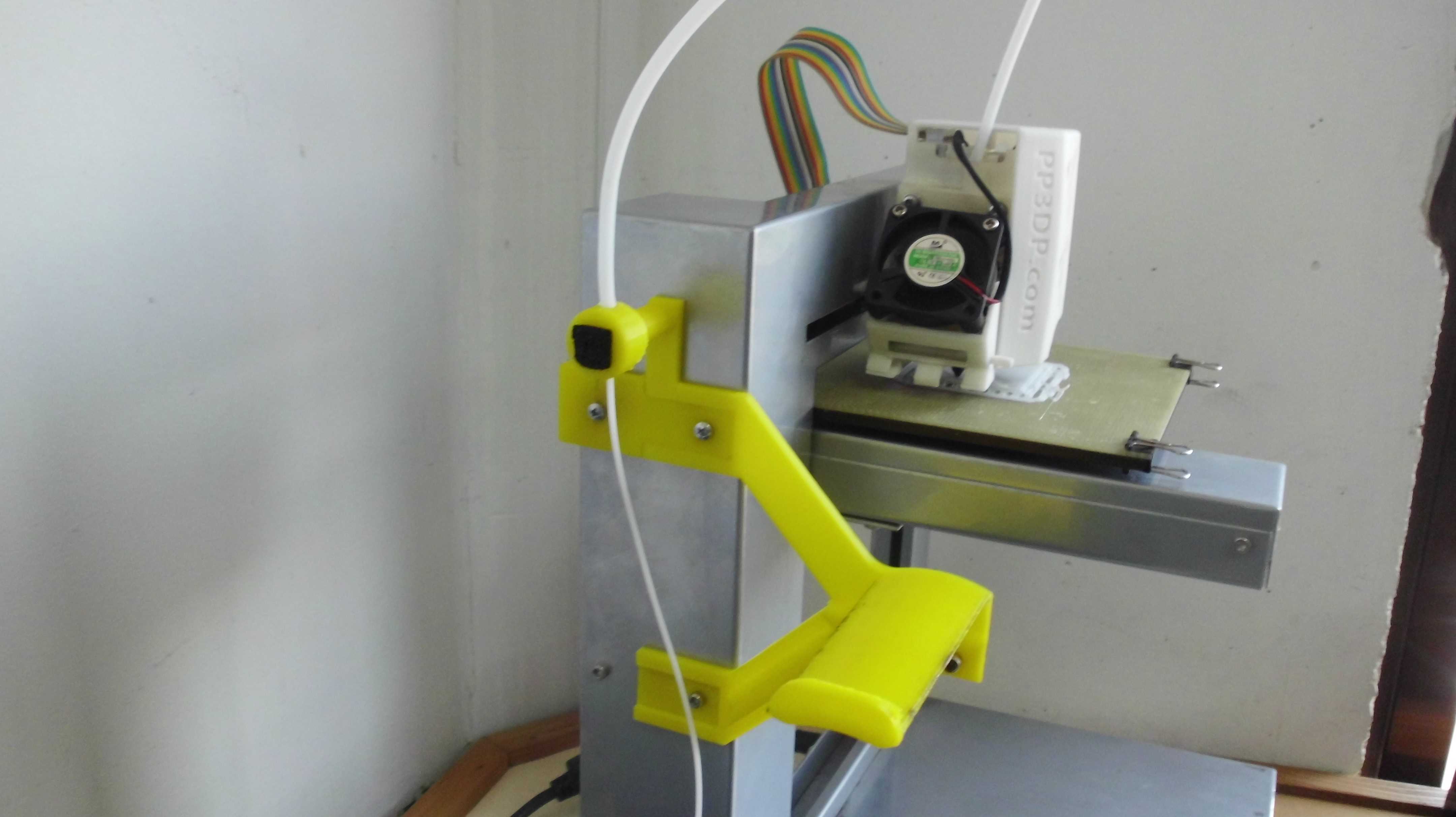

　　桌面级FDM3D打印机在日常使用中，耗材线轴的放置位置一直是影响送丝顺畅度的关键细节，不少入门级机型原厂未配置专用的线轴固定结构，用户往往采用外置落地支架或者侧装简易挂架的方案，这类方案普遍存在送丝路径弯折角度过大、耗材易与设备运动部件产生干涉、外置支架占用桌面操作空间的问题，尤其是在使用窄幅薄线轴或者大卷径宽幅耗材时，普通侧装挂架容易出现线轴晃动、送丝阻力波动的情况，直接影响打印过程中耗材挤出的稳定性，严重时还会出现层纹不均、断丝堵头的故障。这款上置式线轴支架正是针对这类桌面机型的安装痛点设计，整体采用悬臂式安装结构，直接固定在打印机Z轴立柱的铝型材侧面，无需对设备原有框架进行打孔或者改装，利用型材T型槽的标准安装位即可完成固定，

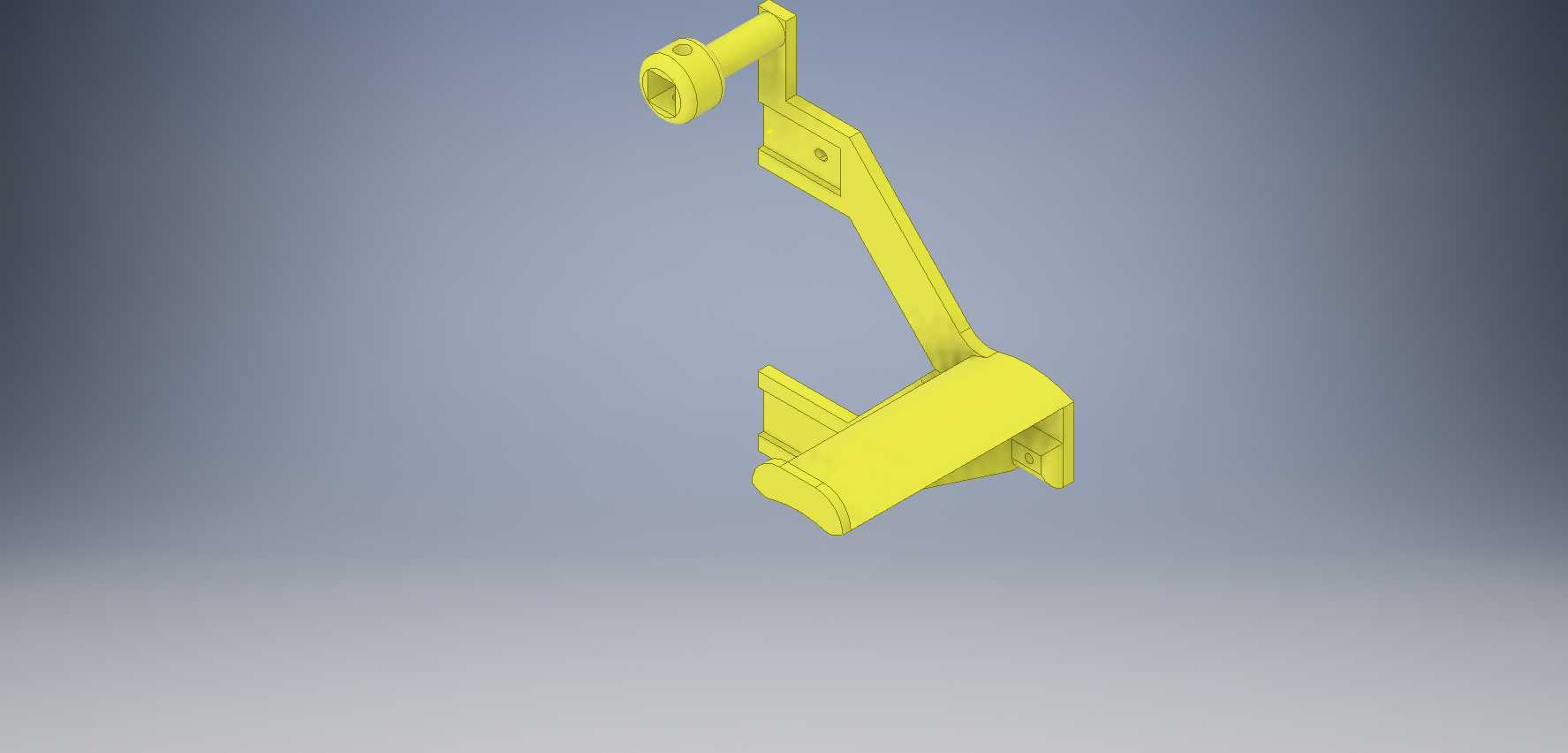

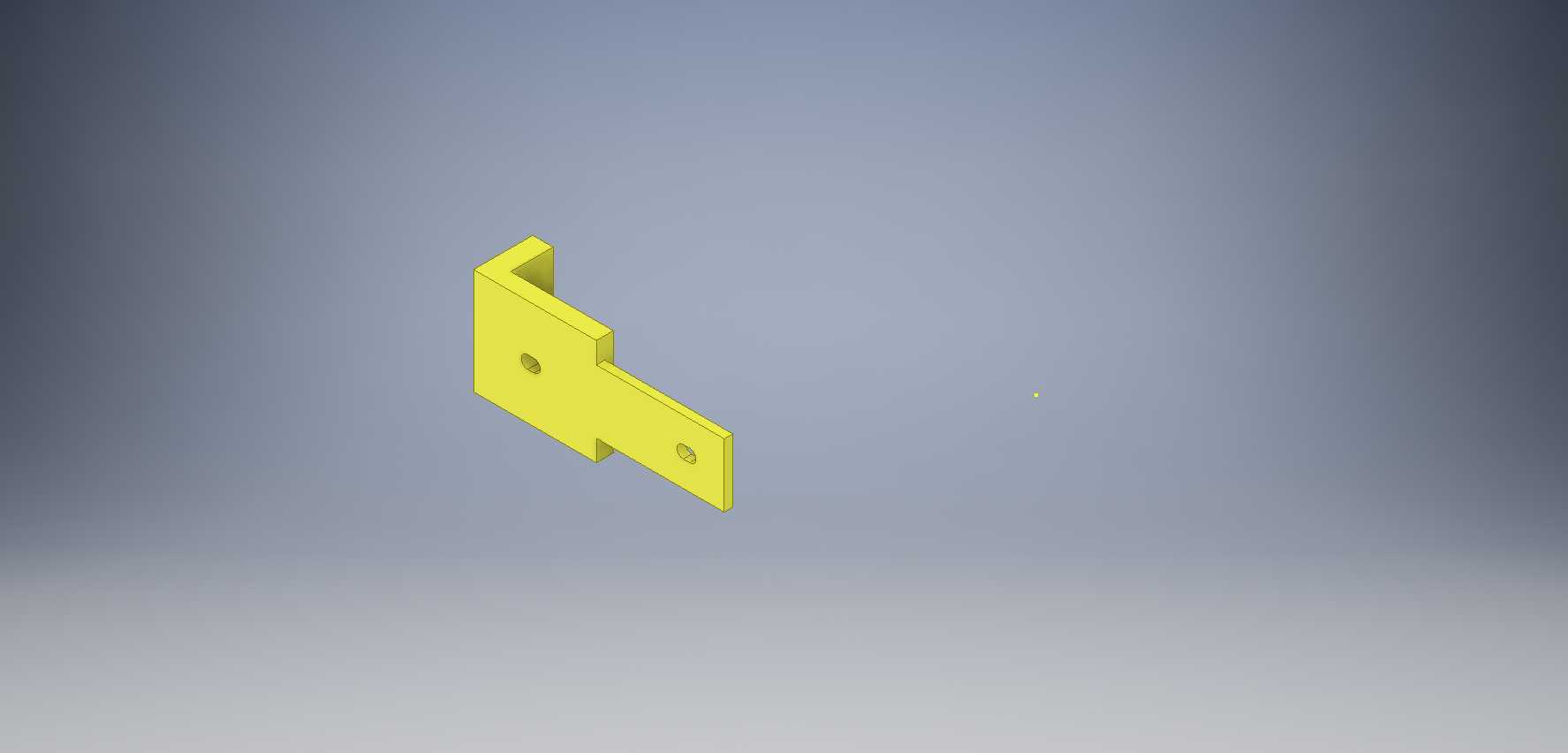

　　安装位置选在挤出机构的斜上方区域，能够让耗材从线轴导出后直接以平缓的弧度接入挤出机的进料口，最大程度减少送丝路径的弯折角度，降低送丝阻力的波动。支架整体分为两个独立的打印装配部件，拆分式的结构设计一方面降低了单件打印的支撑需求，不需要额外添加大量打印支撑即可完成成型，另一方面也能通过两个部件的装配配合，适配不同厚度的线轴安装需求，不管是常规1kg装的宽幅PLA线轴，还是小批量试用装的薄款耗材卷，都能通过调整安装位置实现稳定夹持，避免打印过程中线轴左右窜动。支架靠近立柱的安装座上预留了标准的螺丝过孔，对应铝型材常用的M5/M4 T型螺母安装尺寸，安装时不需要额外加工配件，直接使用设备改装常用的标准紧固件即可完成固定，

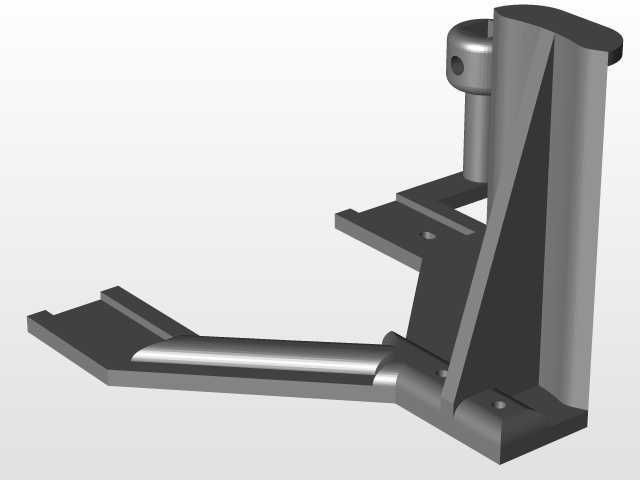

　　安装座与型材贴合的面做了平面度优化，能够保证安装后支架整体的垂直度，避免长期使用后出现悬臂下垂的问题。悬臂延伸段的末端设计了弧形的托举结构，托举面做了圆角过渡处理，不会对线轴的侧边造成磨损，同时托举的高度经过反复校核，保证线轴安装后转动时不会与打印机的X轴横梁、运动拖链产生干涉，即使是X轴运动到最高打印位置，也不会和线轴支架发生碰撞。在支架靠近挤出机的一侧，集成了灯丝导槽结构，导槽的内壁做了光滑圆弧过渡，耗材从线轴拉出后先经过导槽的约束，再接入挤出机的进料口，能够避免耗材在送丝过程中出现跳线、缠绕的问题，尤其是在打印机快速移动、挤出机回抽动作频繁的工况下，导槽能够稳定约束耗材的走向，减少送丝路径的晃动。

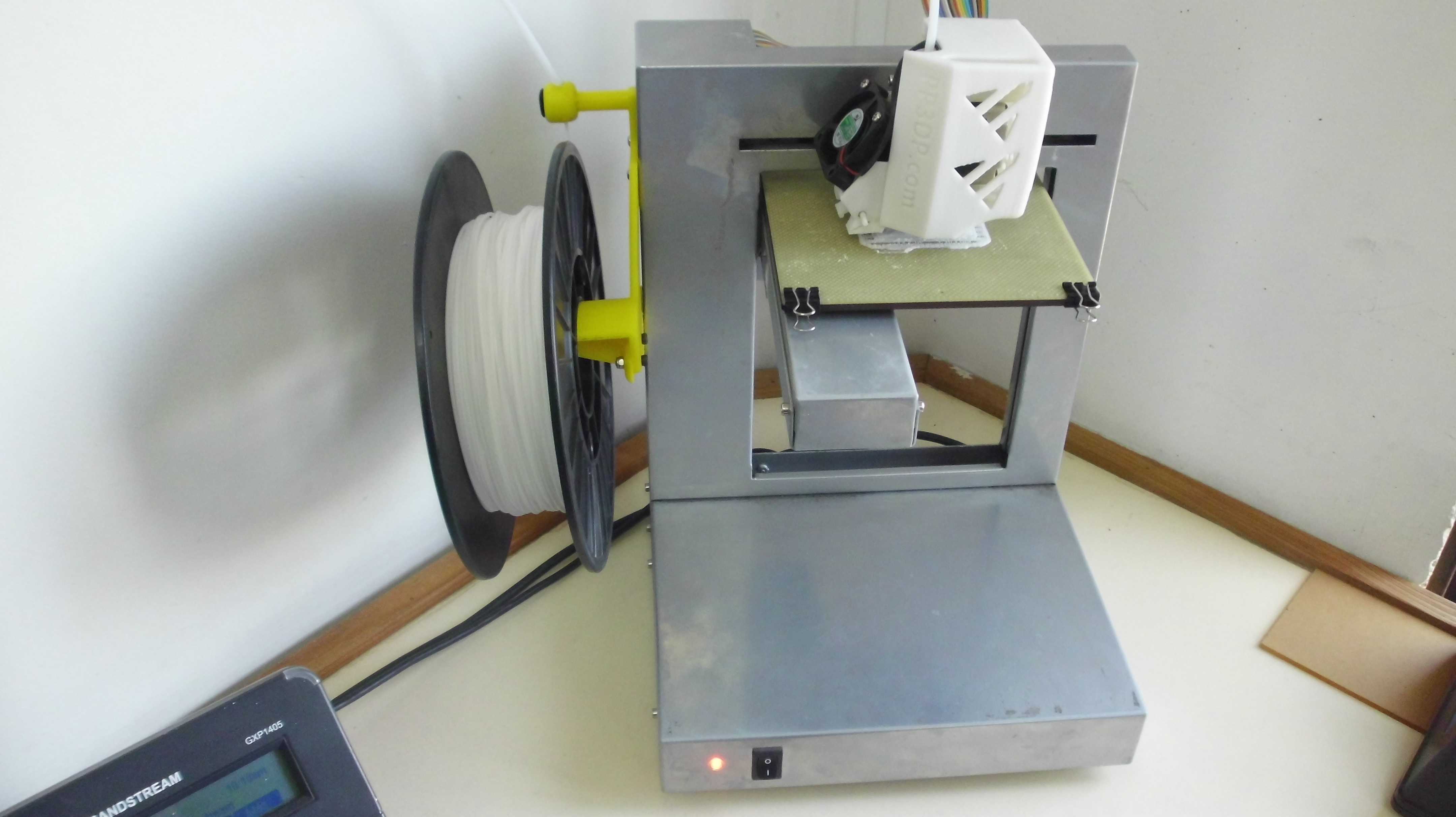

　　同时支架上预留了灯丝过滤器腔的安装位，用户可以根据使用需求在对应位置加装耗材过滤泡棉，对进入挤出机前的耗材进行表面清洁，去除耗材表面附着的灰尘碎屑，减少灰尘进入喷嘴造成堵头的概率，延长喷嘴的维护周期。从安装边界来看，支架整体向外延伸的长度控制在合理范围内，不会超出设备原有底座的占地面积，安装后不会额外占用桌面的操作空间，相比落地式外置线轴架，能够让设备整体的布局更加紧凑，也避免了外置支架被意外碰倒导致的送丝中断问题。支架的受力结构经过优化，悬臂部分采用了斜向加强筋的设计，在保证整体重量轻便的前提下，能够承载1kg以上的常规耗材卷重量，长期使用不会出现结构变形，安装座的固定点采用上下双点位固定，能够分散悬臂带来的弯矩，避免长期受力后固定点出现松动。针对不同机型的立柱宽度差异，支架的安装座预留了一定的调节余量，只要是采用标准20/30系列铝型材立柱的桌面级FDM打印机，都可以适配安装，不需要针对特定机型做额外的结构修改。在实际打印测试中，这款支架安装后，送丝阻力相比侧装挂架降低约30%，尤其是在打印柔性耗材时，平缓的送丝路径能够大幅减少耗材弯折导致的送料打滑问题，提升柔性耗材的打印成功率；使用宽幅线轴时，线轴转动顺畅无卡顿，不会出现薄线轴容易脱落的问题，导槽结构也有效解决了高速打印时耗材晃动产生的送丝异响问题。
