汽修车间V8发动机吊装作业支架结构

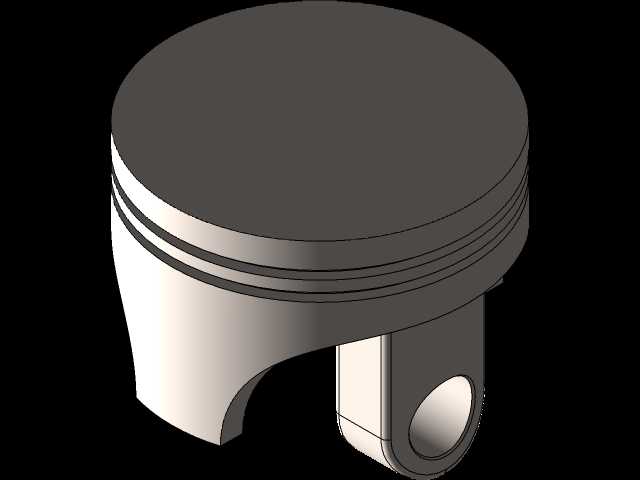

　　在商用车维修、乘用车总成拆解以及发动机再制造车间的工位布局里，这类吊装支架是绕不开的工位辅助装备，区别于厂房内大吨位行吊覆盖范围有限、无法精准贴近拆解台架对位的痛点，这类小型移动式吊具刚好填补了总成转运最后一米的对位需求。日常作业里，当车辆完成前端覆盖件拆卸、发动机机脚螺栓与周边管线全部脱开后，需要将整台V8动力总成从引擎舱内平稳吊出，或是在台架上完成缸盖拆解、活塞连杆组检修后，对缸体、曲轴等重型部件做短距离移位，大吨位行车的吊钩行程过长，微操对位时很容易出现部件磕碰，而这类带剪式支撑结构的小型吊机，刚好能在狭窄的工位区间内完成毫米级的对位调整。

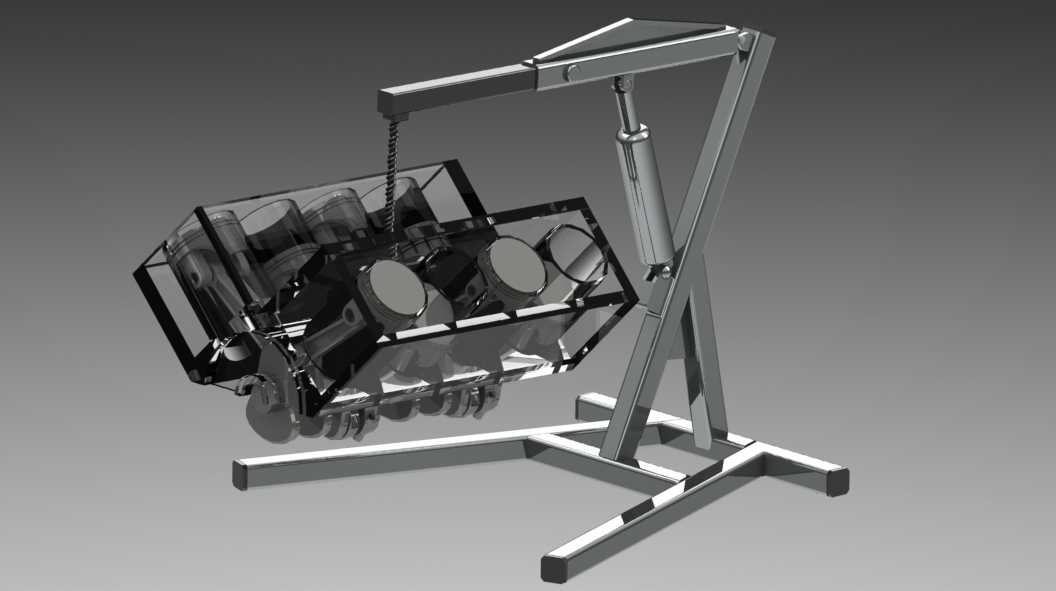

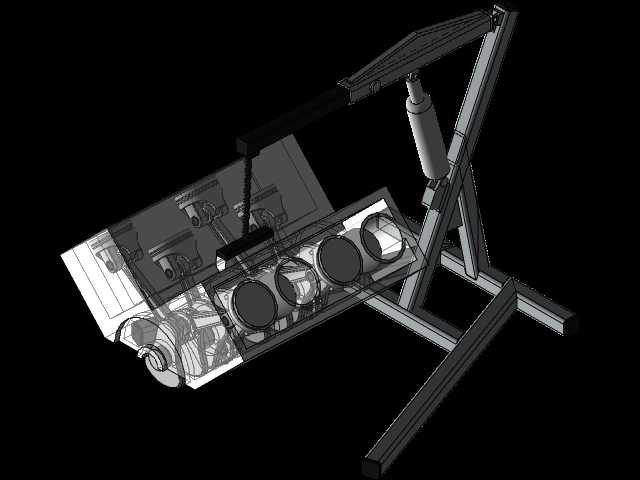

　　从结构设计逻辑来看，整个支架采用H型落地支脚作为承载基础，支脚的横向跨距经过反复校核，当吊臂伸出至最大作业半径、挂载额定载荷时，整机的重心投影始终落在支脚形成的支撑多边形内部，不会出现侧翻风险。支脚底部预留了脚轮安装位，作业时可将脚轮锁止保证整机稳定，转场时解锁即可单人推动设备在车间内移动，不需要额外的转运辅助。支撑主体采用剪式铰接结构搭配液压举升缸，相比传统直臂吊的单油缸支撑，剪式结构的力传导路径更分散，举升过程中吊臂的横向晃动量更小，尤其是在挂载大重量V8缸体这类重心偏移的部件时，剪臂的双侧铰接点能抵消大部分偏载带来的扭转力矩，不会出现吊臂侧摆的问题。

　　吊臂部分采用箱型截面型材焊接而成，臂长设置了多档调节孔位，可根据作业时的引擎舱深度、台架高度调整伸出长度，臂端的吊钩配套了防脱卡扣，挂装发动机吊耳后能自动锁止，避免作业过程中吊索滑脱。液压举升回路设置了节流调速结构，下降过程中可以通过操作手柄的开度控制回落速度，不会出现载荷骤降的冲击，对于发动机这类带精密配合面的总成件来说，平稳的举升回落能避免缸体结合面、曲轴轴端等部位受到碰撞损伤。

　　从安装边界与尺寸适配角度来说，这类吊机的整机收拢状态高度控制在普通车间卷帘门的通行高度以内，支脚的纵向长度可以伸入到常规乘用车举升机的两侧间隙内，不需要额外调整车辆停放位置就能完成吊点对位。吊臂的最低起吊高度适配地面摆放的发动机运输托盘，最大起升高度能满足将总成吊至1.2米高的发动机大修台架安装位上，覆盖了汽修场景下发动机吊装的全行程需求。在结构细节处理上，所有铰接销轴都设置了润滑脂注油嘴，日常维护时可以定期加注润滑脂，减少铰接面的磨损，延长设备使用寿命；所有钢结构焊缝都做了去应力处理，避免长期受载后出现焊接变形导致的卡滞问题。

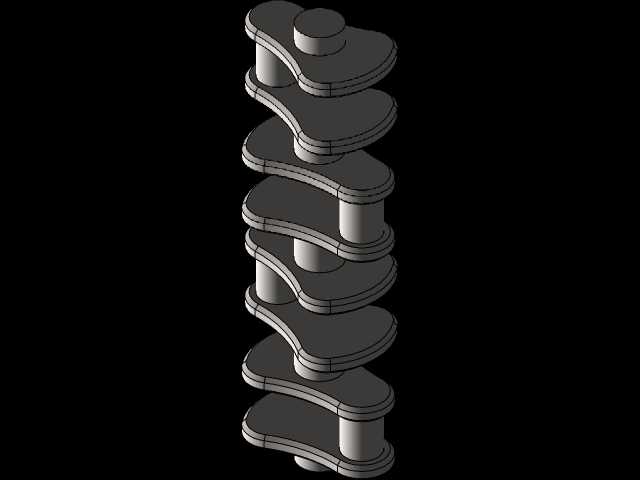

　　实际作业过程中，这类吊具的操作门槛很低，维修人员不需要持有特种作业起重设备操作证就能上手，相比固定式的悬臂吊，它不需要在车间地面做预埋安装，不会破坏车间地坪结构，对于场地经常调整的快修车间、改装作坊来说适配性更强。在吊装V8这类大排量发动机时，由于缸体本身宽度大、重心偏向变速箱连接侧，吊具的吊点位置可以通过臂端的链条调节扣做微调，保证起吊后缸体保持水平状态，对接变速箱输入轴或是台架安装孔位时不需要额外人力撬动对位，能大幅缩减总成拆装的作业时长，减少维修过程中的部件磕碰风险。
