适配3D打印制作的机械式游标卡尺结构

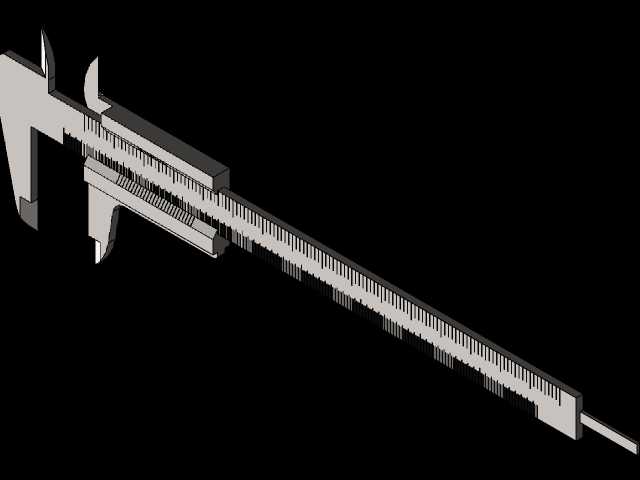

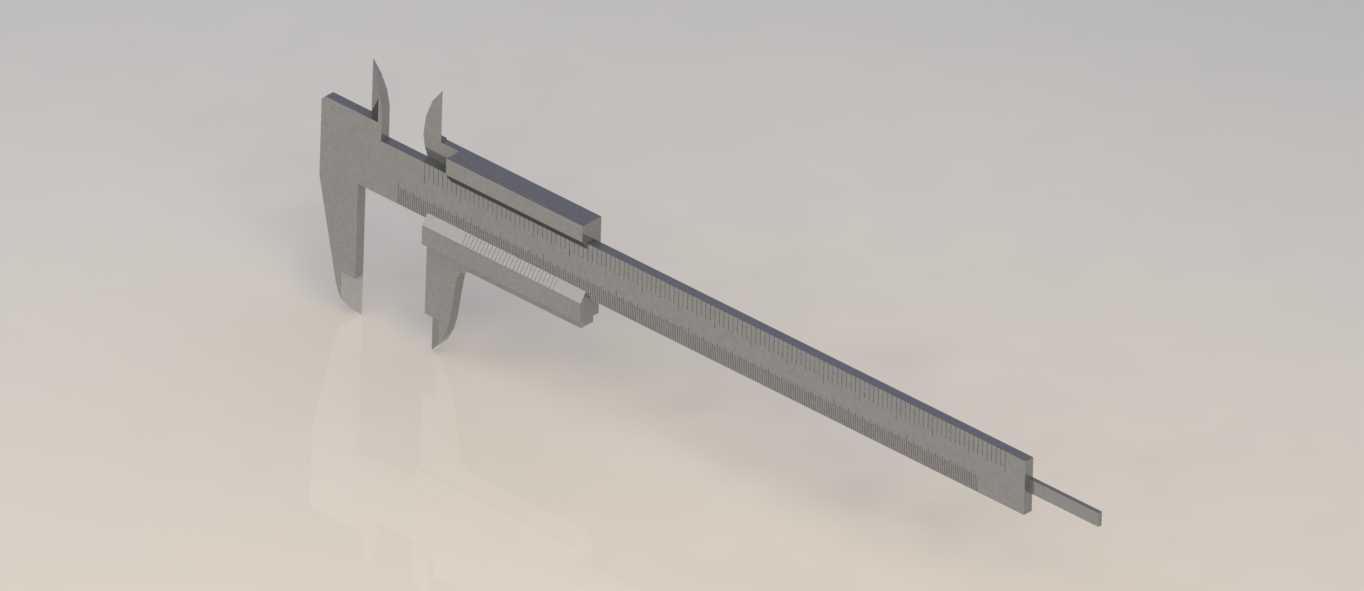

　　这款游标卡尺的结构设计，最初是面向桌面级FDM3D打印的成型特性做的适配调整，区别于量产金属游标卡尺的冲压、磨削加工工艺，整个结构拆分了主尺、滑动游标尺、内外测量爪、深度测杆几个独立打印部件，没有设计需要二次嵌装的金属弹性卡簧或者紧固螺丝结构，所有卡扣配合的公差都预留了0.2mm的打印间隙，避免PLA、PETG等常见打印耗材冷却收缩后出现滑动卡滞或者配合松垮的问题。从实际应用场景来看，这款打印版游标卡尺并不适用于工业级高精度尺寸检测场景，更多是面向创客教育、手工DIY场景下的非精密测量需求，比如3D打印件的毛坯尺寸核验、手工模型制作的长度比对、学生金工实习阶段的量具结构认知教学，

　　都可以通过打印组装这套结构快速理解游标卡尺的读数原理与机械配合逻辑。功能特性上，这套结构完整还原了传统机械式游标卡尺的全部测量功能：内侧两个弧形测量爪可以完成管件内径、槽内宽度的尺寸测量，外侧平直测量爪可以完成工件外径、实体外形尺寸的测量，尾部延伸出的细杆结构可以完成盲孔深度、台阶高度差的测量，滑动尺身的阻尼感完全靠打印件之间的接触面摩擦力实现，不需要额外加装弹片，日常非频繁使用的场景下，阻尼稳定性足够支撑单人操作读数。设计思路上，没有照搬金属游标卡尺的薄壁尺身结构，而是把主尺的截面厚度增加到了4mm，避免打印过程中出现长尺身翘曲变形的问题，主尺表面的刻度标识采用0.5mm深度的凹槽设计，

　　打印完成后可以用马克笔填充凹槽快速获得清晰的刻度线，不需要额外粘贴刻度贴纸；游标尺的滑动接触面做了0.1mm的凸起限位筋，保证滑动过程中尺身不会出现横向偏摆，从根源上避免因为配合间隙过大导致的测量误差。外形尺寸与安装边界方面，整尺收拢状态下的总长度为180mm，最大测量量程为120mm，完全适配常规200mm成型尺寸的桌面级3D打印机打印幅面，不需要拆分尺身做分段拼接；内外测量爪的长度分别设计为15mm和25mm，测量深度不超过20mm的盲孔或者内径小于120mm的管件都可以顺利完成测量，深度测杆的伸出最大长度与主尺量程保持一致，测杆截面做了1.5mm×3mm的矩形加强结构，避免打印完成后细杆出现弯曲变形。实际组装过程中，

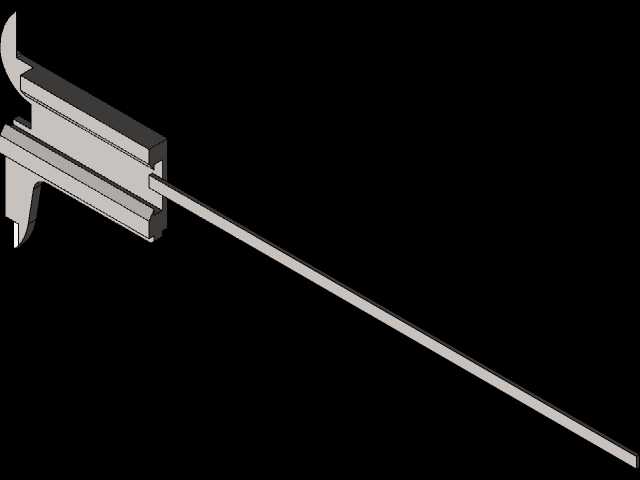

　　只需要把游标尺对准主尺的导轨槽滑入，再把深度测杆卡入游标尺尾部的卡槽即可完成全部装配，不需要额外的粘接或者紧固件固定，组装完成后反复滑动十次左右就可以让配合面的打印层痕磨平，获得顺滑的滑动手感。从结构设计的合理性来看，这套结构特意规避了传统游标卡尺上容易损坏的紧固螺钉结构，避免3D打印的螺纹结构反复松紧后出现滑牙失效的问题，日常使用时靠摩擦力保持游标尺位置，足够满足非精密测量的读数需求；测量爪的尖端做了0.3mm的圆角过渡，避免打印完成后尖端过于尖锐容易折断，同时也不会影响常规尺寸的测量精度。针对3D打印的层纹问题，所有滑动配合面都设计成了沿尺身长度方向的打印取向，打印时可以把尺身平放在打印平台上，让配合面的层纹方向与滑动方向保持一致，大幅降低滑动阻力，不需要额外做打磨处理。对于三维建模从业者来说，这套结构的建模逻辑也有很强的参考价值：整个装配体没有复杂的曲面结构，全部是规则的拉伸、切除特征，配合公差的设置完全贴合3D打印的工艺特性，既可以作为3D打印工艺适配设计的练习案例，也可以作为量具结构教学的演示模型，调整尺寸参数后还可以拓展成不同量程的游标卡尺结构，适配不同的使用场景需求。
