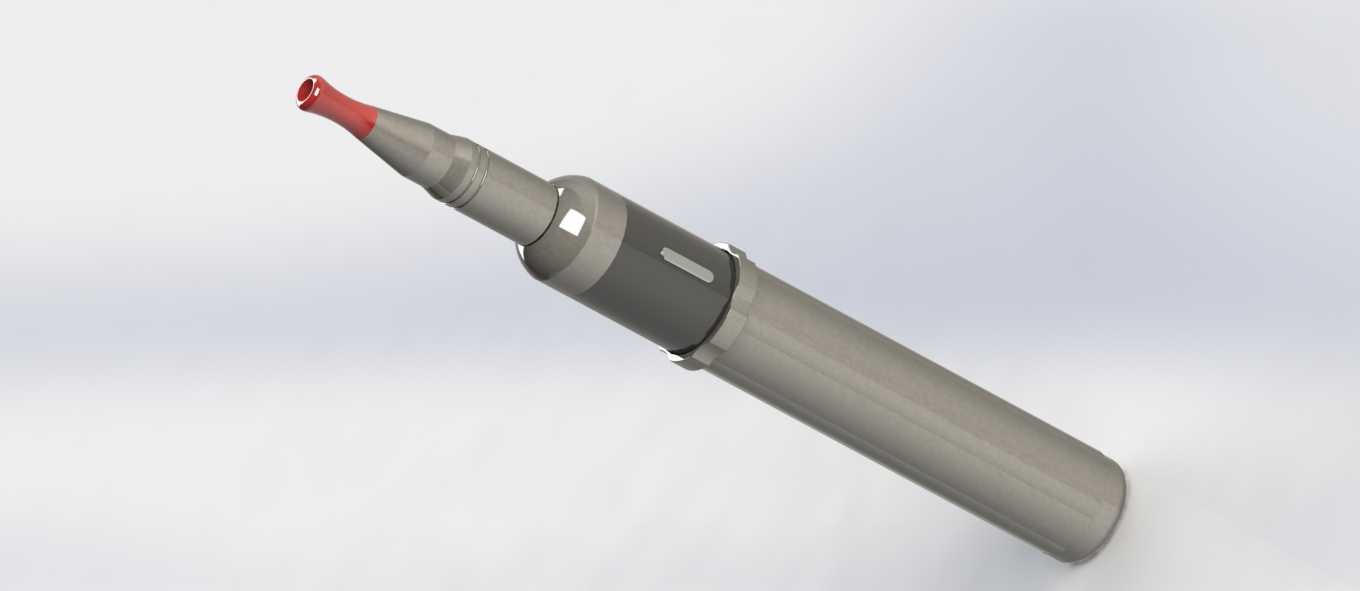

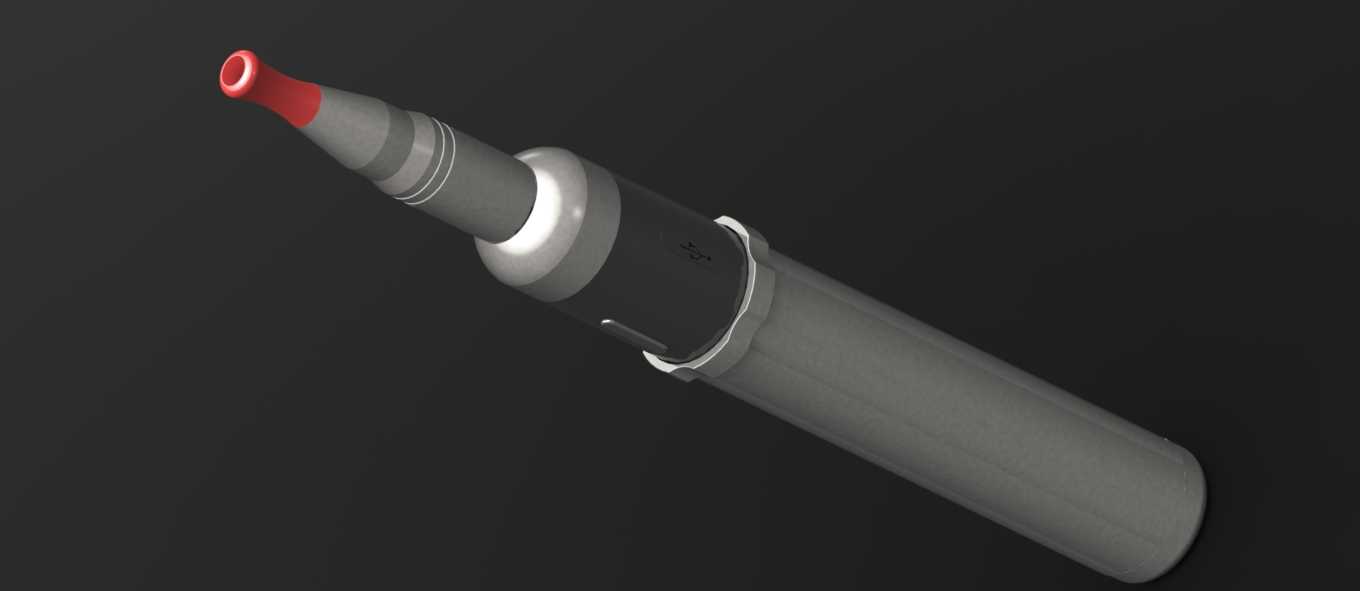

维纳斯款电子烟雾化模块结构设计

　　日常做消费类烟具结构设计时，这类雾化模块的适配性是首先要考虑的核心点，它需要兼容常规主机的供电输出规格，同时要兼顾用户握持使用时的手感，以及日常更换、注油操作的便捷性。从实际使用场景来看，这类雾化模块主要搭配常规调压电子烟主机使用，用户日常使用时会频繁进行吸嘴接触、油仓观察、雾化芯更换等操作，所以结构设计上要充分考虑这些高频操作的人机合理性。

　　从功能特性来看，这款雾化模块集成了吸嘴段、雾化仓、油仓、底座连接段几个核心部分，吸嘴采用收窄的扁形设计，贴合唇部接触形态，长时间含吸不会产生明显的硌压感，材质选用食品接触级的半透明硬质材料，既保证接触安全性，也能通过半透明特性直观观察内部冷凝液的积存情况，方便用户及时清理。雾化仓段做了阶梯式的直径变化，靠近吸嘴的位置做收窄处理，能够聚拢雾化产生的烟气，减少烟气在仓内的乱流散失，提升入口的烟气浓度；靠近油仓的位置做直径放大，预留足够的雾化芯安装空间，同时让烟油能够顺畅导流入雾化芯的导油介质中，避免连续大吸力抽吸时出现导油不及时的干烧问题。

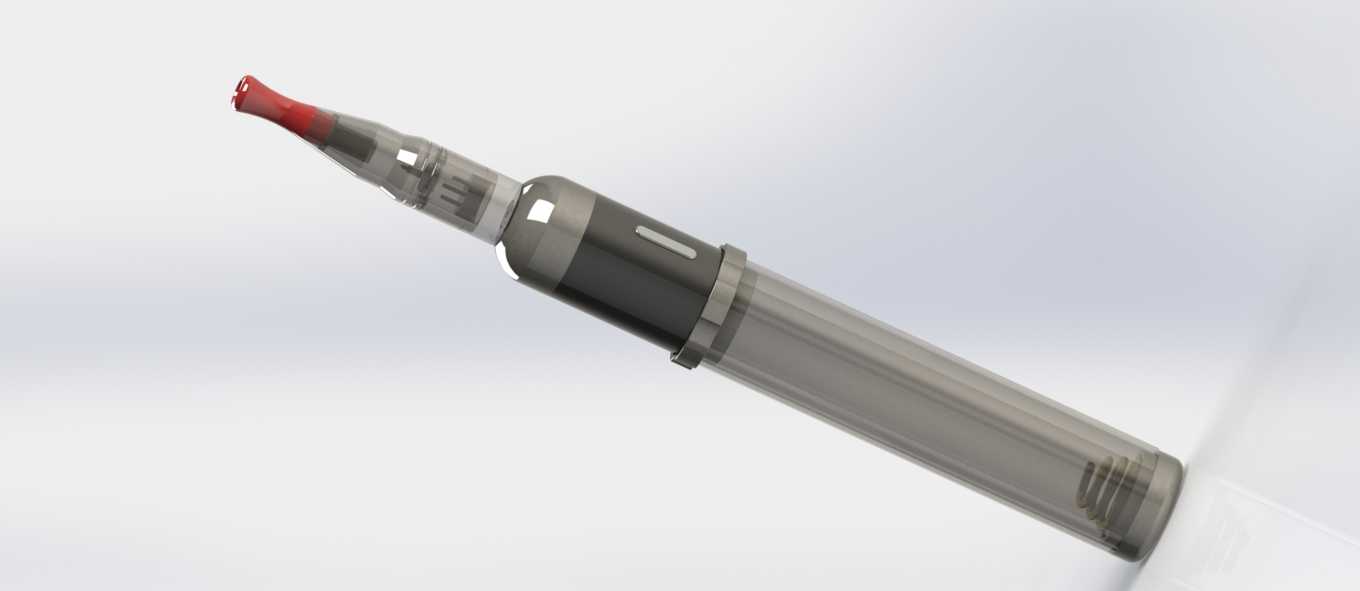

　　油仓部分采用高透明的硬质壳体设计，用户可以直接观察仓内剩余烟油的液位，及时补充烟油，避免烟油耗尽后空烧损坏雾化芯。油仓的壁厚做了均匀化处理，壁厚控制在1.2mm，既保证壳体的结构强度，日常放在口袋、包内受到挤压不会出现开裂漏液的问题，也不会因为壁厚过厚导致整体重量偏大，影响握持的配重平衡。油仓和上下段的连接采用嵌入式硅胶密封结构，密封槽的深度设计为0.8mm，硅胶圈的线径选用1.5mm，装配后硅胶圈的压缩量控制在30%左右，既能够保证足够的密封性能，倒置、晃动时不会出现烟油渗漏，也不会因为装配过紧导致用户拆卸注油、更换雾化芯时操作费力。

　　底座连接段做了标准化的接口设计，能够适配市面上主流的510规格主机接口，接口的电极采用弹性顶针设计，顶针的伸缩行程为0.5mm，能够兼容不同主机电极的突出高度，避免出现接触不良导致的供电中断问题。底座上设计了可调进气的缝隙结构，用户旋转底座外圈就可以调整进气缝隙的大小，改变进气量，适配不同用户的抽吸习惯：喜欢大烟雾量的用户可以开大进气，获得更充足的空气混合比，提升烟雾量；喜欢浓郁口感的用户可以关小进气，减少空气混入，提升烟气的浓郁度。

　　设计过程中，首先要确定整体的安装边界尺寸，整体长度控制在112mm，最大直径控制在14mm，这个尺寸既能够保证内部有足够的油仓容积，储油量可以满足普通用户1-2天的使用需求，不用频繁注油，也不会因为尺寸过大导致和主机搭配后整体比例失调，握持时重心过于靠前，影响手持使用的手感。各段的同轴度公差控制在0.05mm以内，保证装配后整体没有明显的台阶错位，外观流畅顺滑，同时也能保证内部气道的同轴度，避免气道错位导致的抽吸阻力异常。

　　在细节结构处理上，雾化芯的安装位做了导向倒角设计，用户更换雾化芯时不需要刻意对准，顺着倒角就可以顺利将雾化芯插入安装位，降低用户的操作难度。气道内部做了光滑的圆弧过渡，没有直角台阶，减少烟气流动时的阻力，同时也能减少冷凝液在气道内的附着积存，降低抽吸时吸到冷凝液的概率。油仓内部的导油槽做了斜向设计，当烟油液位较低时，烟油可以顺着斜向导油槽流向雾化芯的进油孔，尽可能利用仓内的剩余烟油，减少烟油的残留浪费。

　　从实际装配验证的角度来看，各零部件的装配间隙控制在0.1mm以内，既保证零部件之间可以顺利组装，不会出现过盈量太大导致的装配困难，也不会因为间隙过大导致组装后出现松动、晃动的问题。外壳表面做了细磨砂的纹理处理，握持时不容易打滑，同时也不容易残留指纹和污渍，日常使用后更容易清洁打理。整体结构没有多余的复杂零件，拆解和组装都不需要额外的工具，用户徒手就可以完成注油、更换雾化芯、清理冷凝液等日常维护操作，降低用户的使用门槛。
