手摇式弹珠抬升输送趣味机械结构

　　这套弹珠抬升机构的核心应用场景覆盖创客教育演示、桌面趣味机械展品、3D打印教学实操三个主要方向，在中小学科创课堂上，它可以作为曲柄滑块传动、间歇送料逻辑的具象演示载体，让学生直观理解旋转运动转化为直线抬升动作的完整过程，不需要复杂的电控部件，纯机械结构就能完成完整的物料输送循环，非常适合低龄段机械原理启蒙使用。从实际功能来看，整套机构通过侧方的手摇曲柄输入动力，曲轴转动时带动多组平行布置的拨杆做周期性的上下往复运动，每根拨杆对应倾斜导槽上的一个卡位，弹珠从下部的储料仓进入导槽起始端后，会随着拨杆的逐次抬升沿着倾斜导槽一步步向上移动，最终到达机构顶部后顺着导槽落入右侧的分层储料筒内，完成单次输送循环，

　　整个过程不需要额外的导向或夹持部件，依靠导槽的限位和拨杆的间歇抬升就能实现弹珠的稳定输送，不会出现卡滞或掉珠的情况。设计阶段优先考虑了3D打印的工艺适配性，所有零件的壁厚都控制在1.8mm到3mm之间，没有超过45度的大角度悬垂结构，打印时不需要添加额外支撑，拆分后的单个零件尺寸都控制在普通桌面级FDM打印机的成型幅面范围内，组装时只需要普通的圆轴做铰接，不需要定制紧固件，普通创客爱好者在家就能完成打印和组装。从安装边界来看，整套机构组装完成后的总长度约220mm，宽度约120mm，高度约260mm，底部的支架做了加宽的支撑脚设计，放置在水平桌面上时不会因为手摇的力度出现侧翻，支架和导槽、拨杆组件的连接采用卡槽定位加轴销固定的方式，

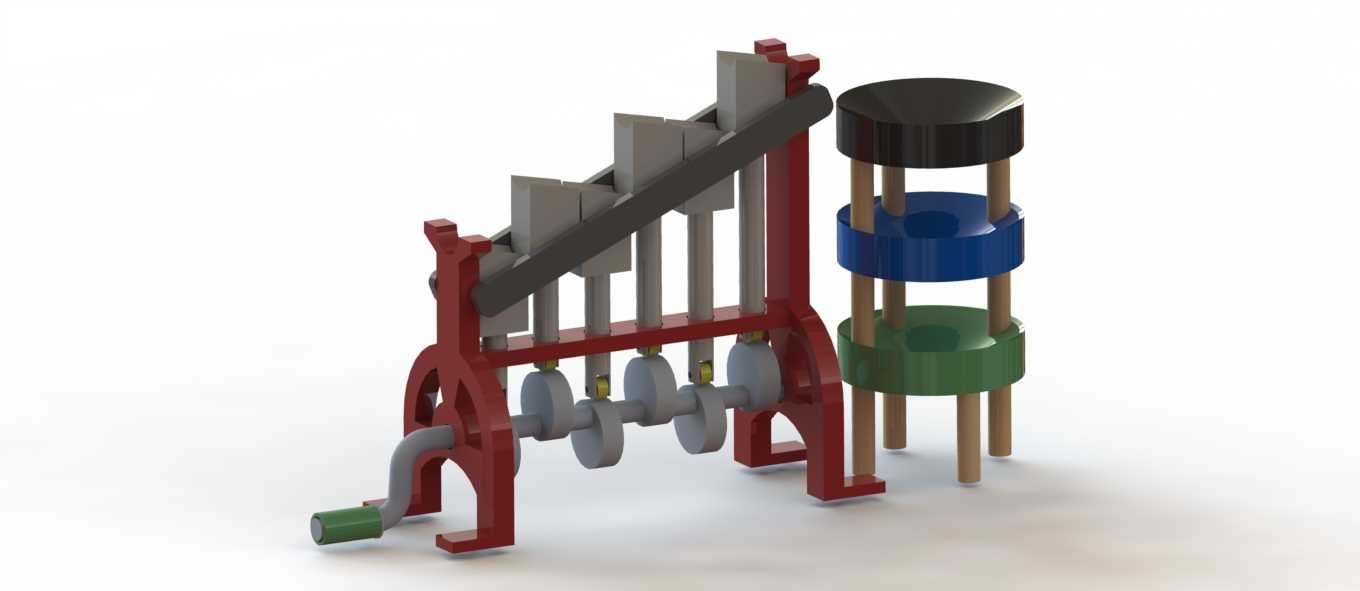

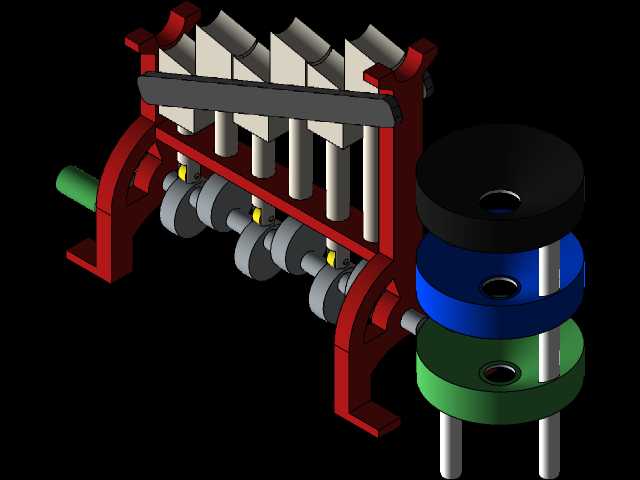

　　不需要粘接，拆装方便，可以反复拆解演示内部的传动逻辑。右侧的分层储料筒采用三根光杆做支撑，分层的托盘做了不同颜色的区分，既可以用来承接抬升上来的弹珠，也可以直观展示弹珠的收集数量，托盘的中心孔和导槽的出口位置做了对位设计，弹珠从导槽末端落下时会准确落入最上层托盘的中心孔，顺着中心孔逐层下落，最终停在对应高度的托盘上，实现弹珠的分层存储。传动部分的曲轴做了等角度的相位差设计，相邻拨杆对应的曲轴拐位相差90度，保证拨杆的抬升动作是逐次递进的，不会出现多根拨杆同时顶起弹珠导致卡滞的问题，拨杆和弹珠接触的端面做了圆弧倒角处理，接触弹珠时不会出现硬碰撞，转动手摇曲柄时的阻力非常均匀，即使是低年级学生也能轻松摇动。

　　倾斜布置的导槽和竖直方向的夹角控制在22度，这个角度既可以保证弹珠在重力作用下始终贴紧导槽的下侧壁，不会因为拨杆抬升出现偏移，也不会因为角度过大导致弹珠自行滑落，导槽的槽宽比弹珠直径大2mm，预留了足够的间隙避免弹珠在槽内卡滞，导槽的侧壁高度是弹珠直径的三分之二，既能起到限位作用，也能直观看到弹珠在槽内的移动过程。在实际使用中，这套机构可以搭配不同直径的标准玻璃弹珠使用，只需要调整导槽的槽宽和拨杆的端面尺寸就能适配，不需要改动核心的曲轴传动结构，拓展性较强，除了作为教学教具和桌面摆件，也可以作为大型弹珠幕墙的基础抬升单元使用，多组机构并排布置就能实现多轨道的弹珠同步抬升，搭建更复杂的弹珠运行轨道。
