汉泰HT307设备配套安装固定案件结构

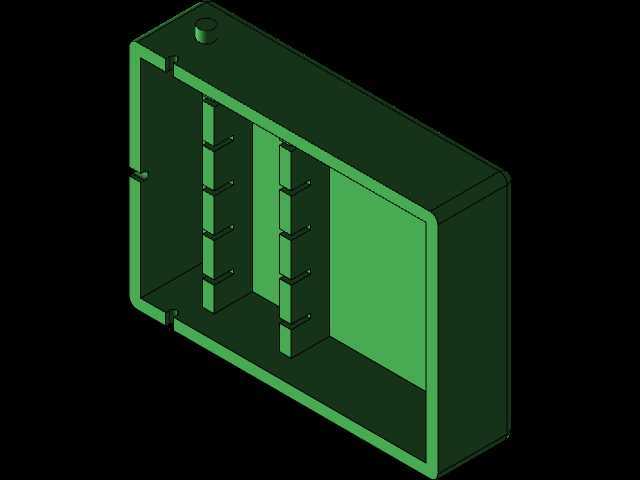

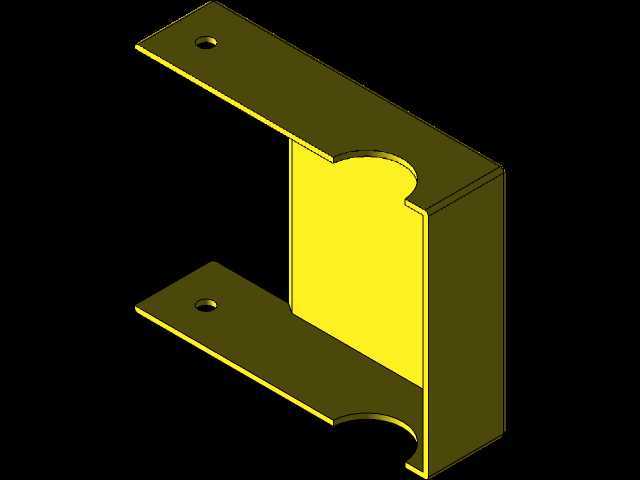

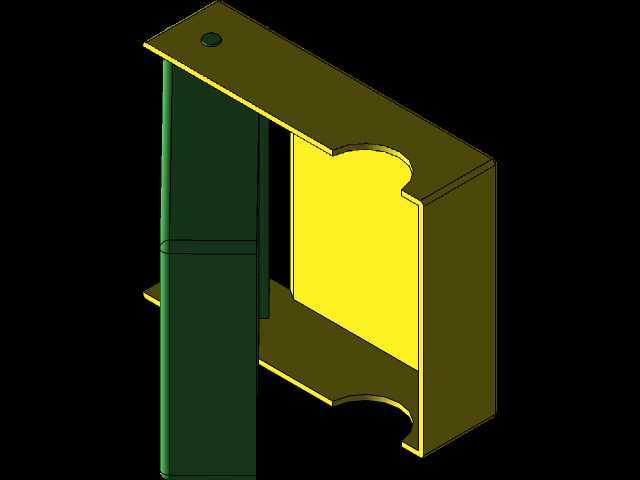

　　这款案件主要应用在工业设备内部的板卡类组件安装场景，常见于检测设备、工控主机的内置功能模块固定工位，承担模块的侧向支撑、位置限定以及防护作用，避免内置功能模块在设备运输、运行振动过程中出现移位、磕碰，保障模块接插部位的连接可靠性，减少因组件松动引发的设备接触故障。从实际使用场景来看，这类案件多安装在设备机箱的内侧壁位置，一侧与机箱立柱贴合固定，另一侧形成半包围的容纳空间，刚好适配对应规格的功能模块外形，模块可顺着案件的导向边滑入安装位，顶部的预留孔位可配合紧固件完成模块的最终锁止，底部的弧形缺口则是为了避让模块底部的接线端子或者凸起结构，避免安装过程中出现结构干涉，同时也给接线操作预留出足够的操作空间，

　　不用额外拆除周边构件就能完成线缆的插拔维护。设计过程中优先考虑了安装的便捷性，整体采用钣金折弯成型的工艺路线，主体支撑边做了加高处理，足够覆盖模块侧边的大部分接触面积，保证支撑受力均匀，不会因为局部压强过大导致模块外壳变形；侧边的折边做了向内的收边处理，既可以提升案件自身的结构强度，减少薄钣金件的受力形变，也能形成顺滑的导向面，模块装入时不会被锐边刮擦外壳涂层。安装边界方面，案件的固定侧预留了对应的安装孔位，孔位间距匹配常用机箱立柱的标准孔距，不需要对现有机箱做二次打孔改造就能直接装配；容纳腔的内部尺寸严格对应适配模块的外形公差，单边预留了合理的装配间隙，既不会因为间隙过大导致模块晃动，也不会因为间隙过小出现模块卡滞无法装入的问题。

　　顶部的固定孔做了沉台处理，紧固件安装后不会突出案件表面，避免和周边其他构件产生干涉；竖直方向的支撑筋做了分段式的结构设计，在保证整体支撑强度的前提下，尽可能减少材料的使用，降低构件自重，同时也给模块侧面的散热缝隙留出了空气流通的通道，避免案件完全贴住模块侧面影响散热效率。实际选型使用时，需要注意核对案件容纳腔的深度、宽度尺寸与待安装模块的对应尺寸是否匹配，同时确认固定侧的孔位与机箱安装面的孔位坐标一致，若用于振动幅度较大的设备场景，可在案件与模块的接触面上粘贴薄型缓冲泡棉，进一步吸收振动能量，提升连接稳定性。这类结构的案件在设计建模时，需要重点关注折弯处的内角半径与板材厚度的匹配关系，避免折弯过程中出现板材开裂或者回弹超差的问题，所有折边的锐边都需要做倒钝处理，防止装配过程中划伤操作人员或者模块的连接线缆。
