TSSOP-20薄型小尺寸贴片封装电子元器件

　　在消费电子、工业控制、车载电子的电路板组装环节，表面贴装类集成电路的封装选型直接决定了PCB布线密度、生产良率与整机长期运行可靠性，TSSOP-20这类薄型缩小小尺寸封装器件，是当下中低引脚数数模混合芯片、接口转换芯片、小型驱动芯片最常用的封装形态之一。从实际产线应用来看，这类封装的器件适配常规回流焊工艺，引脚共面性公差控制在0.1mm以内，可匹配高速贴片机的视觉定位抓取需求，不需要额外定制特殊吸嘴，在批量SMT生产中能有效降低换线调试成本，减少因引脚变形导致的虚焊、桥接不良问题。

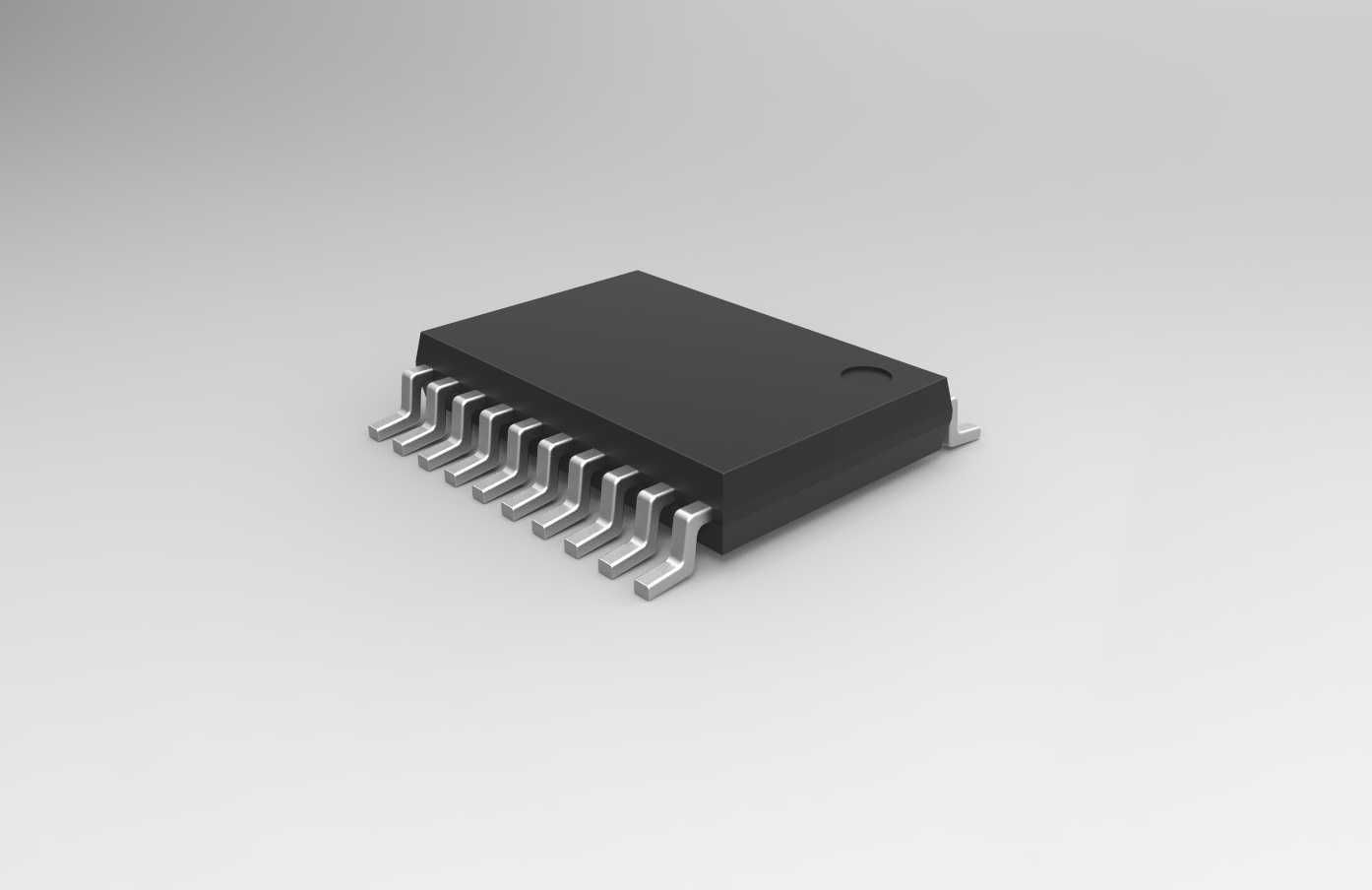

　　设计这类封装的三维模型时，首先要明确安装边界的约束条件：器件本体的长宽尺寸严格遵循JEDEC相关封装标准，引脚间距为0.65mm，单排10个引脚双侧对称分布，引脚成型后的外伸长度、弯折弧度都要和实际量产器件保持一致，不能为了建模简化省略引脚根部的应力释放弯折结构——很多新手建模时容易把引脚做成直片结构，实际做PCB板级干涉检查时，就会忽略引脚焊接后焊锡爬升的空间，导致装配时和周边丝印、过孔、相邻器件产生结构冲突。本体厚度控制在1mm左右，相比传统SOP封装压缩了近40%的垂直空间，这对于便携类电子产品的堆叠设计尤为关键，比如手持检测设备、可穿戴工业终端的内部空间寸土寸金，封装厚度的缩减能给结构件预留更多缓冲防护的余量，也能降低整机整体重量。

　　从功能特性来看，TSSOP-20封装的散热表现优于同引脚数的更薄型封装，本体底部和PCB表面的间隙控制在0.15-0.2mm之间，回流焊时助焊剂挥发气体可以顺利排出，避免器件底部残留空洞影响长期可靠性；双侧引出的引脚走线可以在PCB表层完成扇出，不需要大量过孔转换层，对于两层板的低成本工控板设计来说，能大幅降低布线难度，减少板材成本。建模过程中还要注意本体上的定位标记细节，也就是一端的圆形凹点，这个标记是SMT生产时判断器件极性的关键标识，模型上的位置、尺寸必须和实物一致，否则在做装配仿真、生产工艺校验时，会出现极性识别错误的隐患，直接导致批量生产时器件贴反报废。

　　在实际设备选型应用中，这类封装的器件适配波峰焊、回流焊多种焊接工艺，工作温度范围覆盖工业级-40℃到85℃的常规要求，引脚镀层采用哑光锡材质，耐氧化性能好，存储周期符合电子制造业常规来料管控标准。做结构干涉检查时，不仅要考虑器件本体和周边结构件的静态间隙，还要预留出贴片机吸嘴取料的操作空间，以及返修时热风枪加热的操作余量，不能把周边器件排布得过于紧贴封装边缘，否则后期维修拆焊时很容易烫坏周边的阻容器件。另外，引脚的成型角度设计也有讲究，弯折处的圆角半径不能过小，否则引脚在受外力冲击、温变循环时容易产生应力断裂，模型中还原这个圆角细节，能帮助结构工程师在做板级振动仿真时，更准确地评估引脚的应力耐受极限，提前预判运输、使用过程中可能出现的引脚脱焊风险。

　　对于三维建模从业者来说，做这类标准封装模型不能只追求外观形似，要深入理解封装尺寸背后的工艺逻辑，每一个尺寸公差、每一处结构细节都对应着实际生产、装配、使用环节的具体需求，比如引脚末端的焊盘接触区域宽度，要和PCB封装焊盘的宽度匹配，保证焊接时的浸润面积足够，形成可靠的焊点；本体边缘的脱模斜度虽然很小，但在做注塑模具仿真时，这个细节会直接影响封装塑封环节的脱模顺畅度，不能随意忽略。很多工程师在做PCB封装库配套的3D模型时，往往会简化掉这些工艺细节，导致后期做整机虚拟装配时出现很多误判，要么是间隙计算不准导致装配干涉，要么是仿真结果和实际生产情况偏差过大，失去了三维模型辅助设计的意义。
