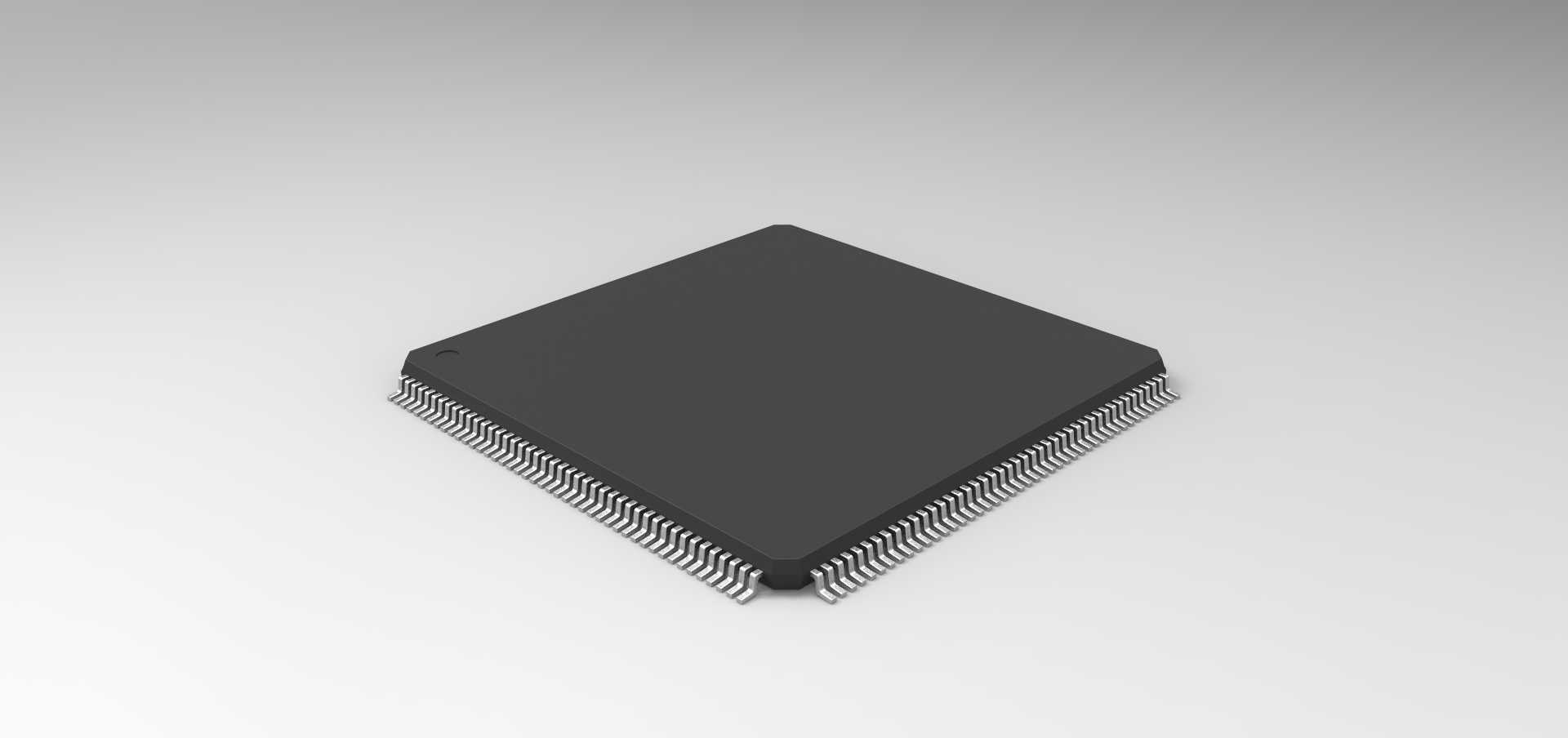

LQFP176封装24x24毫米芯片三维结构

　　在消费电子、工业控制、车载电子的电路板设计环节，LQFP176封装的芯片是高密度引脚集成电路的常用封装选型，这类封装的三维结构建模，直接影响PCB布局阶段的干涉检查、焊盘设计、钢网开孔精度，以及后续SMT贴片工序的良率控制。很多刚接触硬件结构协同设计的工程师，容易忽略封装三维模型的精度问题，只关注引脚数量和焊盘的二维尺寸，等到贴片时才发现引脚共面度模拟偏差、塑封本体与周边电容电阻的安全距离不足，或是散热焊盘的高度差没考虑到，导致批量生产时出现虚焊、元件顶位、散热不良等问题。

　　这款24x24毫米规格的LQFP176封装模型，在设计时优先还原了量产封装的实际外形边界，塑封本体的棱角做了符合真实注塑工艺的微小圆角处理，没有做理想化的直角建模，避免在结构干涉检查时出现误判——实际量产的LQFP封装塑封体边角都会有注塑脱模带来的自然圆角，要是按纯直角建模，会让工程师误以为周边元件距离足够，实际组装时就会出现空间冲突。引脚部分的建模严格遵循薄型四方扁平封装的成型特征，每一侧的44个引脚都还原了鸥翼型的弯折弧度，引脚末端的共面度公差在模型里做了符合行业通用规范的体现，不是所有引脚都处于完全同一平面，这一点对于SMT工序的焊锡爬升模拟、贴片压力设置都有实际参考价值，很多新手建模时把所有引脚做在绝对同一平面，会导致后续工艺仿真时无法预判虚焊风险。

　　从安装边界来看，这款封装的24x24毫米本体尺寸，对应的焊盘外扩尺寸、引脚伸出长度都在模型里做了准确还原，工程师在做PCB布局时，可以直接调用这个模型检查芯片与周边接插件、散热片、结构壳体的距离，尤其是在紧凑型工控板、车载控制器这类空间受限的设计场景里，芯片上方的壳体避让空间、引脚周边的走线安全距离、底部散热焊盘的过孔布局，都可以依托这个三维模型做前置校验。不同于很多简化的封装模型只做一个方块加引脚的示意，这个模型还原了塑封本体顶部的标记点凹槽位置，也就是芯片丝印区域的微小凹陷，这一点在做视觉定位的SMT产线仿真时很关键，产线的视觉相机需要识别这个标记点做元件角度校正，要是模型里缺失这个特征，就无法提前模拟视觉定位的视野是否被周边元件遮挡。

　　在实际应用场景里，这类176引脚的LQFP封装常用来搭载微控制器、FPGA、接口转换芯片等中高密度集成电路，在工业PLC的主控板、伺服驱动器的控制单元、新能源汽车的车身控制模块里都有大量应用。做这类设备的结构设计时，不仅要考虑芯片本身的安装空间，还要考虑芯片工作时的散热路径，这个模型的塑封体厚度、引脚的横截面积都做了写实还原，工程师可以基于这个模型做热仿真的前置建模，计算引脚作为散热路径的导热面积，评估是否需要在芯片上方增加导热垫、散热片，以及散热片的安装空间是否足够。

　　设计这类封装三维模型的时候，需要平衡建模精度和软件运行效率，不能为了追求极致细节把模型面数做的过高，导致整个PCB装配体打开卡顿，也不能过度简化丢失关键的装配特征。这款模型在引脚和塑封体的衔接处做了合理的特征简化，保留了引脚根部与塑封体结合的凸台特征，这个位置是封装引脚受力的关键位置，在做板级振动仿真、跌落仿真时，这个凸台的尺寸直接影响引脚应力计算的准确性，要是忽略这个特征，仿真得到的引脚应力值会比实际值偏小，无法提前预判振动环境下的引脚断裂风险。

　　很多工程师在做板级结构设计时，习惯直接调用EDA软件自带的通用封装模型，但那些通用模型往往没有对应具体的尺寸规格，比如同样是LQFP176封装，不同厂商的产品在塑封体厚度、引脚弯折角度、引脚间距公差上会有细微差异，24x24毫米这个规格是LQFP176的常用尺寸段，覆盖了绝大多数主流厂商的同引脚数封装，这个模型的尺寸边界取了行业通用的公差中值，既可以满足前期方案设计的选型评估，也可以作为详细设计阶段的干涉检查依据，减少后续打样时的封装尺寸不匹配问题。在做整机装配的时候，这个模型还可以用来检查芯片与导热垫的压缩量，塑封体的顶面平面度特征在模型里有体现，工程师可以据此计算导热垫需要的压缩比例，避免压缩量过大导致芯片受力开裂，或是压缩量不足导致散热接触不良。
